4.4 Druckminderer prüfen
Druckminderer 2 (DM2)
Verspannblase
Druckminderer 3 (DM3)
Axialblase
4.4.1 Druckminderer für Hubantrieb prüfen
Der Druck des Hubes wird über das Manometer angezeigt. Hub voll auslenken und Druck am
Manometer ablesen. Der eingestellte Druck muss 6 bar betragen.
Andernfalls Kappe vom Druckminderer 1(DM1) mit Schraubendreher abhebeln und mit
Maulschlüssel NW 6 solange Mutter am Druckminderer drehen bis 6 bar am Manometer
angezeigt werden Das Drehen in Uhrzeigerrichtung erhöht den Druck. Drehen gegen die
Uhrzeigerrichtung verringert den Druck.
Ist der Druck korrekt eingestellt, Einstellung mehrmals kontrollieren. Dazu einige Male
auslenken und ablassen.
Verstellschraube versiegeln und Kappe auf Druckminderer 1 aufsetzen und einrasten.
Wenn kein Einstellen möglich ist, ist die Fräse sofort außer Betrieb zu nehmen und der
Druckminderer zu erneuern. (Hubblase kann bei Überdruck platzen).
Ein defekter Druckminderer kann selbstständig gewechselt werden. Siehe 5.3.2.1
Druckminderer DM 1 (Hubantrieb) wechseln
.

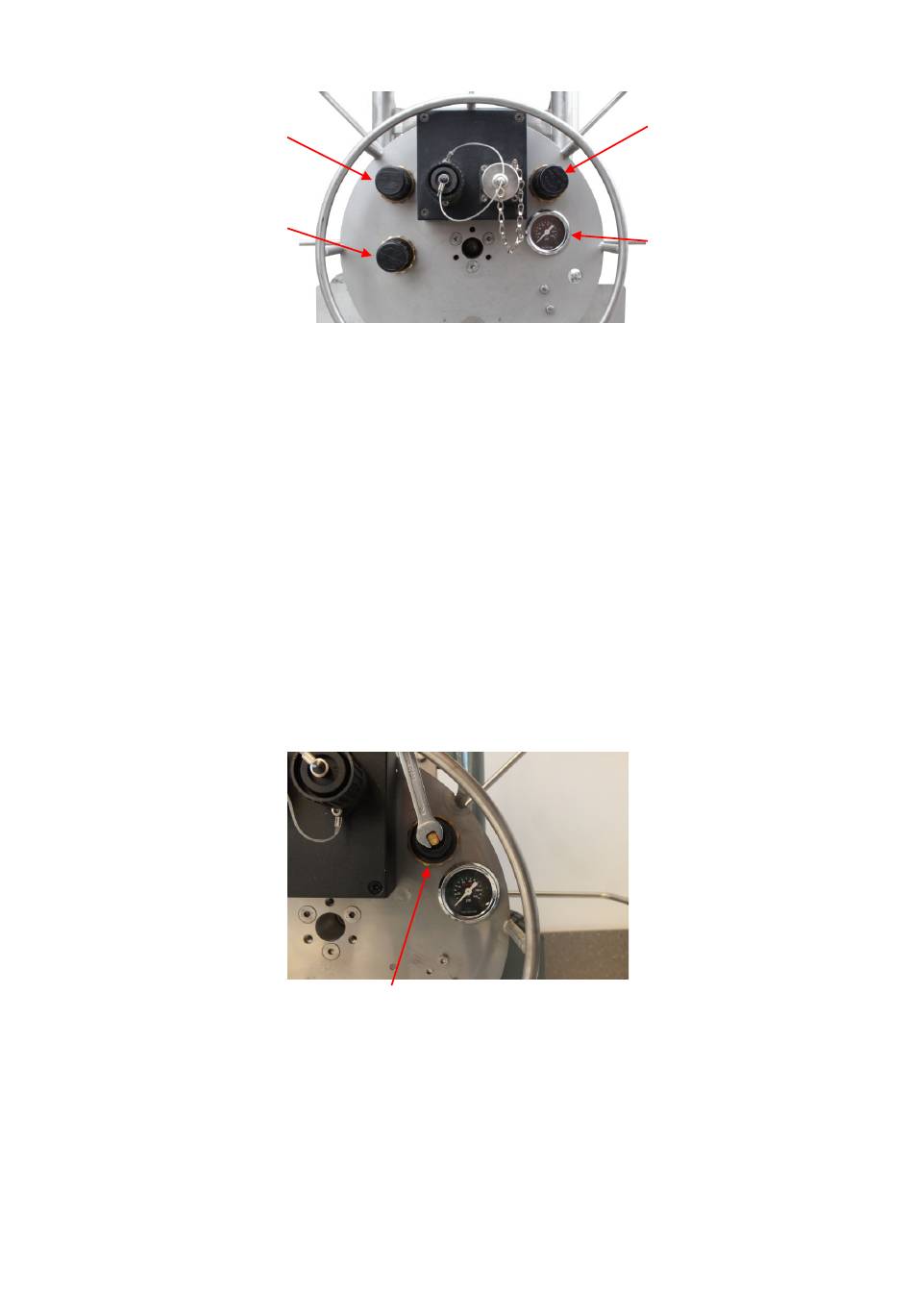

Druck für Hubantrieb einstellen
30
Druckminderer 1
(DM1) Hubblase
Manometer
