4.2 Reparatur Luftmotor

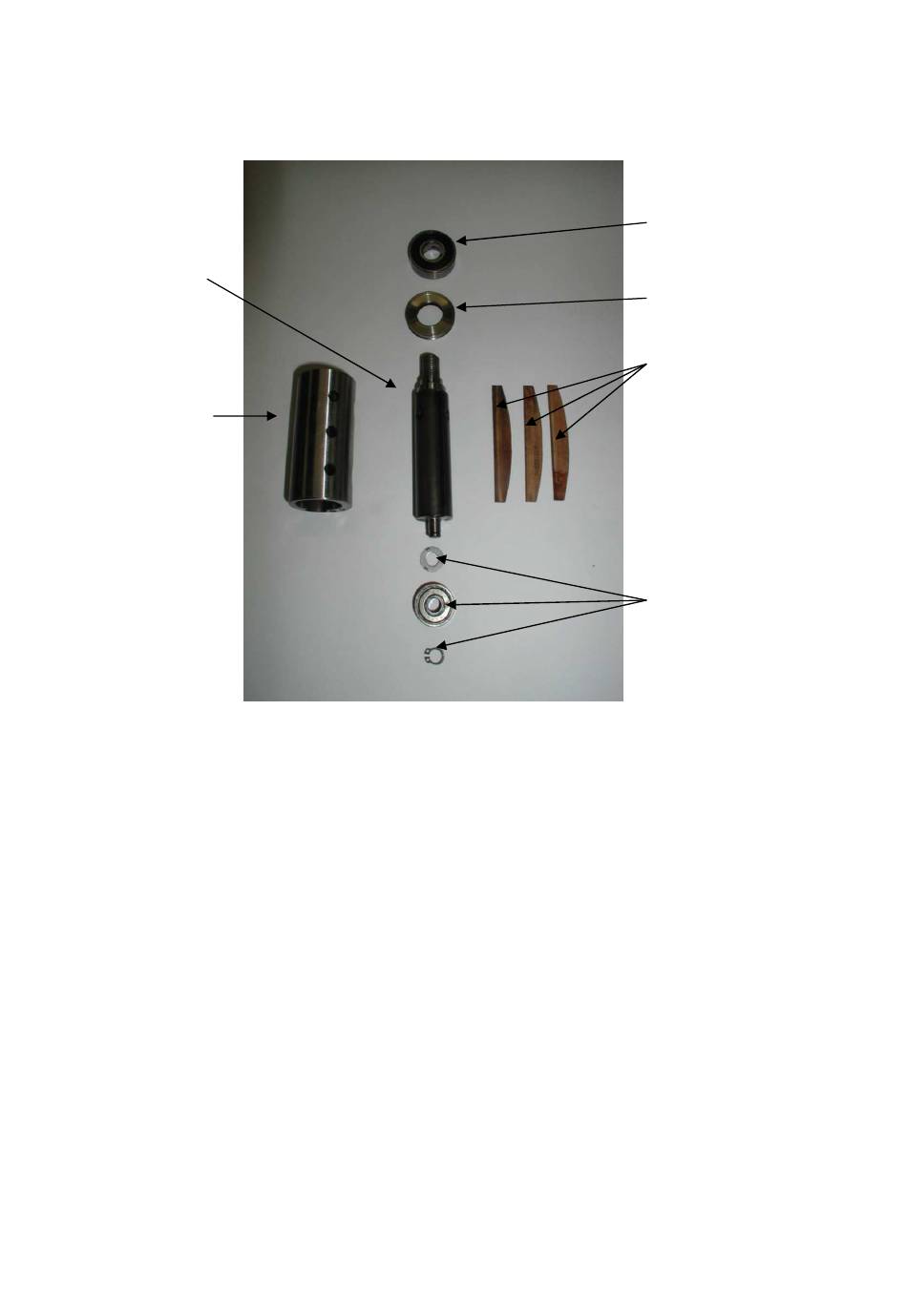

4.2.1 Übersicht Ersatzteile Luftmotor
3
2
1 006 30 001
2 021 01 027
3 006 30 002
4 021 01 053
5 030 01 070
6 030 01 032
Ersatzteilbestellung siehe Punkt 7 Ersatzteilbestellung an IMS
Kugellager mit Passscheibe und Sicherungsring
Zylinder
Rotor mit Luftmotorring
Lamellensatz
Kugellager
Entlüftungsring
41
5
6
4
1
