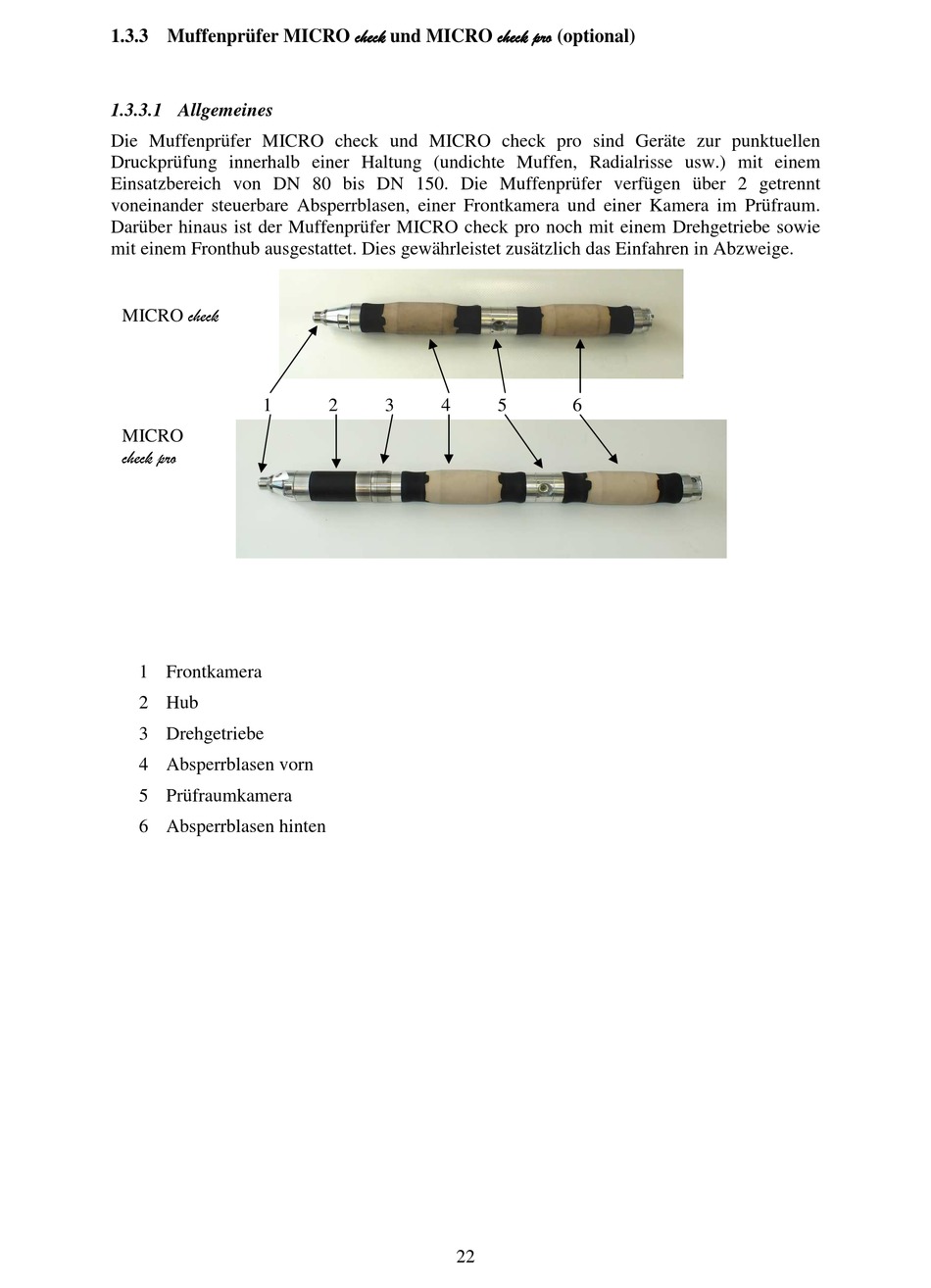

1.3.3 Muffenprüfer MICRO check

1.3.3.1 Allgemeines

Die Muffenprüfer MICRO check und MICRO check pro sind Geräte zur punktuellen
Druckprüfung innerhalb einer Haltung (undichte Muffen, Radialrisse usw.) mit einem
Einsatzbereich von DN 80 bis DN 150. Die Muffenprüfer verfügen über 2 getrennt
voneinander steuerbare Absperrblasen, einer Frontkamera und einer Kamera im Prüfraum.
Darüber hinaus ist der Muffenprüfer MICRO check pro noch mit einem Drehgetriebe sowie
mit einem Fronthub ausgestattet. Dies gewährleistet zusätzlich das Einfahren in Abzweige.
MICRO check
1
MICRO
check pro
1 Frontkamera
2 Hub
3 Drehgetriebe
4 Absperrblasen vorn
5 Prüfraumkamera
6 Absperrblasen hinten
check und MICRO check pro
check check
2 3 4
22
check pro (optional)
check pro check pro
5 6
