ВЫХОД ПРЕДУСИЛИТЕЛЯ
СИСТЕМЫ 6.1

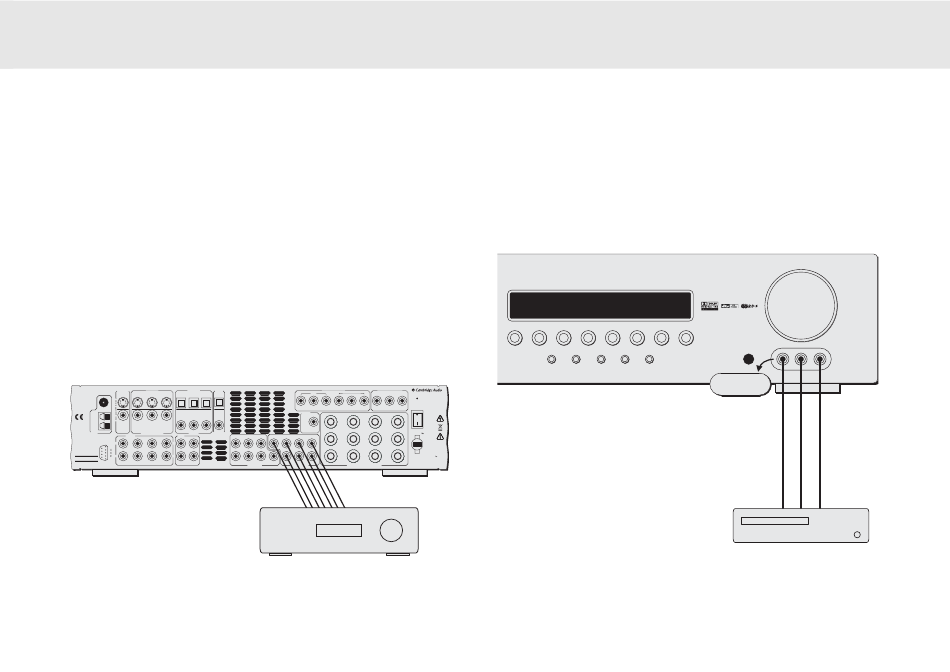

Для подключения внешних усилителей мощности используйте
выводы Phono/RCA, подсоединенные к выходным разъемам
предусилителя "6.1 Preamp Out" на задней панели.
Измените настройку выхода предусилителя (Pre Out) в экранном
меню настройки выхода (Output Setup) с нормальной ('Normal') на
предусилитель ('Pre Out'). Это приведет к заглушению сигналов от
внутренних усилителей мощности, как будто они не используются.
azur 540R V2.0
TV/Mon Out S-Video In Optical In Optical
AV Receiver Out
Video 2 Video 1 DVD CD Video 1/Video 2 DVD
FM 75Ω
CD Video 1/Video 2 DVD
AM
Loop
300Ω
This device
complies with
part 15 of
Video 2 Video 1 DVD
FCC rules
Tuner Composite Video In Coax In Coax In Coax Out
Manufactured
Audio In Tape
L
in an ISO9002
approved facility
L L
Caution / Avis /Achtung
Risk of electric shock
Do not open
R R
Risque de choc electrique
Ne pas ouvrir
R SR
Vorm öffnen des gërates CD/Aux Video 2 Video 1 DVD Tape Play Tape Rec
Netzstecker ziehen
Звуковой кабель
(2RCA-2RCA)
Усилитель мощности
Component Video In Component Video Out
Video 1/Video 2
DVD Designed in London, England
www.cambridge-audio.com
Reset
Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y
On
Control
Bus
Power
Sur
Left
Left
Off
In
Power AC
SL Cen SB C SL L
Sur
Right
Right
Sur
Centre Power Rating: 230V AC
Back
Max Power Consumption
SW SB SW SR R
6.1 Direct In 6.1 Preamp Out Speaker Impedance 4-8 Ohms Serial No. label fitted on underside
АВ-приемник 540R V2.0
ПОДКЛЮЧЕНИЯ К ПЕРЕДНИМ
ВХОДНЫМ РАЗЪЕМАМ
Входной разъем "Video 3" на передней панели служит для
временных подключений к пульту видеоигр и др. Снимите заглушку
для доступа к входам "Video 3" и подключите их к выходам пульта
видеоигр или видеокамеры, используя композитный видеокабель и
звуковой стереокабель (RCA-RCA).
DVD Video 1 Video 2 Video 3 Tuner FM/AM Tape/MD/CDR
Stereo Dolby Digital EX/ Pro Logic II/
DTS ES Neo 6
50Hz
:
615W
Пульт видеоигр (или
записывающая видеокамера)
Volume
CD/Aux 6.1 Direct
Video Left
DSP Input
Mode Mode
Video 3 inputs
Композитный
видеокабель
АВ-приемник серии Azur
azur
540R
AV Receiver
Right
Звуковой
стереокабель
(RCA-RCA)
