CONEXIONES DE ALTAVOCES
Para evitar dañar los altavoces con una señal de gran potencia
repentina, asegúrese de tener apagado el equipo antes de conectar los
altavoces. Compruebe la impedancia de los altavoces. Se recomienda
utilizar altavoces con una impedancia de entre 4 y 8 Ohmios (cada uno).
Los terminales de altavoces de colores son el positivo (+) los terminales
negros son el negativo (-). Asegúrese de mantener la polaridad correcta
de cada uno de los conectores de los altavoces, de lo contrario el sonido
podría parecer "desfasado" con pocos graves.

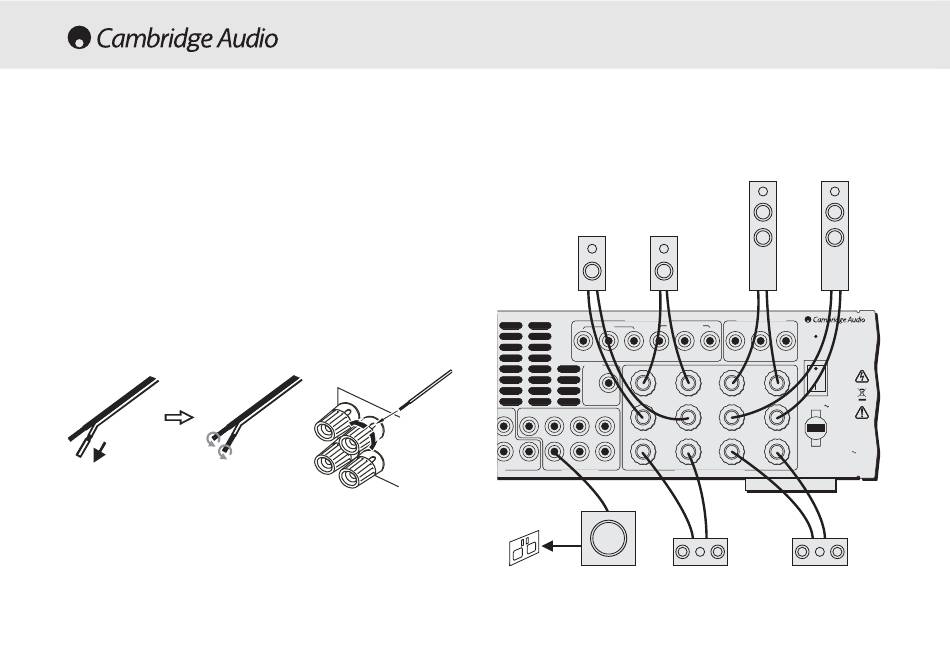

Prepare los cables del altavoz para la conexión pelando unos 10mm
(3/8") o menos de aislante externo (no más de 10mm, ya que podría
producirse un cortocircuito). Tuerza el cable apretando los hilos unos
con otros de modo que no queden extremos sueltos. Desatornille el
botón del terminal del altavoz e inserte el cable del altavoz, apriete el
botón y fije el cable.
Nota: Todas las conexiones se realizan mediante el cable del altavoz,
excepto si utiliza un Subwoofer activo, que podría conectarse mediante
cable de audio RCA estándar. Se recomienda utilizar las clavijas de tipo
banana (4 mm estándar) del cable del altavoz para la inserción directa
de los terminales del altavoz.
106 Receptor de audio / vídeo Azur
A A l l t t a a v v o o z z A A l l t t a a v v o o z z
S S u u r r r r o o u u n n d d S S u u r r r r o o u u n n d d
d d e e r r e e c c h h o o i i z z q q u u i i e e r r d d o o
Component Video In
Video 1/Video 2
DVD
Cr/Pr Cb/Pb Y Cr/Pr
Control
Bus
Sur
Left
In
Cen SB C SL L
Sur
Right
Sur
Back
SW SB SW SR R
t In 6.1 Preamp Out Speaker Impedance 4-8 Ohms
C C a a b b l l e e d d e e
a a u u d d i i o o / / R R C C A A
A A l l t t a a v v o o z z S S u u r r r r o o u u n n d d
S S u u b b w w o o o o f f e e r r
a a c c t t i i v v o o
A A l l t t a a v v o o z z A A l l t t a a v v o o z z
f f r r o o n n t t a a l l f f r r o o n n t t a a l l
i i z z q q u u i i e e r r d d o o d d e e r r e e c c h h o o
Component Video Out
Designed in London, England
www.cambridge-audio.com
Reset
Cb/Pb Y Cr/Pr Cb/Pb Y
On
Power
Left
Off
Power AC
Right
Centre
Power Rating: 230V AC 50Hz
Max Power Consumption :
Serial No. label fitted on underside
A A l l t t a a v v o o z z f f r r o o n n t t a a l l
p p o o s s t t e e r r i i o o r r
c c e e n n t t r r a a l l
615W
