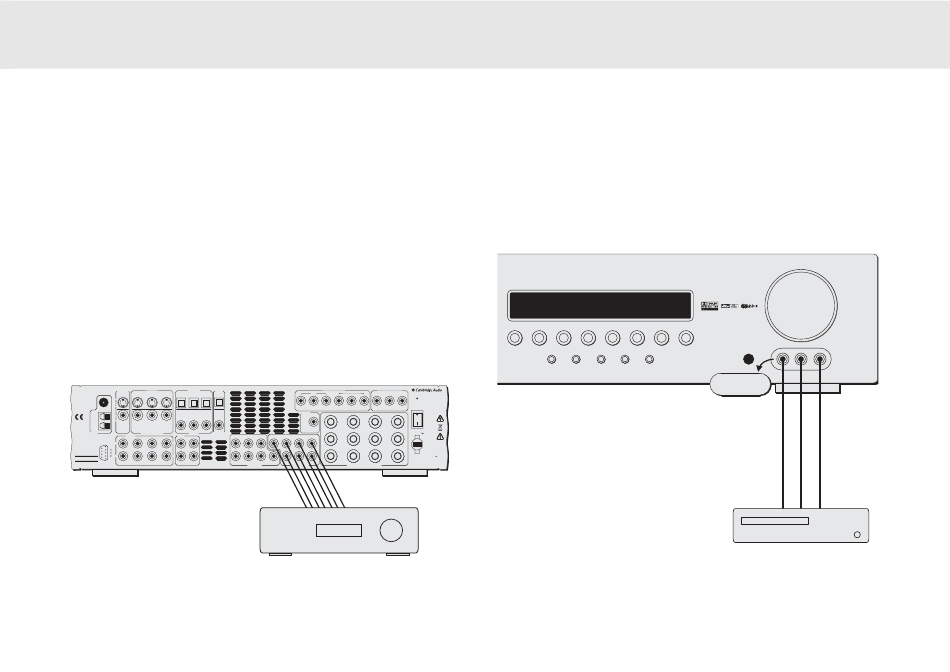

6.1 PREAMP OUT

Om externe eindversterkers aan te sluiten, sluit u phono/RCA-kabels aan
op de 6.1-voorversterkeruitgangen op het achterpaneel.
Stel 'Pre Out' in het OSD-menu 'Output Setup' in op 'Pre Out' (en niet op
'Normal'). Hiermee dempt u de interne eindversterkers (deze worden niet
gebruikt).
azur 540R V2.0
TV/Mon Out S-Video In Optical In Optical
AV Receiver Out
Video 2 Video 1 DVD CD Video 1/Video 2 DVD
FM 75Ω
CD Video 1/Video 2 DVD
AM
Loop
300Ω
This device
complies with
part 15 of
Video 2 Video 1 DVD
FCC rules
Tuner Composite Video In Coax In Coax In Coax Out
Manufactured
Audio In Tape
L
in an ISO9002
approved facility
L L
Caution / Avis /Achtung
Risk of electric shock
Do not open
R R
Risque de choc electrique
Ne pas ouvrir
R SR
Vorm öffnen des gërates CD/Aux Video 2 Video 1 DVD Tape Play Tape Rec
Netzstecker ziehen
P P h h o o n n o o -k k a a b b e e l l ( ( 2 2 R R C C A A -2 2 R R C C A A ) )
E E i i n n d d v v e e r r s s t t e e r r k k e e r r
Component Video In Component Video Out
Video 1/Video 2
DVD Designed in London, England
www.cambridge-audio.com
Reset
Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y
On
Control
Bus
Power
Sur
Left
Left
Off
In
Power AC
SL Cen SB C SL L
Sur
Right
Right
Sur
Centre Power Rating: 230V AC
Back
Max Power Consumption
SW SB SW SR R
6.1 Direct In 6.1 Preamp Out Speaker Impedance 4-8 Ohms Serial No. label fitted on underside
540R V2.0 AV-ontvanger

INGANGEN AAN DE VOORZIJDE

De Video 3-ingang op het voorpaneel is voor tijdelijke aansluitingen op
bijvoorbeeld videospelconsoles, enzovoort. Verwijder de kap om toegang
te krijgen tot de Video 3-ingangen. Verricht de aansluiting op de
uitgangen van een
composietvideokabel en stereo phono-kabel (RCA-RCA).
