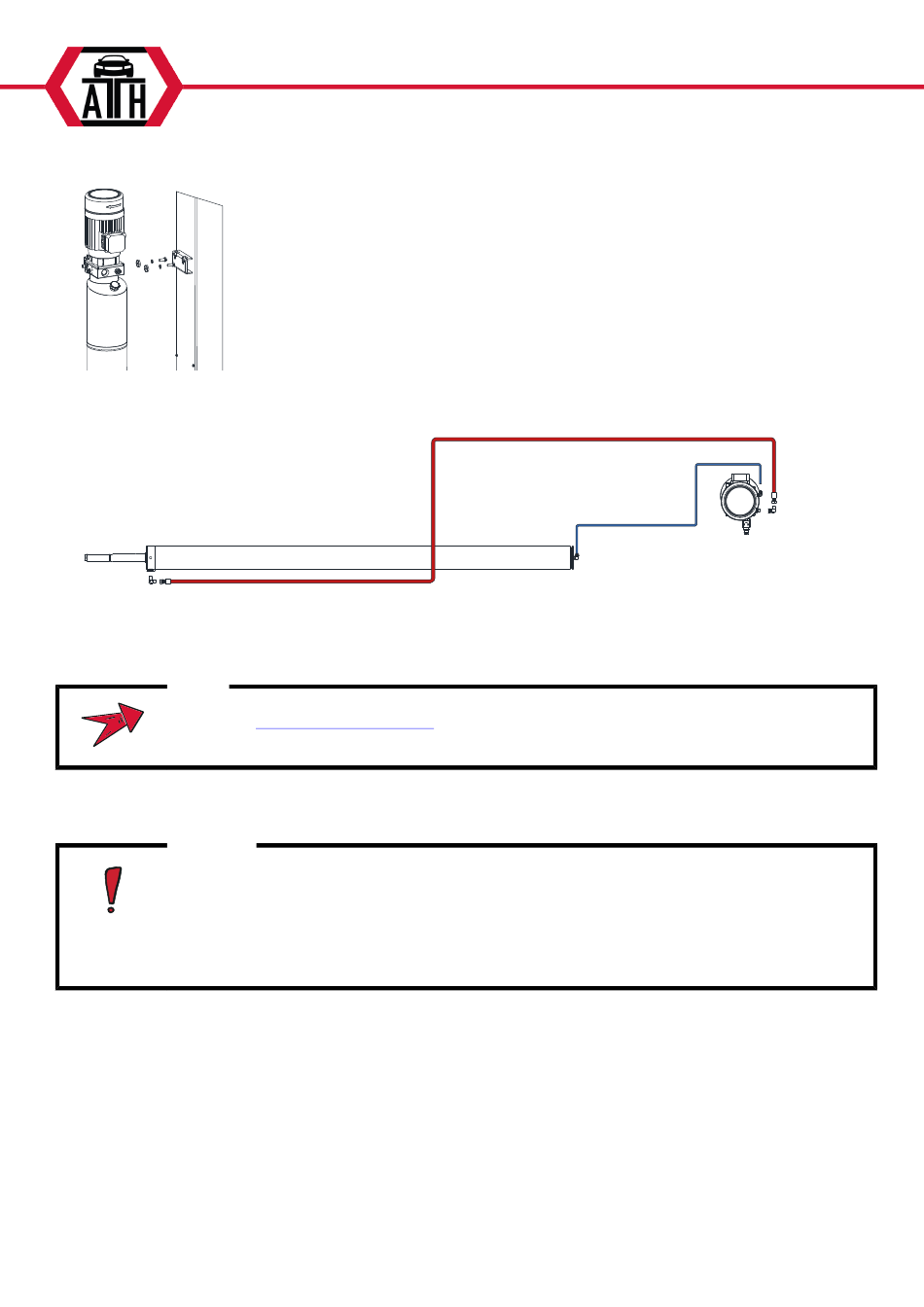

2. Tee nyt hydrauliliitännät sylinteriin ja jakolohkoon hydrauliletkujen ja vuotoöljyjohdon avulla.
3. Kiinnitä huomiota poikkipalkissa olevaan jakolohkon liitäntöjen merkintöihin.
4. Täytä hydrauliöljy mittatikun merkkiin asti.
Vihje
Vastaavat
2.10.2.3 Pneumaattisen liitännän tekeminen
Varoitus
Varmista ilmaletkuja reitittäessäsi, että ilmaletkut eivät ole liikkuvien osien lähellä. Saattaa olla
tarpeen kiinnittää letkut nippusiteillä. Tämän laiminlyönti voi johtaa turvallisuuspuutteisiin, jotka
voivat aiheuttaa vaurioita tai loukkaantumisia. Ilmapiiri on varustettava suodattimella/säätimellä
ja ilmanpaine on säädettävä 6-8 baariin.
Paineilman syöttö on varustettu huoltoyksiköllä, joka koostuu vedenerottimesta, voitelijasta ja
paineenalenninlaitteesta.
Kytke paineilmalinjat seuraavasti:
1. Asenna paineilman magneettiventtiili tehopuolen pylvääseen 2x M4x30-ruuvilla.
2. Kytke kiskoihin valmiiksi asennetut pneumatiikkalinjat.
3. Liitä hissin pneumatiikkajärjestelmä paikan päällä olevaan pneumatiikkasyöttöön.
® Copyright ATH-Heinl GmbH & Co. KG / Kaikki oikeudet pidätetään / Painovirheet ja tekniset muutokset pidätetään
548
"Hydraulinen piirikaavio"
Julkaisupäivä: 02.06.2023 / Tuotteen valmistaja ATH-Heinl GmbH & Co. KG
löytyvät tämän käyttöohjeen liitteestä.
