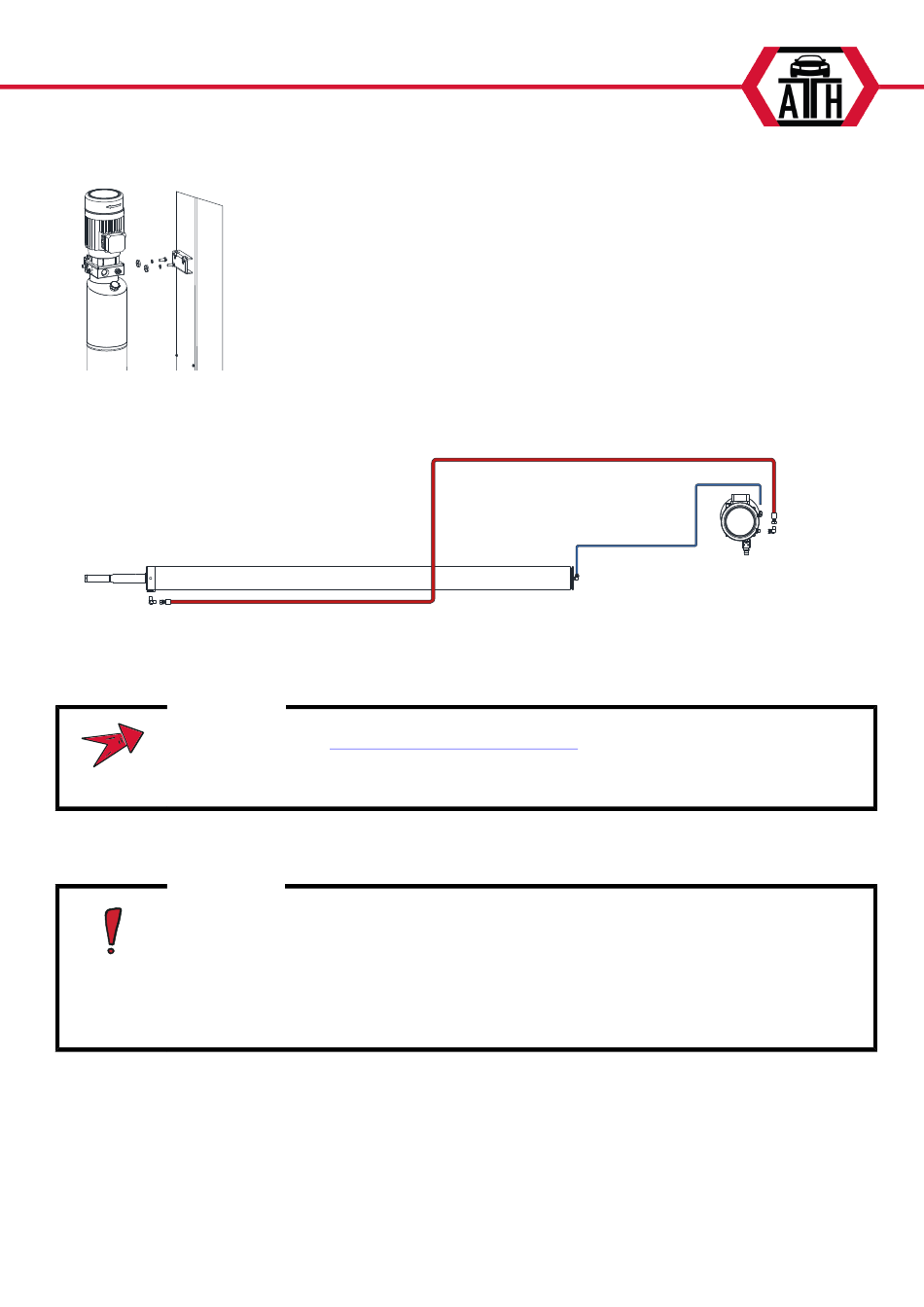

2. Teraz wykonaj połączenia hydrauliczne do siłownika i do bloku rozdzielacza za pomocą węży
hydraulicznych i przewodu oleju wyciekowego.
3. Zwrócić uwagę na oznaczenia przyłączy na bloku rozdzielacza w belce poprzecznej.
4. Wlać olej hydrauliczny do oznaczenia na bagnecie.
Wskazówka
Odpowiednią stronę
niniejszej instrukcji obsługi.
2.10.2.3
Wykonanie przyłącza pneumatycznego
Ostrzeżenie
Podczas prowadzenia węży powietrznych należy upewnić się, że nie znajdują się one w
pobliżu ruchomych części. Może być konieczne zabezpieczenie węży za pomocą opasek
kablowych. Niezastosowanie się do tego zalecenia może spowodować uchybienia w zakresie
bezpieczeństwa, które mogą spowodować uszkodzenia lub obrażenia. Obieg powietrza musi
być wyposażony w filtr/regulator, a ciśnienie powietrza musi być ustawione na 6-8 barów.
Zasilanie sprężonym powietrzem jest wyposażone w zespół konserwacyjny składający się z separatora wody,
smarownicy i reduktora ciśnienia.
Aby podłączyć przewody pneumatyczne, należy wykonać następujące czynności:
1. Zamontować elektrozawór pneumatyczny na kolumnie po stronie zasilania za pomocą 2x śrub M4x30.
2. Podłączyć przewody pneumatyczne zamontowane wcześniej na torach.
3. Podłączyć układ pneumatyczny elewatora do zasilania pneumatycznego na miejscu.
® Copyright ATH-Heinl GmbH & Co. KG / Wszelkie prawa zastrzeżone / Błędy w druku i zmiany techniczne zastrzeżone
"Schemat układu hydraulicznego"
Data wydania: 02.06.2023 / Producent produktu ATH-Heinl GmbH & Co. KG
można znaleźć w załączniku do
