Ovládací skříňka
Zde je umístěn kompletní elektrický řídicí systém. Všechna tlačítka jsou chráněna předním kroužkem, aby se zabránilo
neúmyslnému ovládání. Kromě toho jsou všechny pohyby po uvolnění tlačítek okamžitě přerušeny (ovládání mrtvého muže).

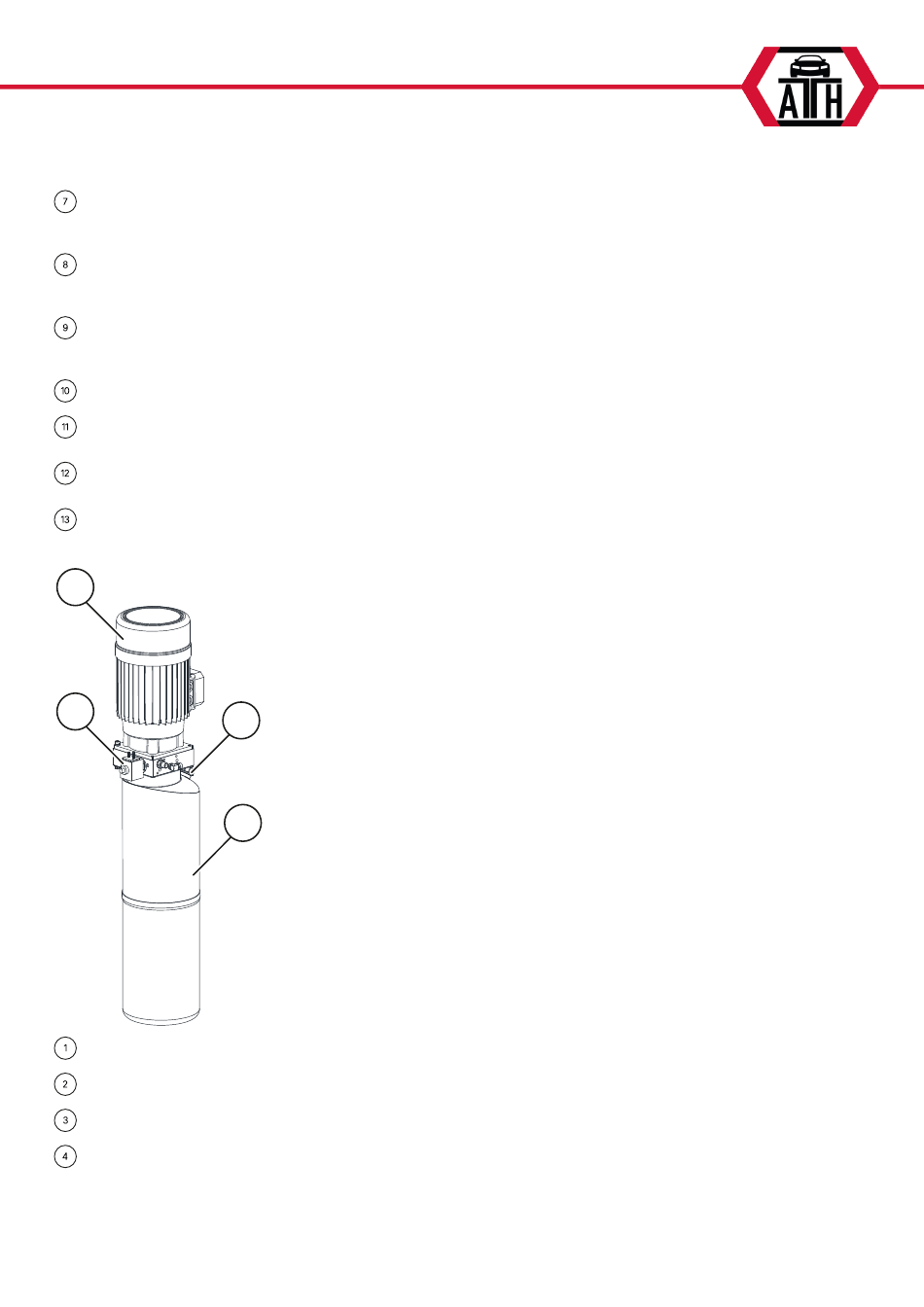

Hydraulická jednotka
Zde je hydraulický olej přiváděn z nádrže přes zubové čerpadlo, které je poháněno elektromotorem, do zvedacího válce. Přes
spouštěcí ventil může olej proudit zpět do nádrže.
Páčky
Zabraňují, aby plošina v případě jakéhokoli nedostatku klesla o více než 100 mm, a udržují plošinu v parkovací poloze.
Pneumatické válce odemknou zařízení při každém spuštění.
Bezpečnostní spínač přerušení lana
Nájezdové rampy s ochrannou funkcí proti sjetí
Toto zařízení zabraňuje sjetí vozidla při zvedání.
Ochrana proti sjetí
Toto zařízení zabraňuje sjetí vozidla při zvednutí.
Zarážka CE
Toto zařízení zastaví plošinu při pohybu dolů ve výšce 400 mm.
4
3
1
2
Odvětrávané víčko nádrže
Nádrž na olej
Elektromagnetický ventil
Motor
