4 | Montage Verdichter

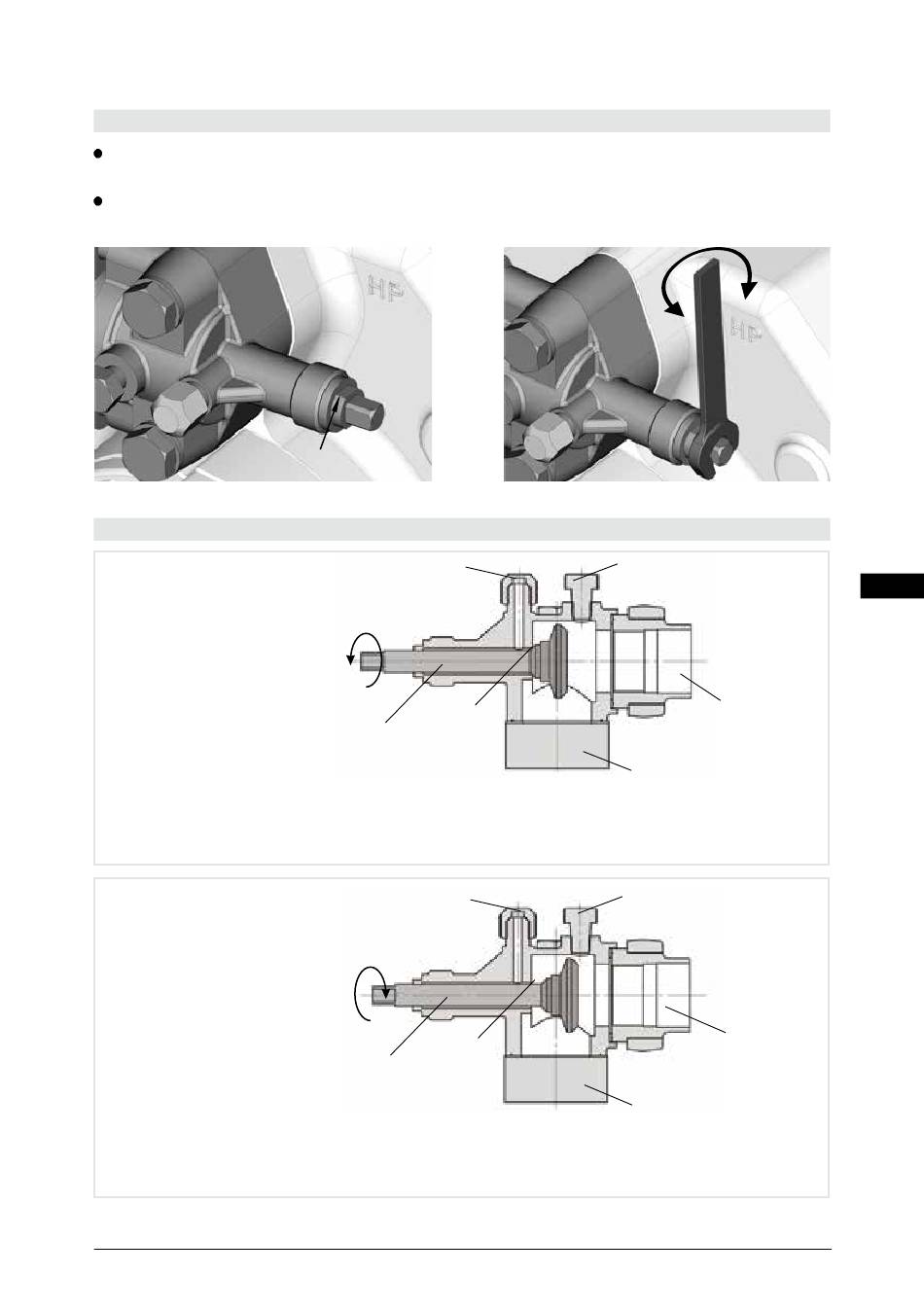

4.8 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 20
4.9 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
© Danfoss | Climate Solutions | 2023.07
Abb. 21
Serviceanschluss
geschlossen
Anschluss
Spindel
gesperrt
Serviceanschluss
geöffnet
Anschluss
Spindel
offen
anziehen
lösen
Anschluss nicht
absperrbar
Rohranschluss
Abb. 22
Verdichter
Anschluss nicht
absperrbar
Rohranschluss
Abb. 23
Verdichter
AQ452742803709de-000201 | 19
