5 | Elektrischer Anschluss

5.1 Potentialausgleich

Vor der Inbetriebnahme muß der Potentialausgleich angeschlossen werden (siehe Abb. 24).
INFO!
5.2 Hinweise für Schalt- und Schutzeinrichtungen
WARNUNG! Alle elektrischen Anschlussgeräte grundsätzlich in einem externen
Führen Sie alle Schutzeinrichtungen, Schalt- und Überwachungsgeräte gemäß den örtlichen
Sicherheitsbestimmungen und gängigen Vorschriften (z.B. VDE) sowie den Herstellerangaben aus.
Motorschutzschalter sind erforderlich! Legen Sie bei der Dimensionierung der Motorschütze,
Zuleitungen, Sicherungen und Motorschutzschaltern den maximalen Betriebsstrom zugrunde (siehe
Typschild). Für den Motorschutz eine stromabhängige, zeitverzögerte Überlastschutzeinrichtung für
die Überwachung aller drei Phasen verwenden. Die Überlastschutzeinrichtung so einstellen, dass sie
beim 1,2-fachen max. Betriebsstrom innerhalb 2 Stunden ansprechen muss.

5.3 Anschlussquerschnitt der Zuleitungen

Um die Erwärmung stromführender Bauteile zu begrenzen, müssen die in der Tabelle angegebenen
Mindest-Anschlussquerschnitte unbedingt eingehalten werden.
Verdichtertyp
EX-HG(X)4/465-4 (HC)
EX-HG(X)4/465-4 S (HC)
EX-HG(X)4/555-4 (HC)
EX-HG(X)4/555-4 S (HC)
EX-HG(X)4/650-4 (HC)
EX-HG(X)4/650-4 S (HC)
- Bei Umgebungstemperaturen > 40°C müssen Zuleitungen und zugelassene Kabel- und Leitungs-
einführungen mit einer Temperaturbeständigkeit von mindestens 90°C verwendet werden.
- Die Auslegung der Mindest-Anschlussquerschnitte beziehen sich auf den Spannungsbereich
400 V, 50 Hz bei 30° C Umgebungstemperatur.
© Danfoss | Climate Solutions | 2023.07
Achten Sie auf ausreichende Leitfähigkeit an allen Kontaktstellen!
Eine großflächige Auflagefläche (z.B. mit einem Ringkabelschuh)
muß gegeben sein. Der montierte Potentialausgleich muß gegen
Selbstlockern gesichert und fest mit Erdkontakt verbunden werden.
Schaltschrank außerhalb des explosionsgefährdeten Bereiches
installieren!
Mindest-Anschlussquerschnitt
Direktstart
3 x 10 mm²
3 x 16 mm²
3 x 16 mm²
3 x 16 mm²
3 x 16 mm²
3 x 16 mm²

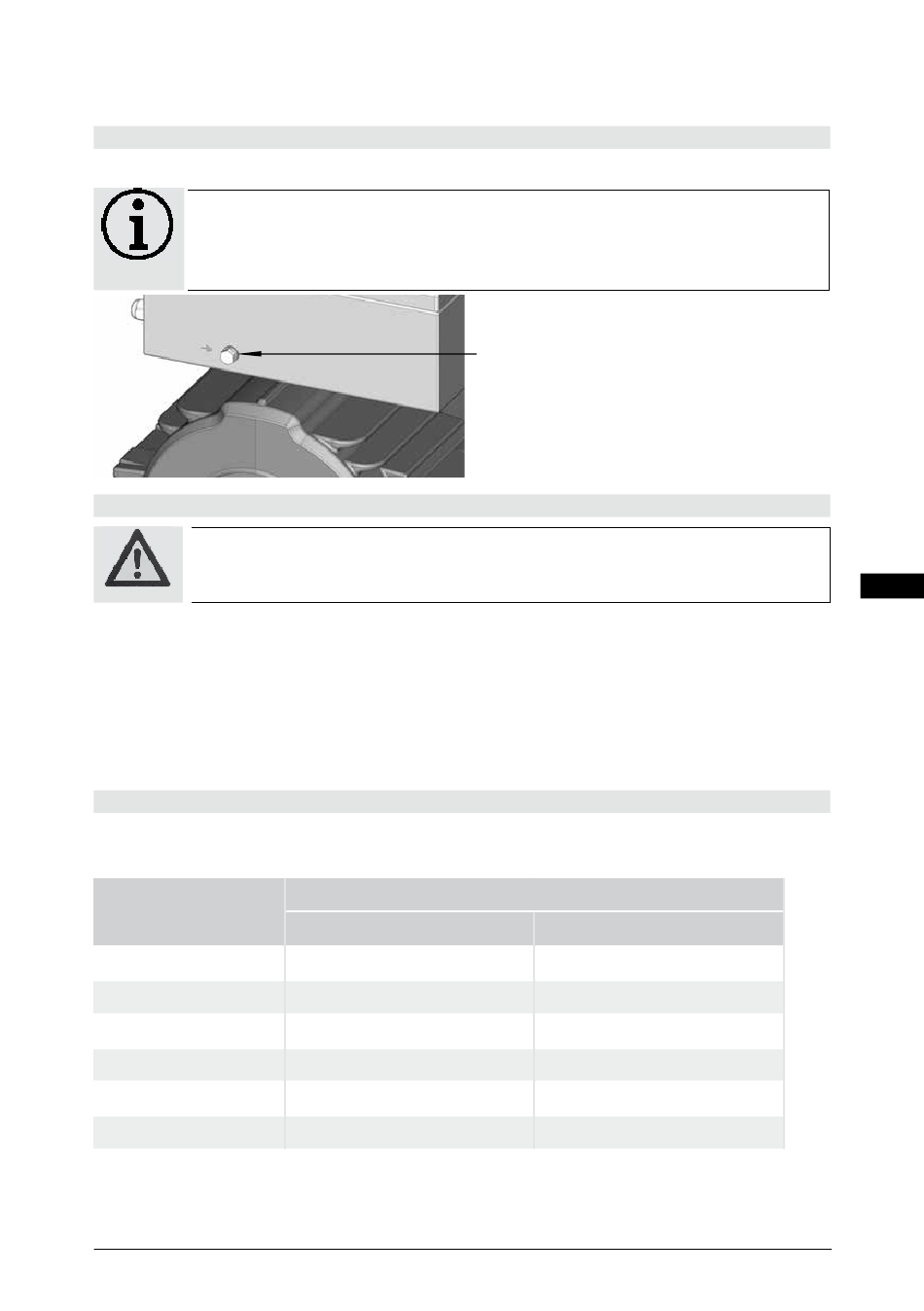

Anschluss Potentialausgleich
Abb. 24
Teilwicklungsstart
6 x 6 mm²
6 x 10 mm²
6 x 10 mm²
6 x 16 mm²
6 x 16 mm²
6 x 16 mm²
AQ452742803709de-000201 | 21
