6 | Montage Verdichter

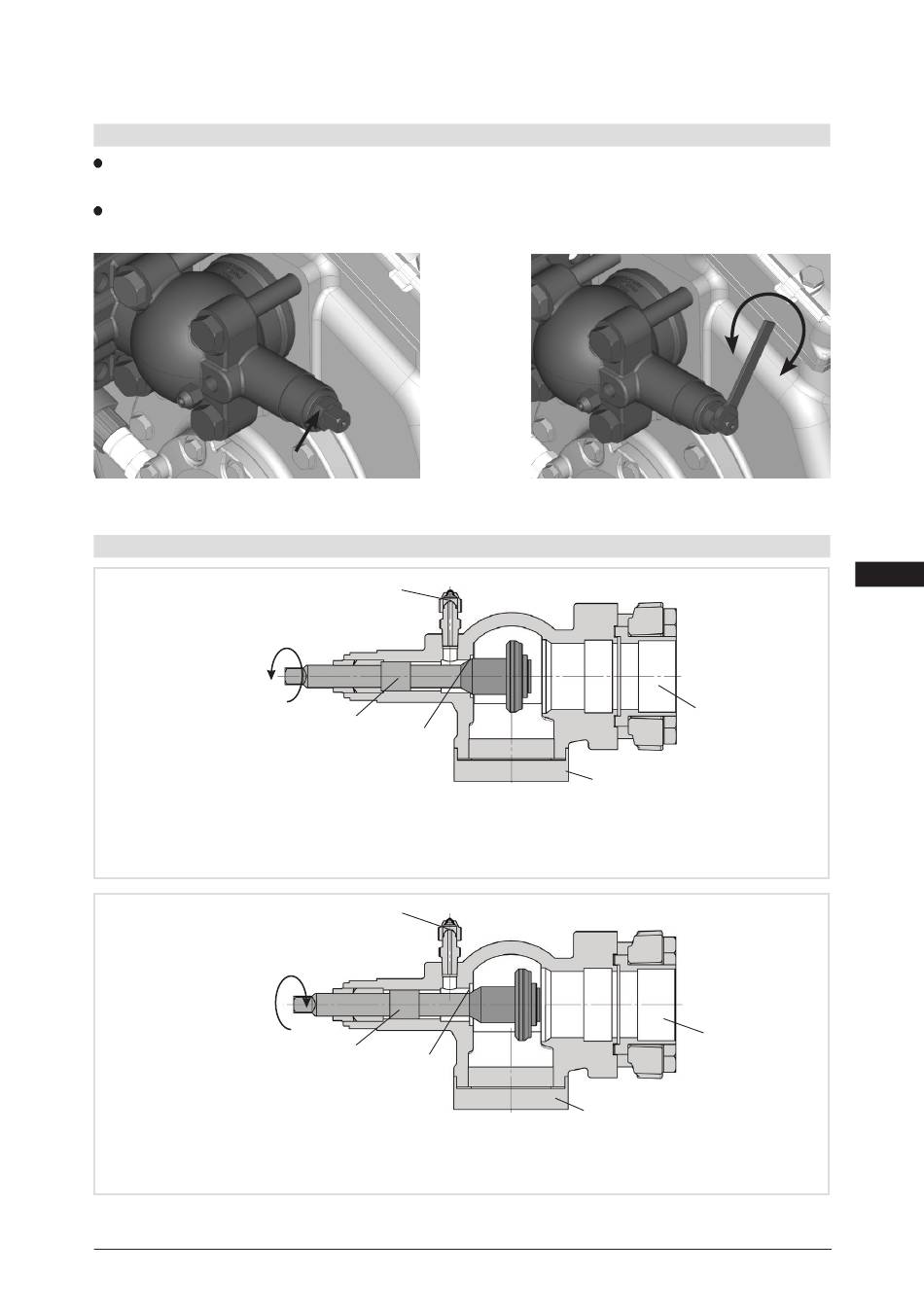

6.7 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
1 / 4
Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 8
6.8 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
Öffnen des Serviceanschlusses
Spindel:
1 / 2
- 1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
© Danfoss | Climate Solutions | 2023.07
Serviceanschluss
geschlossen
Spindel
Anschluss
gesperrt
Serviceanschluss
geöffnet
Spindel Anschluss
offen
Lösen
Abb. 9
Rohranschluss
Verdichter
Rohranschluss
Verdichter
AQ451337713574de-000201| 15
Anziehen
D
GB
F
E
I
Ru
Abb. 10
Abb. 11
