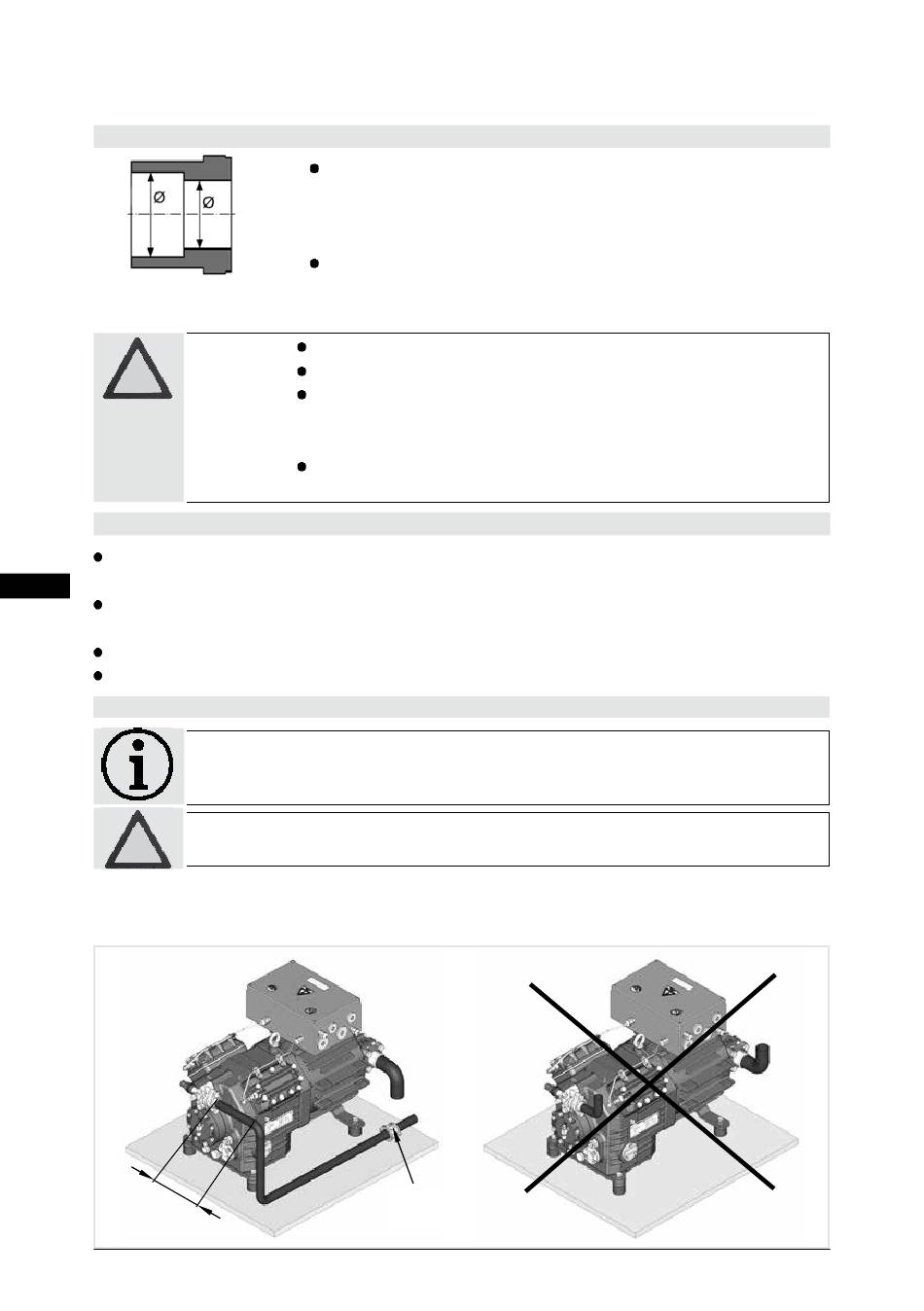

4 | Montage Verdichter
4.5 Rohranschlüsse
Abb.18: abgestufter
Innendurchmesser
4.6 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden.
D
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
GB
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
F
Halten Sie die Druckverluste so gering wie möglich.
E
4.7 Verlegen von Saug- und Druckleitung
I
INFO!
ACHTUNG!
Als Faustregel gilt:
Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und
parallel zur Antriebswelle verlegen.
möglichst
kurz
18 | AQ452742803709de-000201
Die Druck- und Saugabsperrventile haben abgestufte Innendurch-
messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen
verwendet werden können. Je nach Abmessung wird das Rohr mehr oder
weniger tief eintauchen.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile.
ACHTUNG!
Es darf keine explosionsfähige Atmosphäre vorhanden sein!
Löten Sie nicht solange der Verdichter unter Druck steht.
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil, bzw.
kühlen Sie während und nach dem Löten den Ventilkörper.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
stabiler
Festpunkt
Abb. 19
© Danfoss | Climate Solutions | 2023.07
