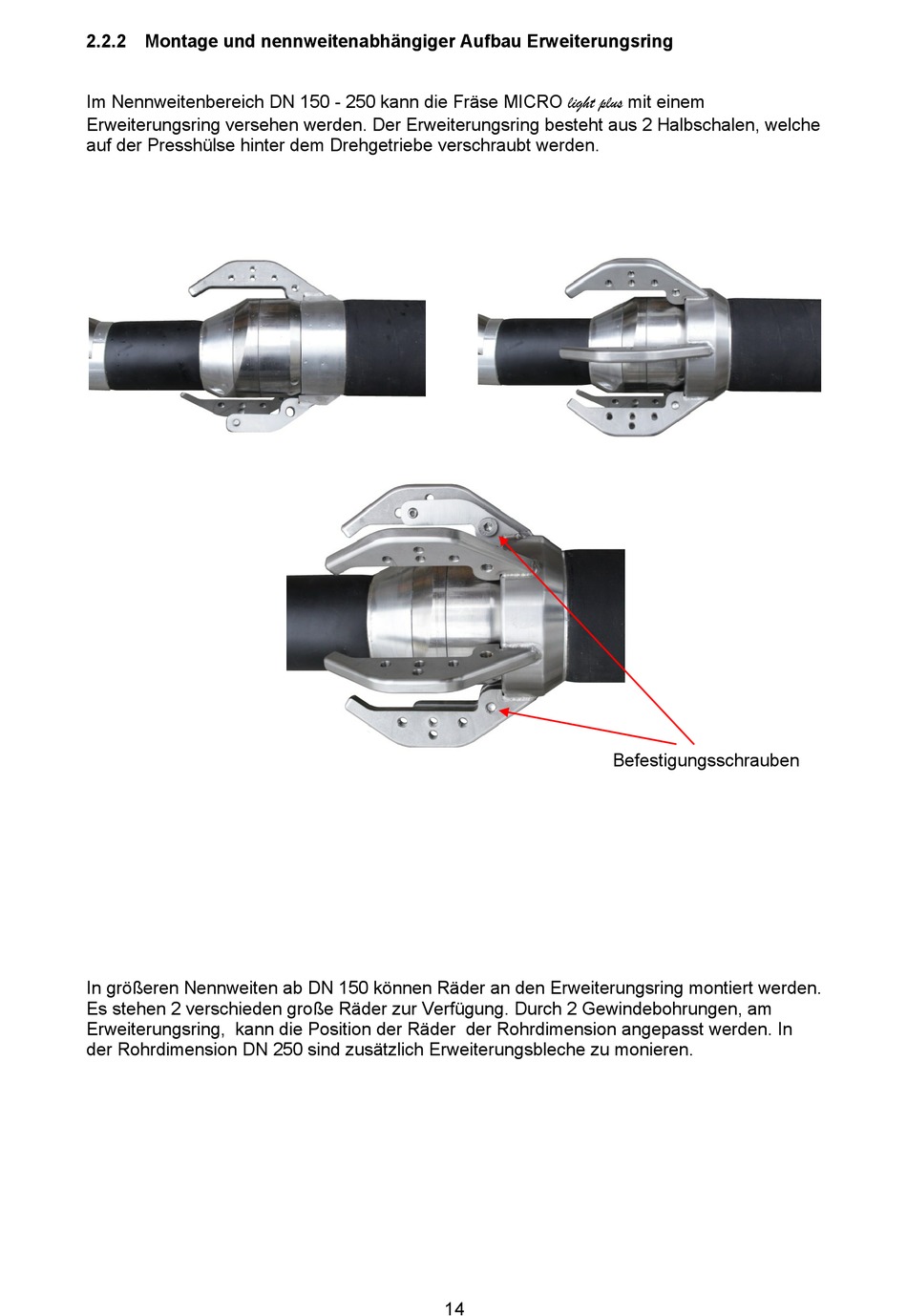

2.2.2 Montage und nennweitenabhängiger Aufbau Erweiterungsring
Im Nennweitenbereich DN 150 - 250 kann die Fräse MICRO light plus mit einem
Erweiterungsring versehen werden. Der Erweiterungsring besteht aus 2 Halbschalen, welche
auf der Presshülse hinter dem Drehgetriebe verschraubt werden.
Befestigungsschrauben
In größeren Nennweiten ab DN 150 können Räder an den Erweiterungsring montiert werden.
Es stehen 2 verschieden große Räder zur Verfügung. Durch 2 Gewindebohrungen, am
Erweiterungsring, kann die Position der Räder der Rohrdimension angepasst werden. In
der Rohrdimension DN 250 sind zusätzlich Erweiterungsbleche zu monieren.
14
