5.3.2.1 Druckminderer DM 1 (Hubantrieb) wechseln

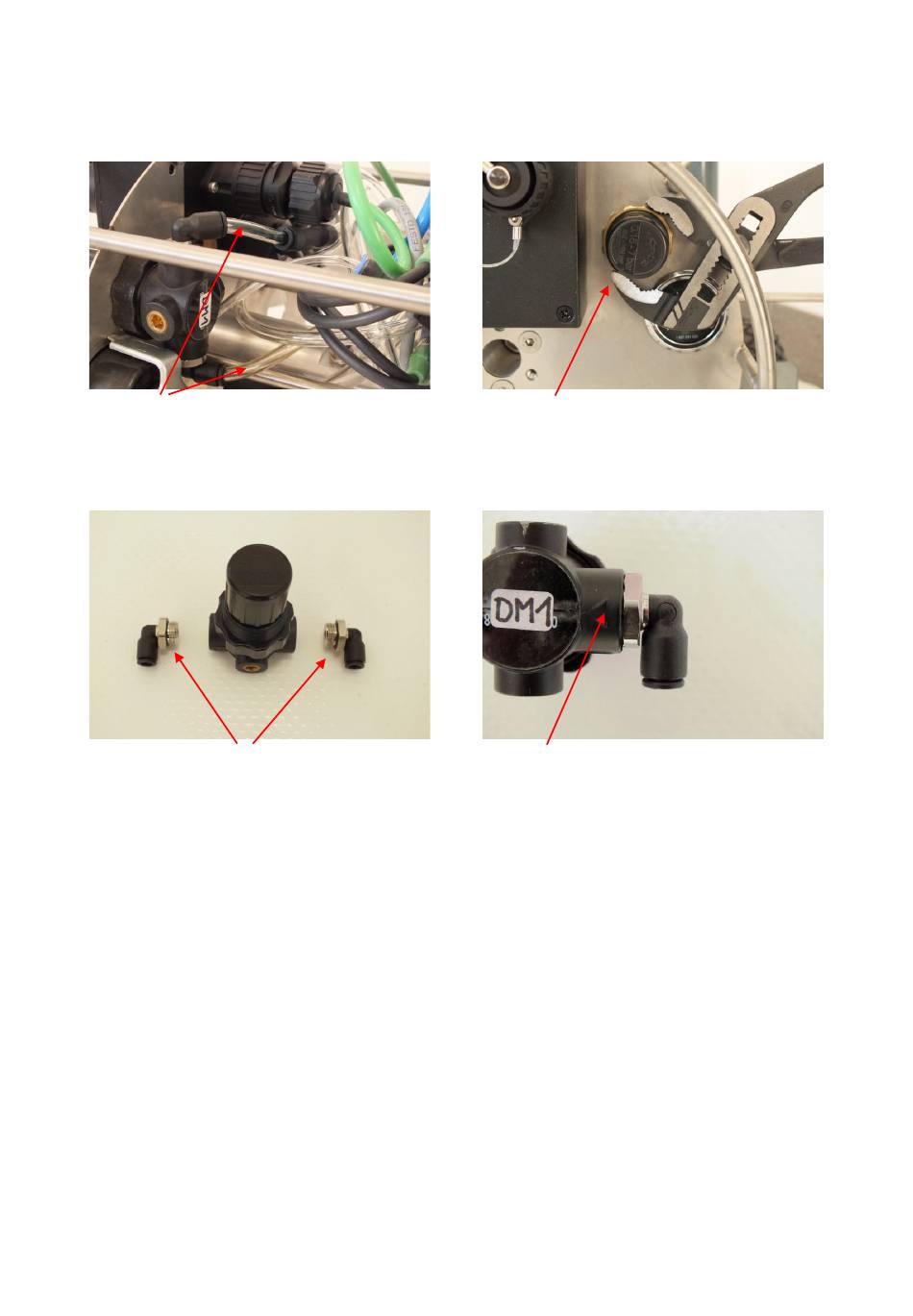

Schlauchpaket abtrommeln. Transparente Schläuche am Druckminderer 1 (DM1) abziehen.
Dazu den schwarzen Sicherungsring, am Druckminderer drücken und gleichzeitig am
Schlauch ziehen. Mittels Zange Schalttafelmutter lockern und abschrauben.
Transparente Schläuche abziehen
Winkeleinschraubanschlüsse abschrauben, Druckminderer tauschen und mit DM 1
beschriften. Beide Winkelverschraubungen mit O- Ring einschrauben.
Winkeleinschraubanschlüsse mit O- Ring
Druckminderer in Trommel einsetzen und Schalttafelmutter einschrauben. 6mm-Schläuche
aufstecken. Achtung: Flussrichtung beachten ( Pfeil auf Druckminderer). Druck überprüfen und
ggf. nachstellen. Siehe 4.4.1 Druckminderer für Hubantrieb prüfen.
Schalttafelmutter
Pfeil für Flussrichtung
39
