2.2.1 Befestigung des Röhrenaal
Bei der Verwendung des Röhrenaal als Schubstange ist darauf zu achten, dass dieser richtig
an dem Schlauchpaket der Fräse befestigt wird.
Der Röhrenaal führt die Fräse besser in der Rohrleitung und stabilisiert diese beim
Einschieben an Abzweigungen und Muffen.
WICHTIG
Es dürfen keine Arbeiten ohne Röhrenaal ausgeführt werden!
Das Aufnahmeblech kann sich in der Rohrleitung verklemmen (z. B. in Muffen,
Abzweigen o.ä.) und das Schlauchpaket wird somit beschädigt.
Aufbau:
Die Röhrenaal-Kupplung muss ein Außengewinde M12 haben.
Den Röhrenaal mittels der Kontermutter M12 und der Hutmutter M12 (vom Zubehörkoffer) an
dem Aufnahmeblech des Schlauchpaketes befestigen.
Die Aufnahme am Schlauchpaket muss immer vor dem Übergang zum Fräsantrieb (blaue
Schlauchverbindung) angebracht werden!

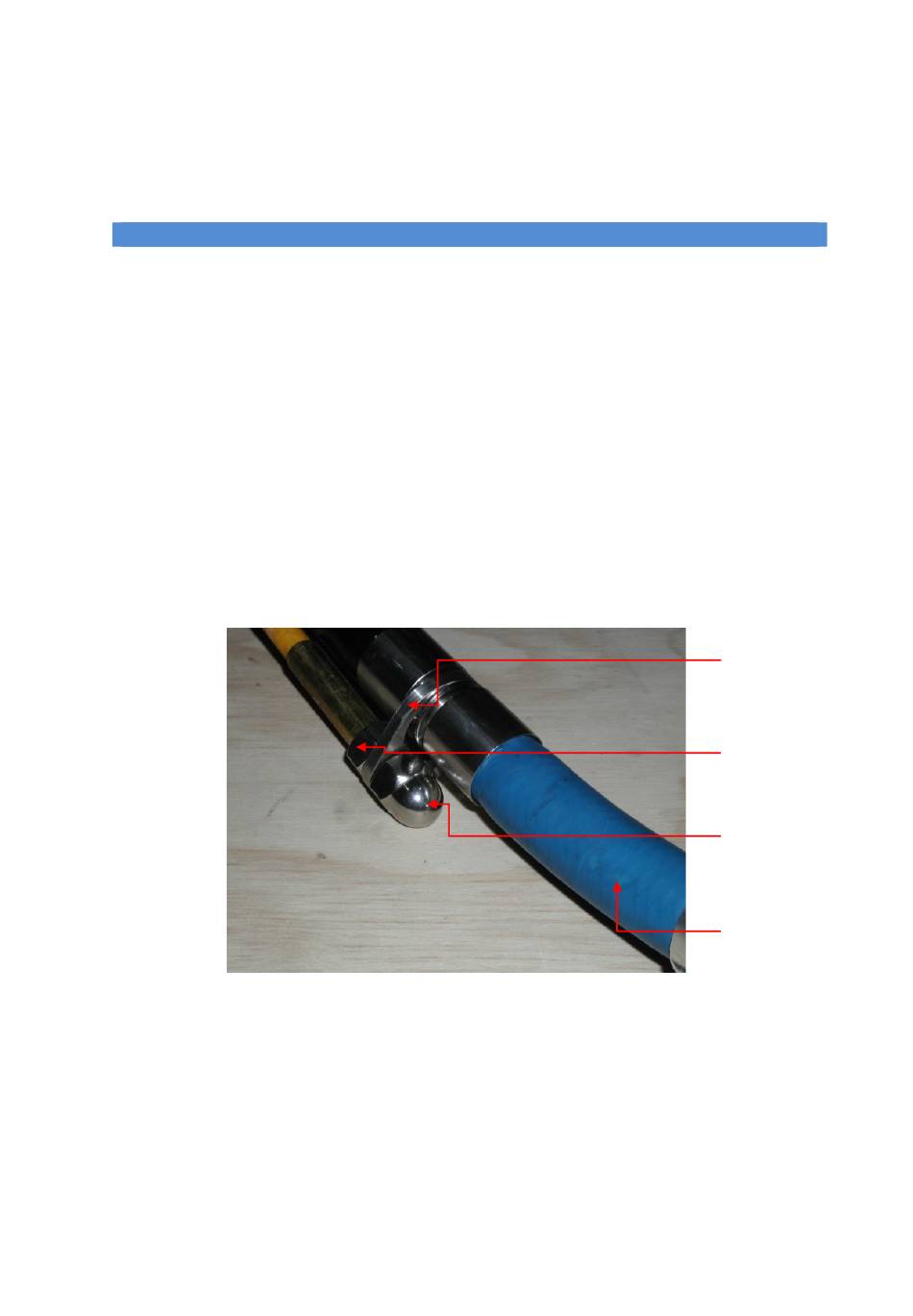

Befestigung an der Medienleitung:
1
Aufnahmeblech für Röhrenaal
2
Sechskantmutter M12 (Kontermutter)
3
Hutmutter M12
4
Übergang zum Fräsantrieb (blaue Schlauchverbindung)
12
1
2
3
4
