5.3.2.2 Druckminderer DM 2 Verspannblase und DM 3 Axialblase wechseln

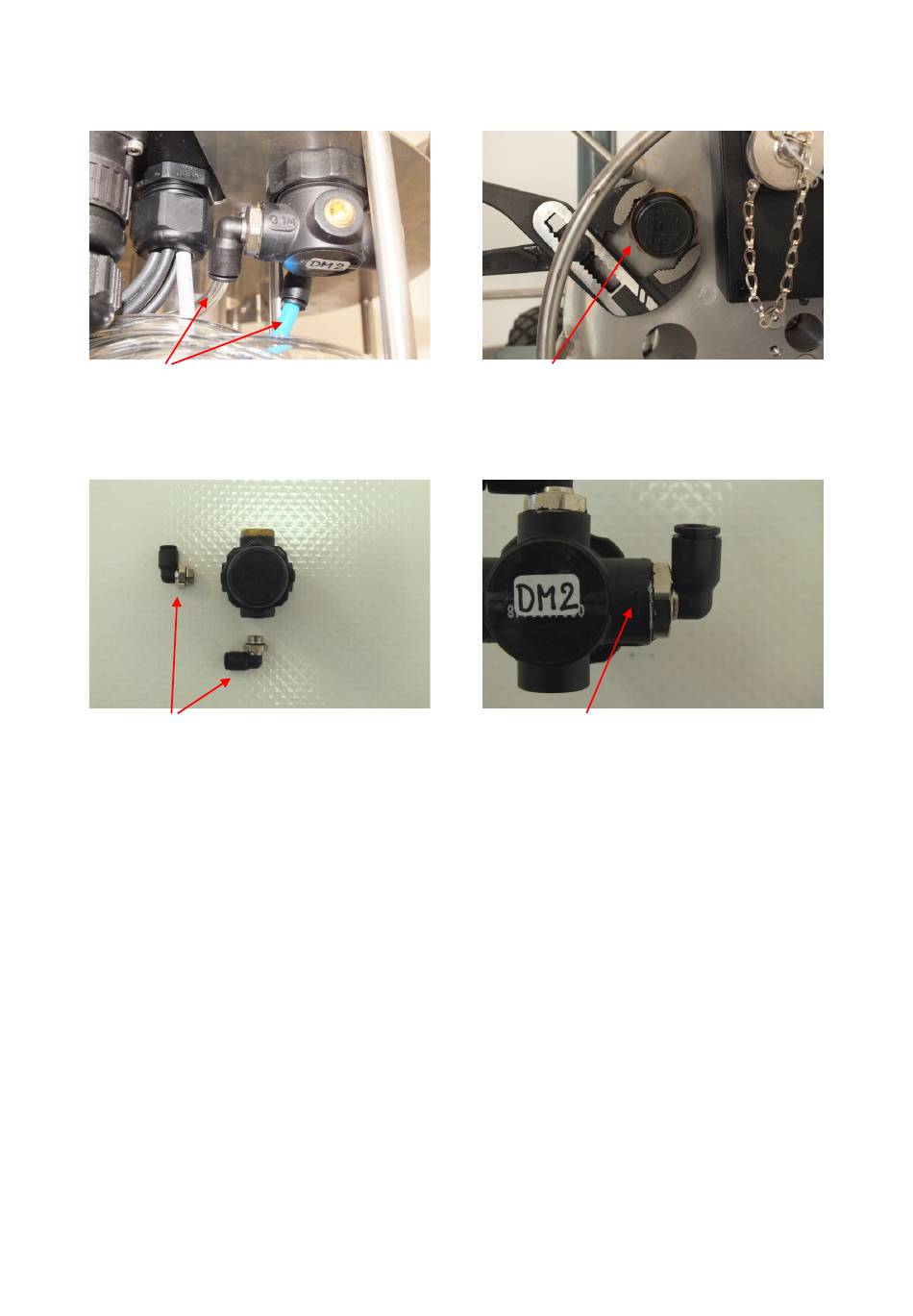

Schlauchpaket abtrommeln. Transparenten und blauen Schlauch am Druckminderer
abziehen. Dazu den schwarzen Sicherungsring, am Druckminderer drücken und gleichzeitig
am Schlauch ziehen. Mittels Zange Schalttafelmutter lockern und abschrauben.
Schalttafelmutter
Transparenter und blauer Schlauch
Winkeleinschraubanschlüsse abschrauben. Druckminderer tauschen und mit DM2 oder DM3
beschriften. Beide Winkelverschraubungen mit O-Ringen einschrauben.
Pfeil für Flussrichtung
Winkeleinschraubanschlüsse mit O- Ring
Druckminderer in Trommel einsetzen und Schalttafelmutter einschrauben. 6mm-Schläuche
wieder aufstecken. Achtung: Flussrichtung beachten (Pfeil auf Druckminderer)! Druck
überprüfen und ggf. nachstellen. (Siehe 4.4.2 Druckminderer für Verspannblase prüfen und
4.4.3 Druckminderer für Axialblase prüfen)
40
