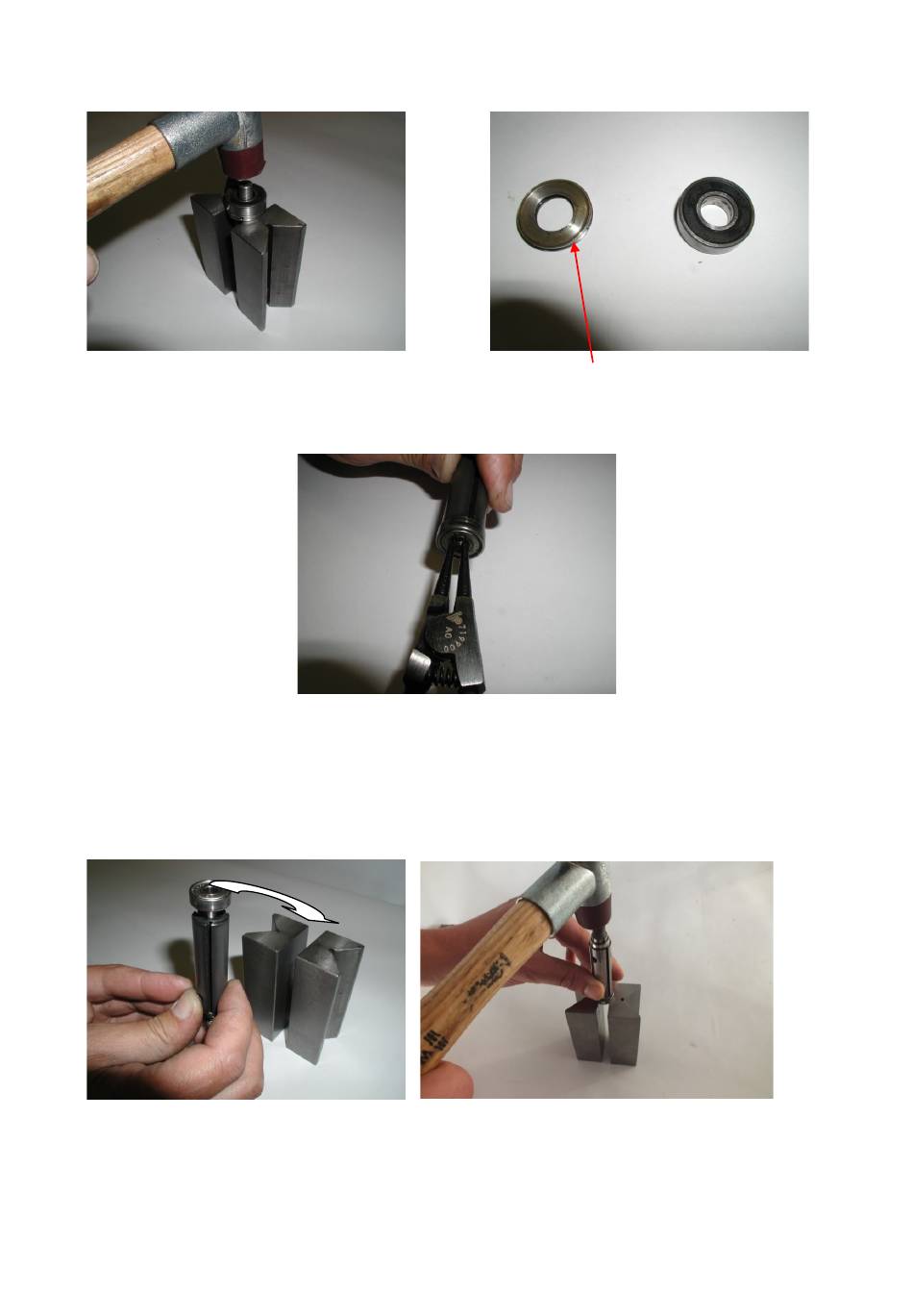

Rotor in Schraubstock o. ä. einlegen (ohne zu verspannen) und durch leichte Schläge mit
Kunststoffhammer Rotor aus großem Lager herausschlagen. Kugellager mit Entlüftungsring
kann gewechselt werden. Entlüftungsring mit Absatz in Richtung Kugellager einbauen.
Absatz in Entlüftungsring
Sicherungsring von kleinem Kugellager entfernen
Kleines Kugellager mit Stift oder Dorn entfernen. Rotor mit Luftmotorring bzw. Lager mit
Passscheibe und Sicherungsring können getauscht werden.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Passscheibe auf Rotor stecken,
kleines Kugellager aufstecken mit Kunststoffhammer bis zum Anschlag einschlagen und
Sicherungsring montieren.
36
