Ggf. Erweiterungsring montieren und auf entsprechende Nennweite aufbauen (siehe
Punkt 2.2.2 Montage und nennweitenabhängiger Aufbau Erweiterungsring).
- Zusammenstecken und Verschrauben von Fräsantrieb mit Schlauchpaket mit den 3
Schrauben M5x45 von der Befestigung der Abdeckplatte am Schlauchpaket.
- Prüfen des erforderlichen Fräswerkzeuges auf Unwucht (z. B. fehlende Schneiden;
wenn in Ordnung Fräswerkzeug anschrauben (siehe 2.5.2 Fräswerkzeug wechseln).

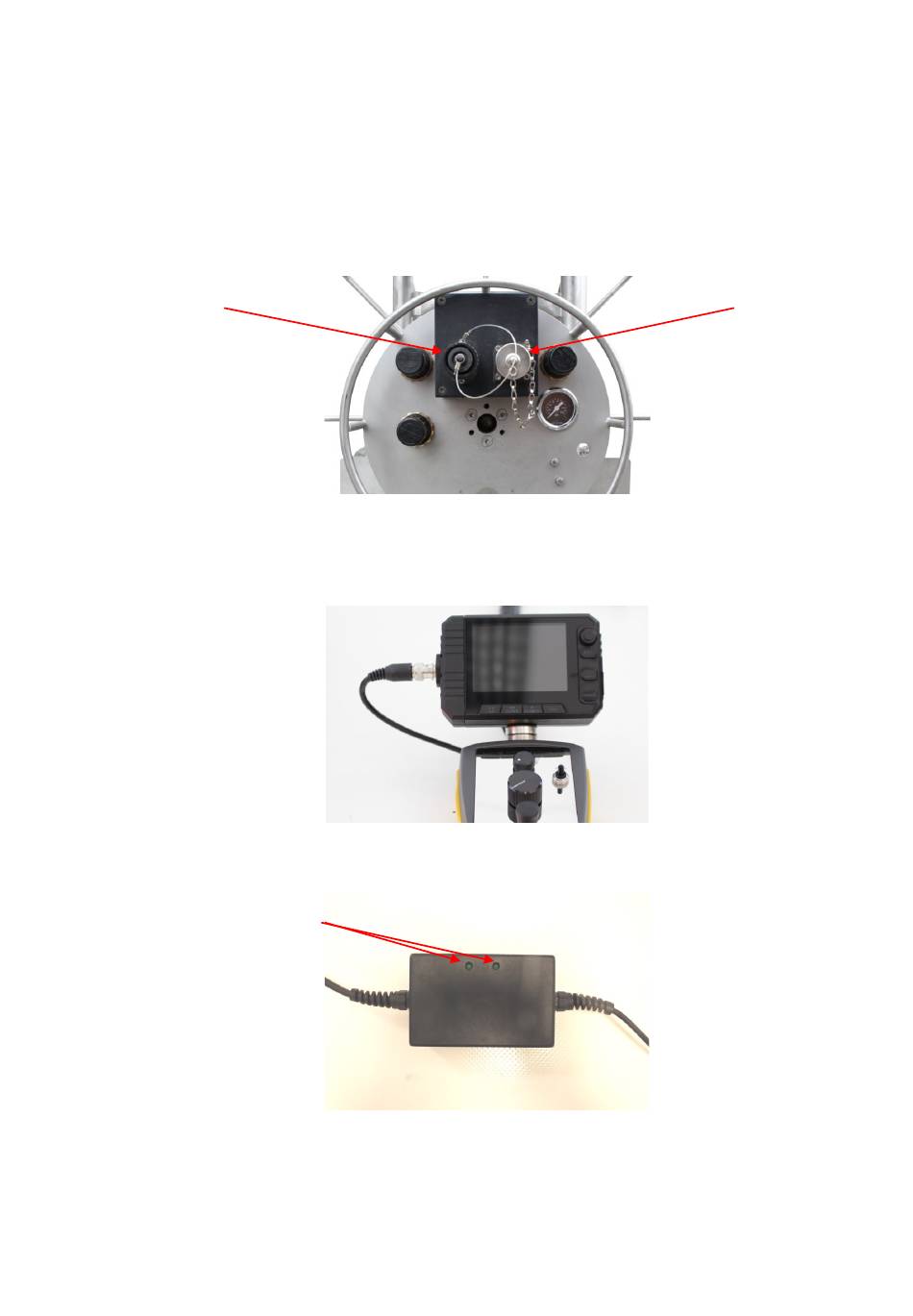

- Anschluss des Bedienteiles an die Trommel (alle Schalter am Bedienteil müssen
ausgeschaltet sein)
Anschluss für
Netzteil
Optional ist eine 5 m-Verlängerung (030 07 400), eine 10 m-Verlängerung (030 21 400)
und eine 20 m Verlängerung (030 22 400) für den Anschluss des Bedienteils an die
Trommel erhältlich.
-
Anschluss des Monitors an das Bedienteil
-
Anschluss des Netzteiles an die Trommel
2 LED zur
Netzteilüber-
wachung
-
Anschluss des Netzteils an die Stromversorgung; beide LED (grün) am Netzteil
müssen leuchten; andernfalls Baugruppe Netzteil defekt (Austausch erforderlich)
Kamerabeleuchtung muss an sein.
-
10
Anschluss für
Bedienteil
