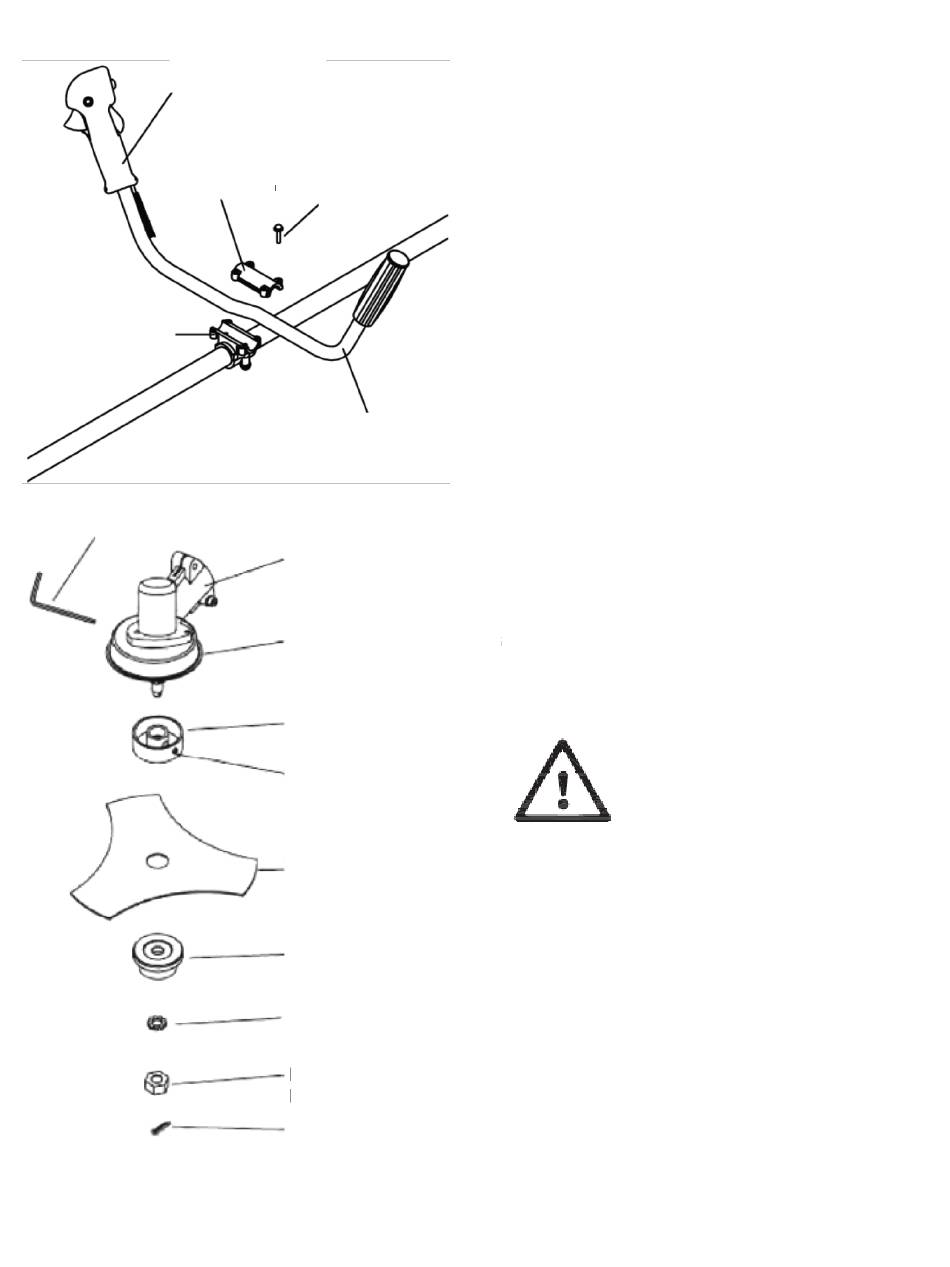

DESNA ROČICA
ZGORNJI
POKROV
SPODNJA
KONZOLA
IMBUS KLJUČ
SESTAVLJANJE ROČAJA
Ročaj vstavite v držalo. Prilagodite ga v udoben
delovni položaj in privijte štiri vijake M5 × 25.
VIJAK
M5 x 25
LEVA ROČICA
POGON
VARNOSTNI POKROV
A PRITRDILO
TRIZOBEGA
REZILA
B PRITRDILO
ZAKLEPNA PODLOŽKA
MATICA Z LEVIM
NAVOJEM
RAZCEPKA 2x16
NAMESTITEV REZILA
Trizobo rezilo namestite na nosilec A , nato
pritrdite nosilec B in nataknite zobnik.
Sklop potem pritrdite z matico, ki ima levi
navoj.
Nosilec A poravnajte z odprtino pogonu in
privijte imbus vijak s ključem, premera 4 mm.
Poskrbite, da bo imbus vijak temeljito privit.
Uporabite razcepko 2 × 16 in jo fiksirajte.
OPOZORILO -
POZOR
PREKOMERNE VIBRACIJE – TAKOJ
UGASNITE MOTOR
Močne vibracije pomenijo, da rezilo n pravilno
nameščeno - v tem primeru napravo
nemudoma izklopite in preverite pritrditev
rezila. Če rezilo ni pravilno nameščeno, to
lahko privede do poškodb. Za vzdrževanje in
servisiranje naprave, uporabljajte le originalne
dele proizvajalca.
