099-000097-EW500
05.05.2010

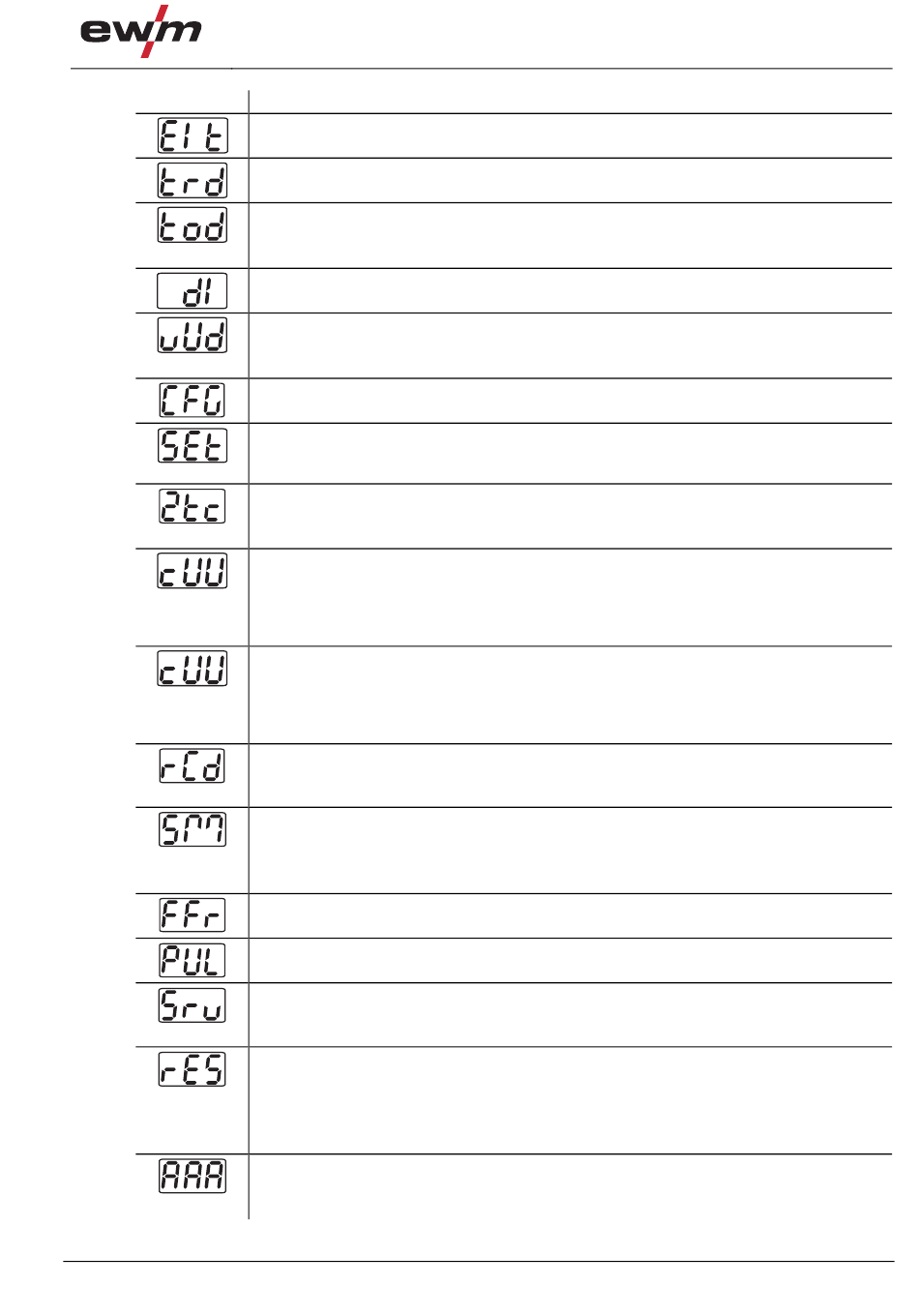

Einstellung / Anwahl
Menü verlassen
Exit
Menü Brennerkonfiguration
Schweißbrennerfunktionen einstellen
Brennermodus
• Modi 1-6: mit Tipp-Funktion (ab Werk 1)
• Modi 11-16: ohne Tipp-Funktion
Einstellung des 1. Sprungs
Einstellung: 1 bis 20 (ab Werk 1)
Up-/Down-Geschwindigkeit (Nicht im Modus 4 und 14 verfügbar)
Wert erhöhen = schnelle Stromänderung (ab Werk 10)
Wert veringern = langsame Stromänderung
Gerätekonfiguration
Einstellungen zu Gerätefunktionen und Parameterdarstellung
Schweißstromdarstellung (Start-, Absenk-, End- und Hotstart-Strom)
• Pro = Schweißstromanzeige prozentual abhängig vom Hauptstrom (ab Werk)
• Abs = Schweißstromanzeige absolut
2-Takt-Betrieb (C-Version)
• on = ein
• off = aus (ab Werk)
Zusatzdrahtschweißen, Betriebsart
• I>0 = Zusatzdrahtbetrieb für automatisierte Anwendungen,
Draht wird gefördert wenn Strom fließt
• 2t bis 4t = Betriebsart 2-Takt bis 4-Takt
• off = Zusatzdraht ausgeschaltet, Drahtelektrode wird nicht gefördert (ab Werk)
Zusatzdrahtschweißen, Drahtelektrodendurchmesser
Nicht erforderlich bei WIG-Schweißen (Manuell).
• JOB = Drahtelektrodendurchmesser wird aus dem zuvor gewählten JOB entnommen
(ab Werk)
• dxx = Drahtdicke 0,6 mm bis 1,6 mm
Umschaltung Stromdarstellung (E-Hand)
• on = Istwertanzeige
• off = Sollwertanzeige (ab Werk)
spotMatic
Variante zu Betriebsart spotArc, Zündung mit Werkstückberührung
• on = ein
• off = aus (ab Werk)
Rampenfunktion, Fernsteller RTF 1
Die Rampenfunktion kann Ein- oder Ausgeschaltet werden
Pulsen in der Up- und Downslope-Phase
Die Funktion kann Ein- oder Ausgeschaltet werden
Servicemenü
Änderungen im Servicemenü dürfen ausschließlich durch autorisiertes Servicepersonal
erfolgen!
Reset (Zurücksetzen auf Werkseinstellungen)
• off = aus (ab Werk)
• CFG = Zurücksetzen der Werte im Menü Gerätekonfiguration
• CPL = Komplettes Zurücksetzen aller Werte und Einstellungen
Der Reset wird beim Verlassen des Menüs durchgeführt (EXIT).
activArc Spannungsmessung
• on = Funktion ein (ab Werk)
• off = Funktion aus
Aufbau und Funktion
Menüs und Untermenüs der Gerätesteuerung
