5.7.6.8

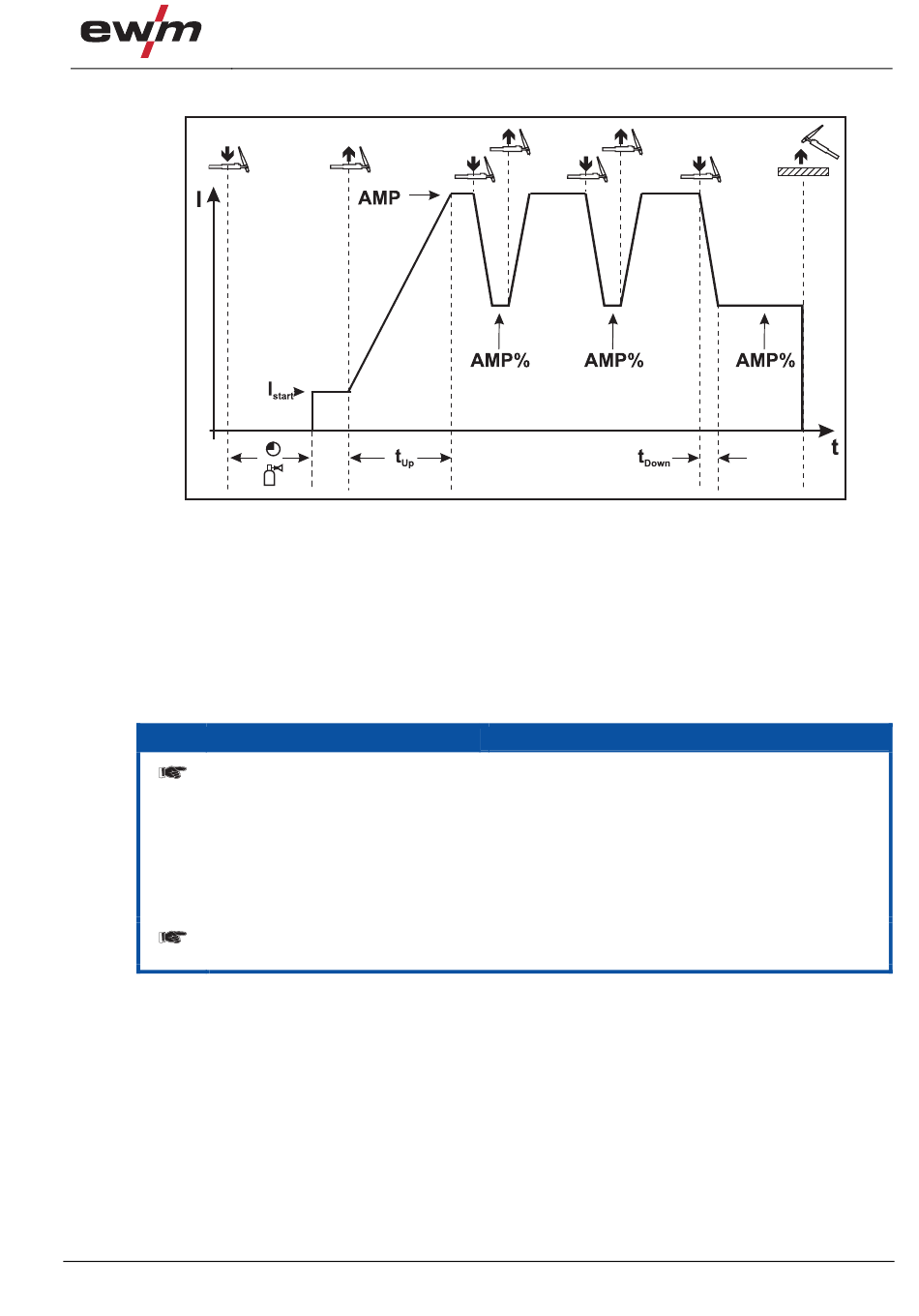

2-Takt-Betrieb C-Version

1.Takt
• Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
(Suchlichtbogen bei Minimaleinstellung). HF schaltet ab.
2.Takt
• Brennertaster 1 loslassen.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf Hauptstrom AMP an.
Durch Betätigen von Brennertaster 1 beginnt der Slope (tS1) vom Hauptstrom AMP auf
Absenkstrom AMP%. Durch Loslassen des Brennertasters beginnt der Slope (tS2) vom
Absenkstrom AMP% wieder auf den Hauptstrom AMP. Dieser Vorgang kann beliebig oft
wiederholt werden.
Der Schweißvorgang wird durch den Lichtbogenabriss im Absenkstrom beendet
(entfernen des Brenners vom Werkstück, bis der Lichtbogen erlischt).
Die Slopezeiten können eingestellt werden (siehe Kapitel "Erweiterte Einstellungen"
Punkt "Slopezeiten für Absenkstrom AMP% bzw. Pulsflanken einstellen".
Diese Betriebsart muss freigeschaltet werden (Siehe Kapitel "Erweiterte Einstellungen"
im Unterpunkt "Betriebsart WIG-2-Takt C-Version").
099-000097-EW500
05.05.2010
Aufbau und Funktion
Abbildung 5-18
HINWEIS
Anwahl Schweißaufgabe
