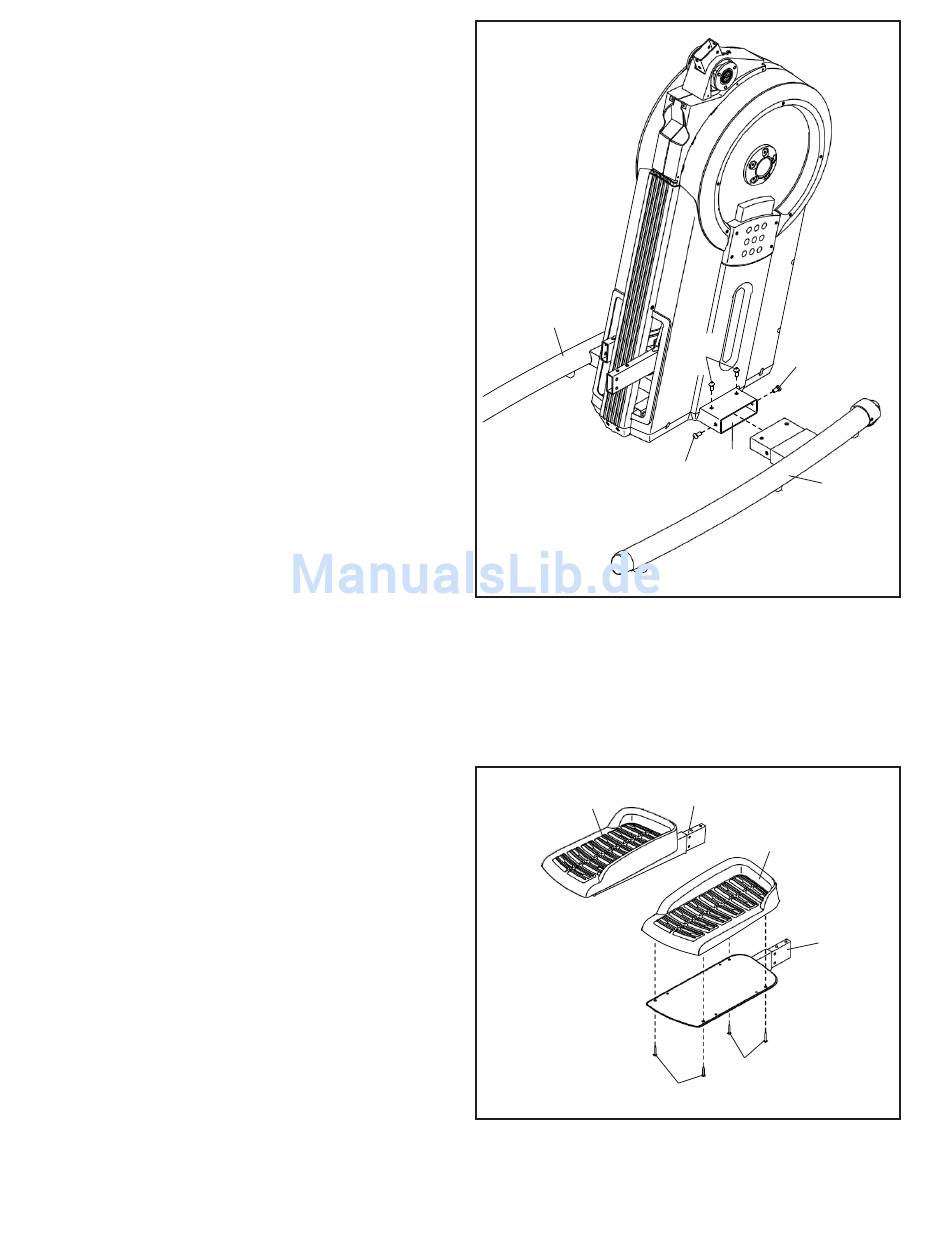

2. Lassen Sie eine zweite Person Teile des
Verpackungsmaterials
(nicht abgebildet) unter die rechte Seite des
Rahmens (1) legen. Lassen Sie die zweite
Person anschließend den Rahmen
festhalten, damit dieser nicht umkippen
kann, während Sie diesen Montageschritt
ausführen.
Nehmen Sie den rechten und den linken
Stabilisator (8, 9) und positionieren Sie diese
wie abgebildet.
Befestigen Sie den rechten Stabilisator (8) mit
vier Schrauben M10 x 20 mm (110) am
Rahmen (1); schrauben Sie alle Schrauben
per Hand ein, bevor Sie sie festziehen.
Entfernen Sie anschließend das
Verpackungsmaterial von der Unterseite des
Rahmens (1).
Befestigen Sie den linken Stabilisator (9) auf
die gleiche Weise.
3. Nehmen Sie die rechte und linke
Pedalaufnahme (2, 3) und das rechte und linke
Pedal (22, 23), und positionieren Sie diese wie
auf der Abbildung dargestellt..
Befestigen Sie das rechte Pedal (22) mit vier
Schrauben M6 x 12mm (108) an der rechten
Pedalaufnahme (2); schrauben Sie alle
Schrauben per Hand ein, bevor Sie sie
festziehen.
Befestigen Sie das linke Pedal (23) auf
gleiche Weise an der linken
Pedalaufnahme (3).
2
9
3
23
7
110
110
1
110
8
3
22
2
108
108
