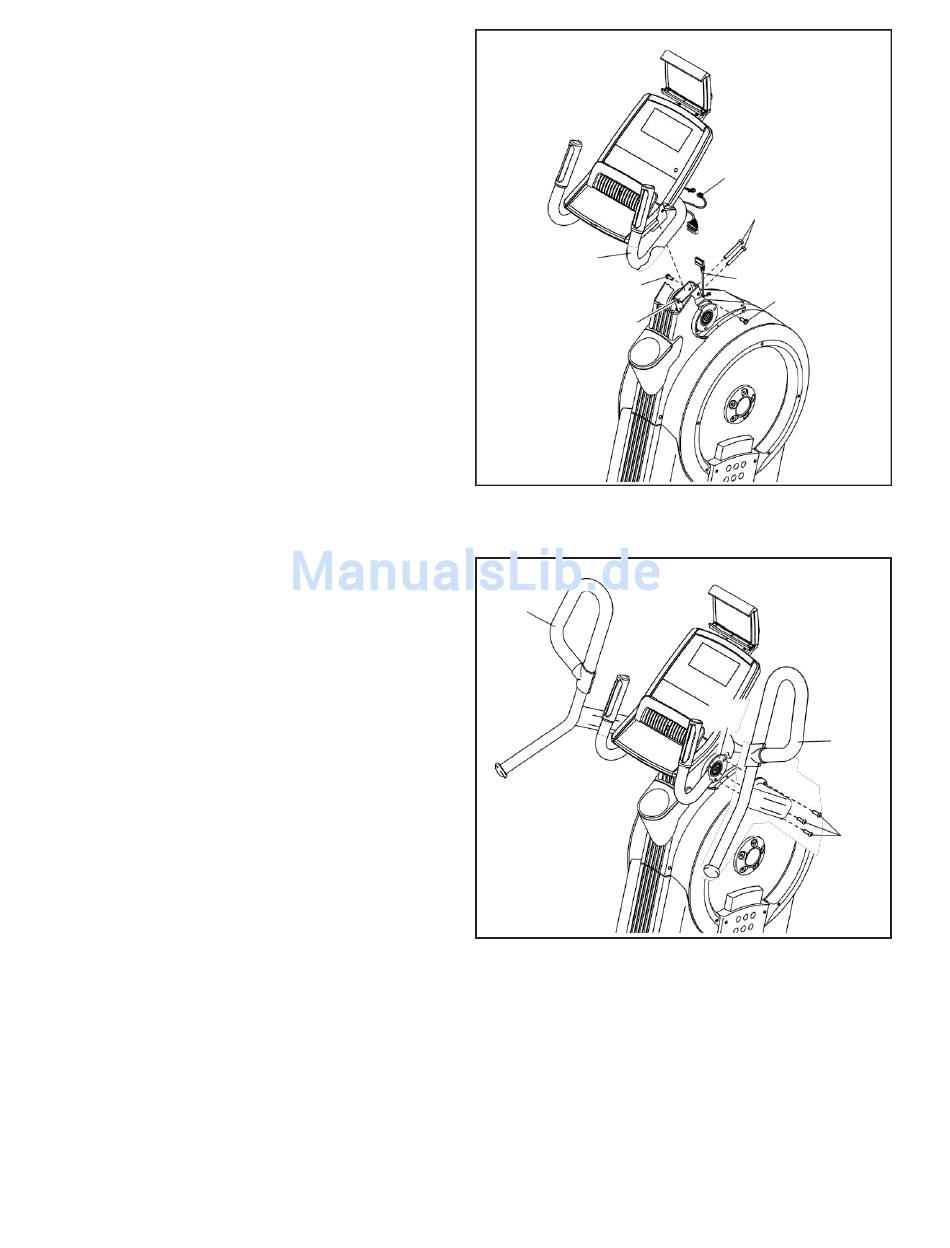

8. Lassen Sie eine zweite Person die
Bedienfeldhalterung (4) nahe dem Rahmen (1)
festhalten. Verbinden Sie die Kabel vom
Bedienfeld mit dem Hauptkabel (115) und dem
Pulskabel (117).
Tipp: Achten Sie darauf, keine Kabel
einzuklemmen. Befestigen Sie die
Bedienfeldhalterung (4) mit zwei Schrauben
M8 x 86 mm (109) und zwei Schrauben M8 x
15 mm (96) am Rahmen (1); schrauben Sie
alle Schrauben per Hand ein, bevor Sie sie
festziehen.
9. Nehmen Sie den rechten und den linken
Handgriff (10, 11).
Stellen Sie sicher, dass sich die Pedale auf
gleicher Höhe befinden (nicht abgebildet).
Befestigen Sie den rechten Handgriff (10) mit
drei Schrauben M8 x 25 mm (105) an der
rechten Handgriffstrebe (15); schrauben Sie alle
Schrauben per Hand ein, bevor Sie sie
festziehen. Um das Festziehen der Schrauben
zu erleichtern, kann es hilfreich sein, den
rechten Handgriff zu drehen.
Befestigen Sie den linken Handgriff (11) auf
die gleiche Weise.
8
4
96
1
9
11
10
Achten Sie
darauf, keine
Kabel
einzuklemmen.
117
109
115
96
15
10
105
