Pro-Form Cardio-Hiit Trainer Benutzerhandbuch Seite 11

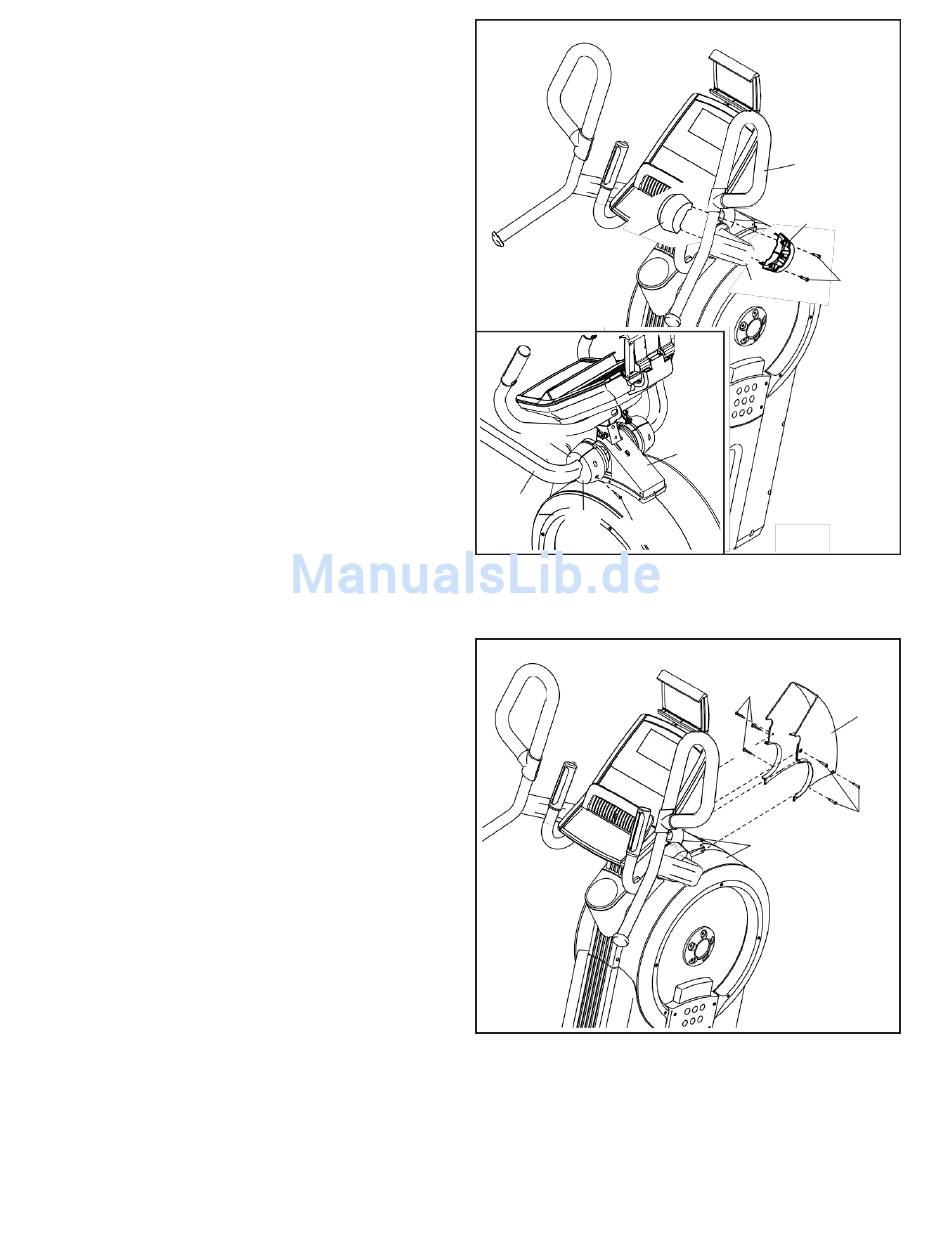

10. Nehmen Sie die hintere und die vordere
Achsabdeckung (65, 66).
Drücken Sie einen Satz bestehend aus hinterer
und vorderer Achsabdeckung (65, 66)
zusammen um den rechten Handgriff (10) nahe
der Ablage (A). Befestigen Sie alles mithilfe von
zwei Schrauben
M4 x 22 mm (107) miteinander.
Siehe dazu die kleine Abbildung. Führen Sie
die hintere und die vordere Achsabdeckung (65,
66) zur Schutzabdeckung (12). Befestigen Sie
die vordere Achsabdeckung mit einer Schraube
M4 x 22 mm (107).an der rechten Strebe (10).
Wiederholen Sie diesen Schritt auf der
anderen Seite des Geräts.
11. Befestigen Sie den vorderen Handgriff (52) mit
sechs Schrauben M4 x 16 mm (101) an der
linken und der rechten Abdeckung (50, 51);
schrauben Sie alle Schrauben per Hand ein,
bevor Sie sie festziehen.
10
65
65
10
66
107
11
11
10
66
A 107
12
101
101
50, 51
52
