KIT VALVOLE MONTATE IN FABBRICA
I kit valvole sono disponibili in diverse opzioni:
• valvola 2 vie motorizzata ON/OFF o MODULANTE (tabella a pagina
59)
• valvola 3 vie motorizzata ON/OFF o MODULANTE (tabella a pagina
59)
• valvola 2 vie pressure indipendent motorizzata ON/OFF (fare rife-
rimento al manuale specifico Pressure independent FC66006204)
collegati ai pannelli di controllo per il fan coil, consentono la regolazione
della temperatura dell'ambiente interrompendo il flusso dell'acqua at-
traverso lo scambiatore di calore.
Il kit include:
• valvola
• attuatore elettrotermico
• kit idraulico per installazione della valvola sulla batteria
Per i Kv e le caratteristiche idrauliche delle valvole 2 e 3 vie vedi tabelle
di pagina 59.
Per ulteriori informazioni riferirsi al manuale tecnico specifico per i kit
valvole.

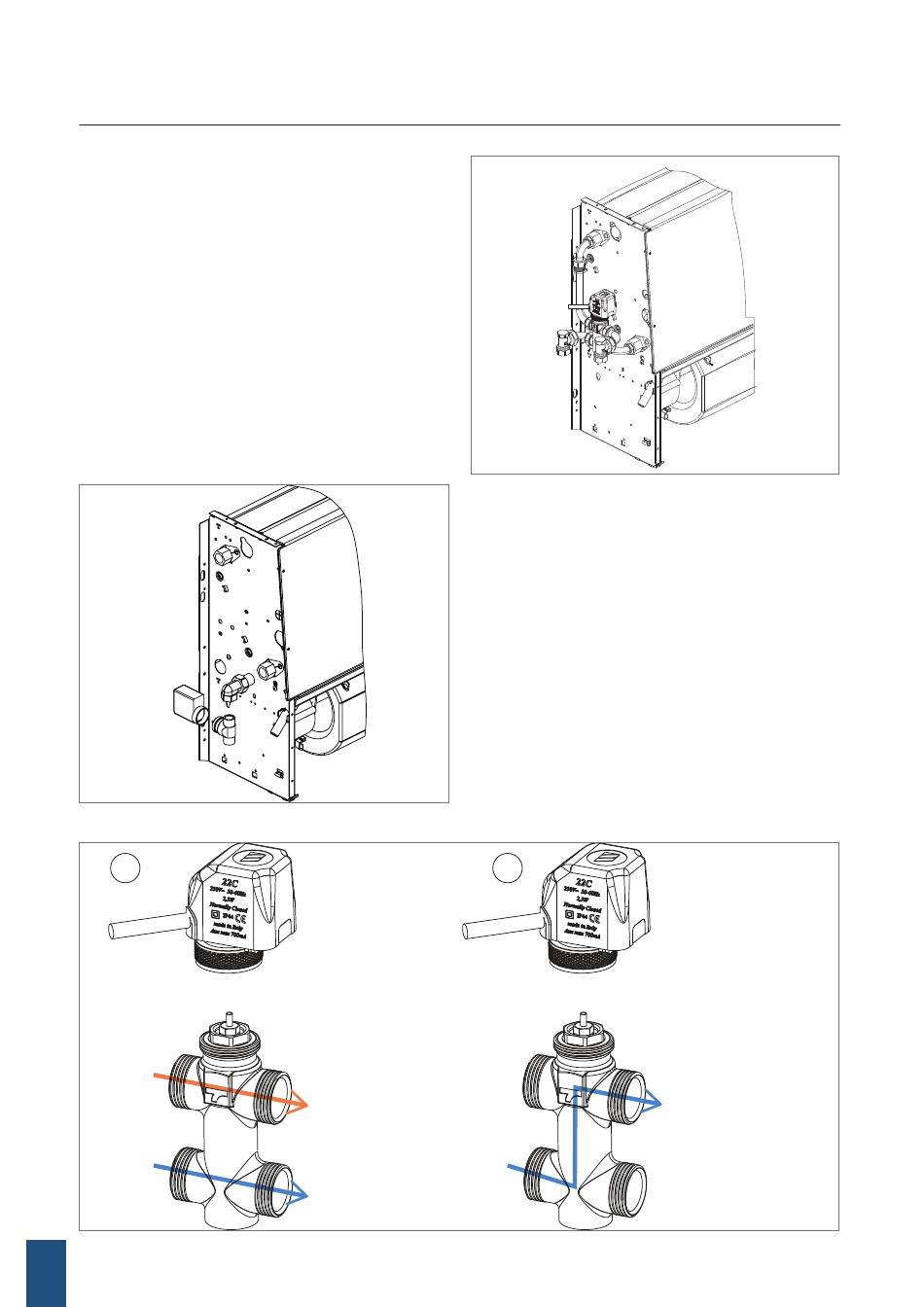

Kit valvole 2 vie montate in fabbrica
Kit valvole 3vie montate in fabbrica 1) On mode ; 2) By-Pass mode
1
OUTLET COIL
INLET VALVE
6
FWZ / FWR / FWS
Kit valvole 3 vie montate in fabbrica
OUTLET VALVE
INLET VALVE
INLET COIL
2
OUTLET VALVE
