GYÁRILAG BESZERELT SZELEPKÉSZLET
A szelepkészletek többféle változatban kaphatók:
Kétutas motoros BE/KI vagy MODULÁLÓ szelep (táblázat, 59. oldal)
3 utas motoros BE/KI vagy MODULÁLÓ szelep (táblázat, 59. oldal)
Kétutas nyomásfüggetlen motoros BE/KI szelep (lásd az FC66006204 nyomás-
független kézikönyvet) 59. oldal
összekötnek berendezések vezérlőpaneleivel, lehetővé teszi a körn yezeti hő-
mérséklet szabályozását azáltal, hogy megszakítja a víz áramlását a hőcserélőn
keresztül.
A készlet az alábbi részekből áll:
• szelep
• elektrotermikus aktuátor
• hidraulikus készlet a szelep tekercsre való felszereléséhez
A 2- és 3-utas szelepek Kv-értékét és hidraulikus jellemzőit lásd a táblázatban a
59. oldalon.
További információkért tekintse meg a szelepkészletek speciális műszaki
kézikönyvét.

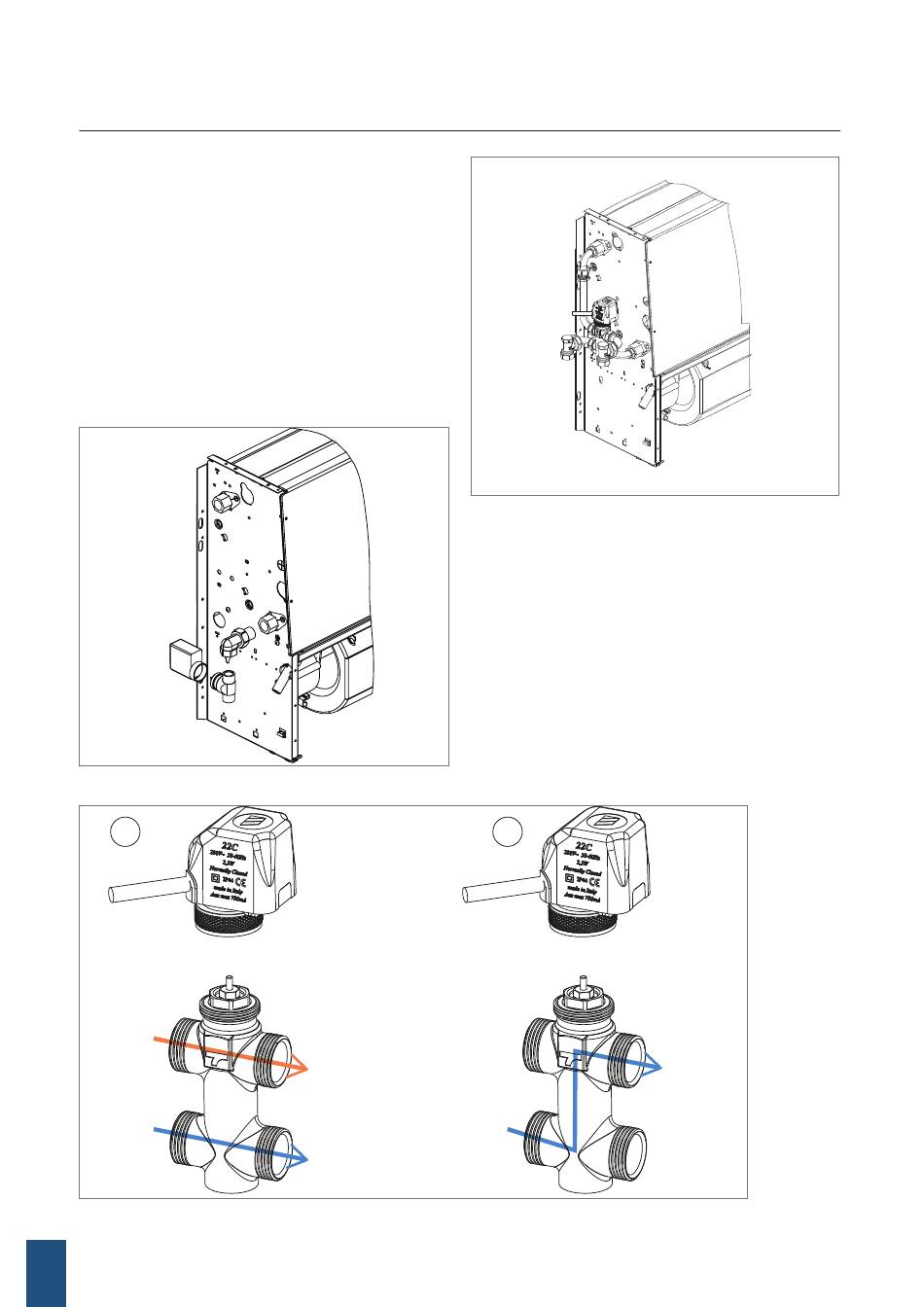

Gyárilag beszerelt 2 utas szelepkészlet
Gyárilag beszerelt 3 utas szelepkészlet 1) On mode ; 2) By-Pass mode
