KIT VANNES MONTÉ EN USINE
Les kits de vannes sont disponibles en différentes options:
• Vanne 2 voies motorisée ON/OFF ou MODULANT (table pag. 59)
• Vanne 3 voies motorisée ON/OFF ou MODULANT (table pag. 59)
• Vanne 2 voies pressure independet, motorisée ON/OFF (se référer au ma-
nuel du Pressure independent FC66006204) p. 59.
Connectés aux panneaux de contrôle du ventilo-convecteur, ils permettent
de réguler la température ambiante en interrompant le flux d'eau à travers
l'échangeur de chaleur.
Le kit comprend:
• vanne
• actionneur électrothermique
• kit hydraulique pour l'installation de la valve sur l'echangeur de chaleur
Pour plus d'informations, se reporter au manuel technique spécifique des kits
de vannes.
Pour Kv et caractéristiques hydrauliques du vannès à 2-3 voies voir tables
pag.59.
Pour d'autres informations, consultez le manuel technique spécifique.
ù

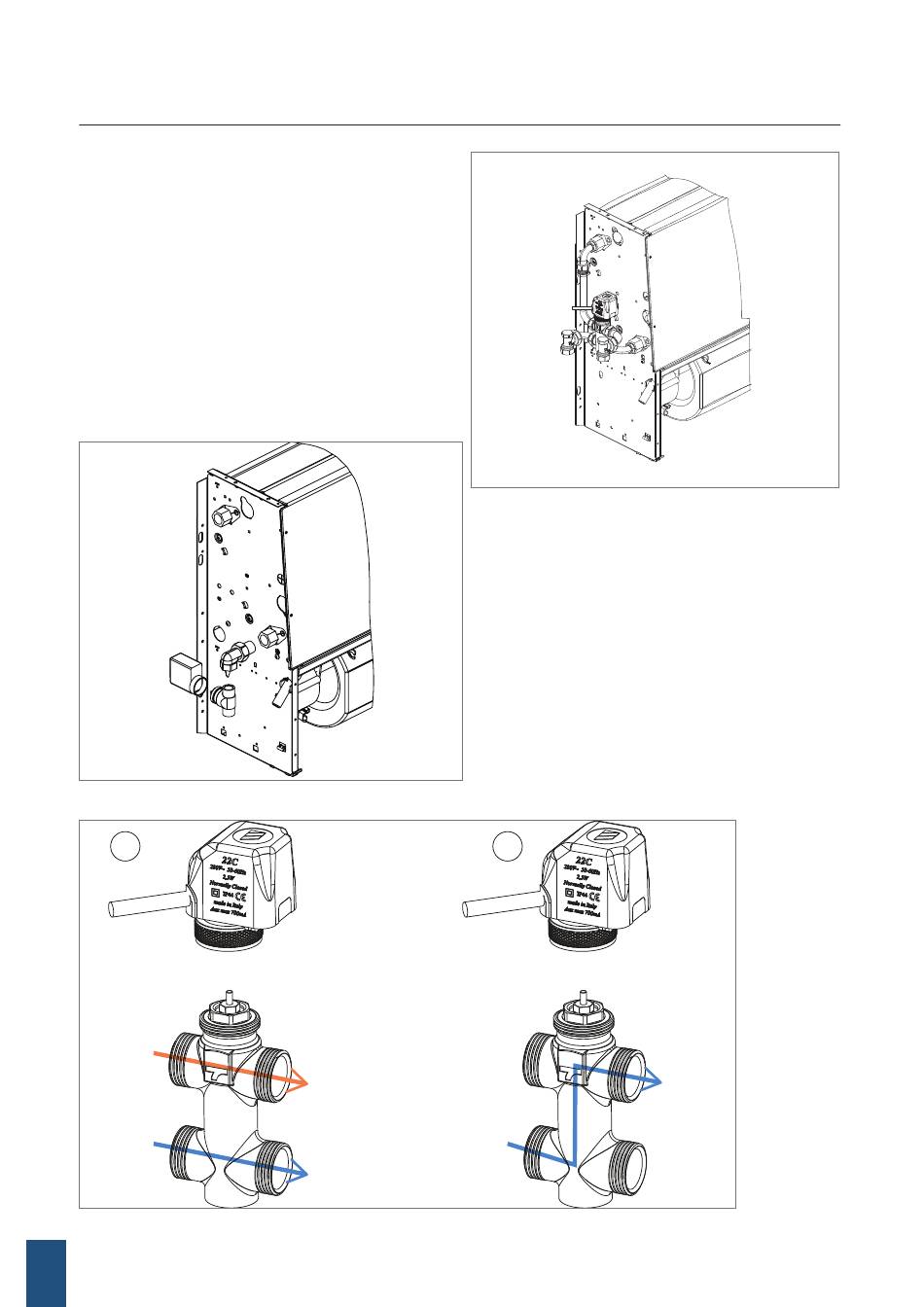

Kit vanne 2 voies montè en usine
Kit vanne 3 voies montè en usine: 1) On mode ; 2) By-Pass mode
1
OUTLET COIL
INLET VALVE
22
FWZ / FWR / FWS
Kit vanne 3 voies monté en usine
OUTLET VALVE
INLET VALVE
INLET COIL
2
OUTLET VALVE
