WERKSEITIG MONTIERTER VENTILSATZ
Ventilkits sind in verschiedenen Ausführungen erhältlich:
• motorisiertes 2-Wege-Ventil ON/OFF oder MODULATING (Tabelle
Seite 59)
• motorisiertes 3-Wege-Ventil ON/OFF oder MODULATING (Tabelle
Seite 59)
• Pressure independent motorisiertes 2-Wege-Ventil ON/OFF (siehe
Handbuch für druckunabhängige Ventile FC66006204) s.59.
Ventil, angeschlossen an die Steuerung für erlaubt die Temperaturregelung durch
Unterbrechung des Wasserflusses durch den Wärmetauscher.
Il kit include:
• Ventile
• Elektrothermischer Antrieb
• Hydrauliksatz für die Ventilinstallation an der Batterie
Für Kv und hydraulische Eigenschaften von 2-Wege- und 3-Wege-Venti-
len siehe Tabellen auf Seite 59.
Weitere Informationen finden Sie in den technischen Handbüchern der
Ventilbausätze.

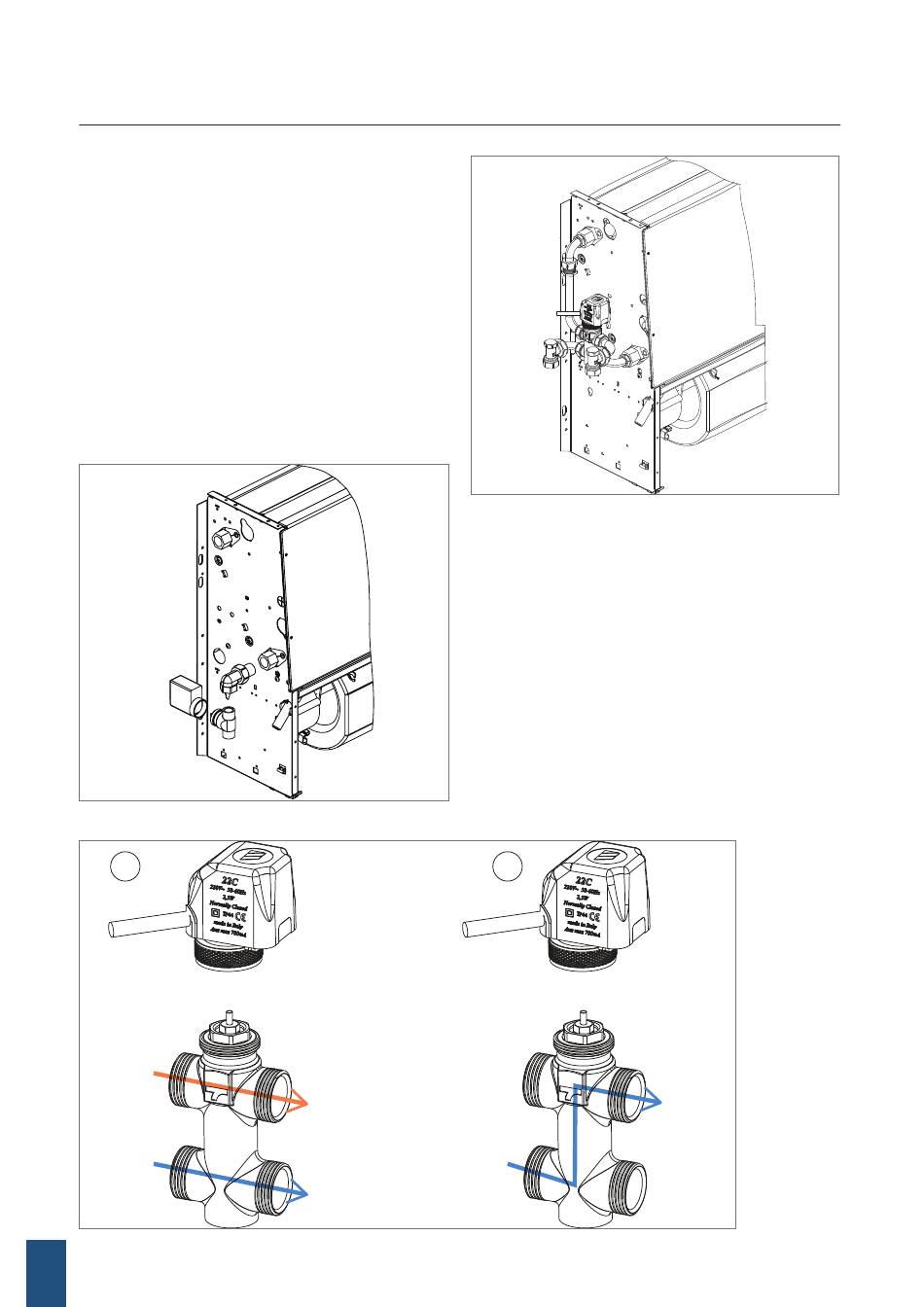

Werkseitig montierter 2-Wege-Ventilsatz
Werkseitig montierter 3-Wege-Ventilsatz: 1) On mode ; 2) By-Pass mode
1
OUTLET COIL
INLET VALVE
30
FWZ / FWR / FWS
Werkseitig montierter 3-Wege-Ventilsatz
OUTLET VALVE
INLET VALVE
INLET COIL
2
OUTLET VALVE
