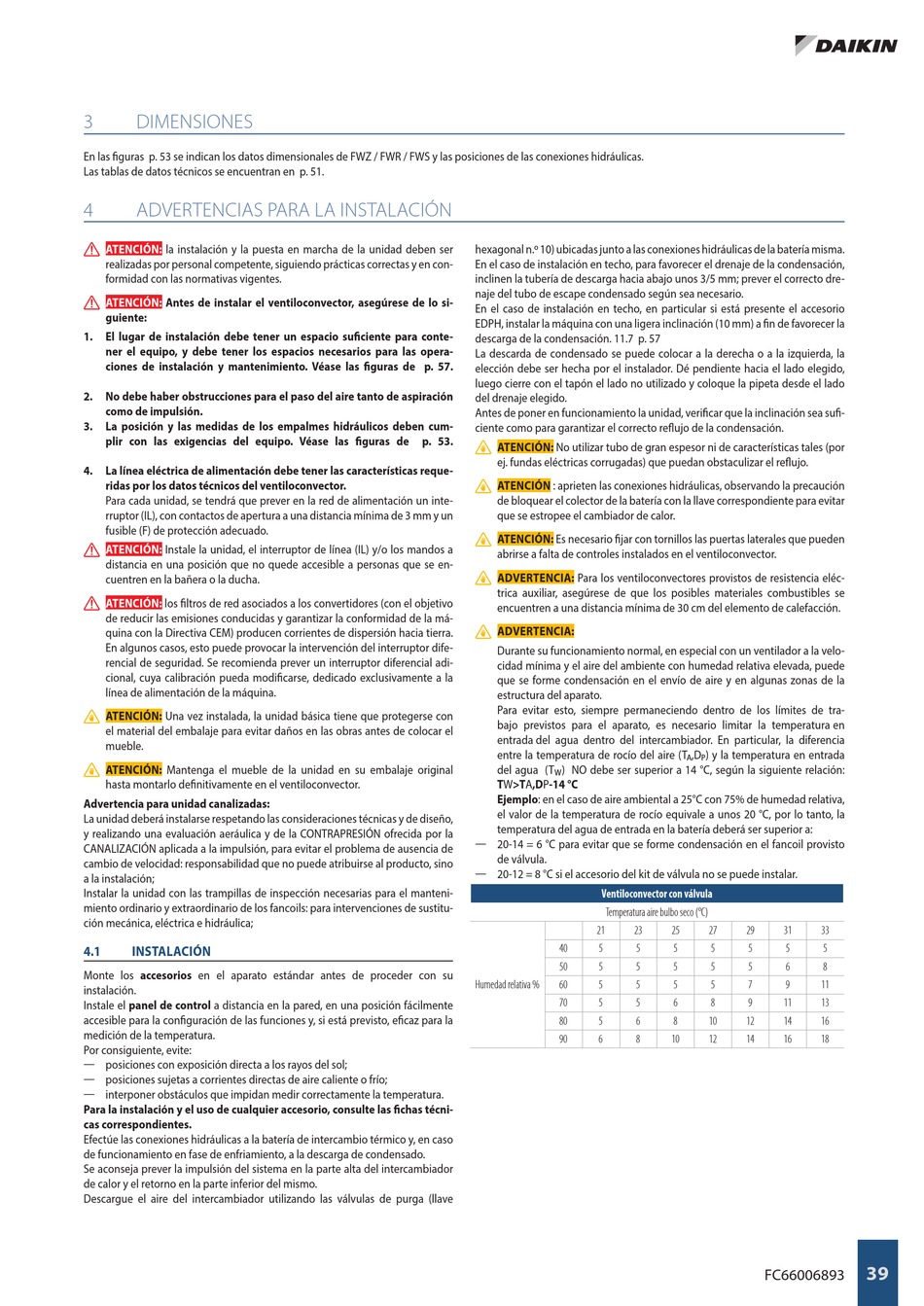

3 DIMENSIONES
En las figuras p. 53 se indican los datos dimensionales de FWZ / FWR / FWS y las posiciones de las conexiones hidráulicas.
Las tablas de datos técnicos se encuentran en p. 51.
4 ADVERTENCIAS PARA LA INSTALACIÓN
A ATENCIÓN: la instalación y la puesta en marcha de la unidad deben ser
realizadas por personal competente, siguiendo prácticas correctas y en con-
formidad con las normativas vigentes.
A ATENCIÓN: Antes de instalar el ventiloconvector, asegúrese de lo si-
guiente:
1. El lugar de instalación debe tener un espacio suficiente para conte-
ner el equipo, y debe tener los espacios necesarios para las opera-
ciones de instalación y mantenimiento. Véase las figuras de p. 57.
2. No debe haber obstrucciones para el paso del aire tanto de aspiración
como de impulsión.
3. La posición y las medidas de los empalmes hidráulicos deben cum-
plir con las exigencias del equipo. Véase las figuras de p. 53.
4. La línea eléctrica de alimentación debe tener las características reque-
ridas por los datos técnicos del ventiloconvector.
Para cada unidad, se tendrá que prever en la red de alimentación un inte-
rruptor (IL), con contactos de apertura a una distancia mínima de 3 mm y un
fusible (F) de protección adecuado.
A ATENCIÓN: Instale la unidad, el interruptor de línea (IL) y/o los mandos a
distancia en una posición que no quede accesible a personas que se en-
cuentren en la bañera o la ducha.
A ATENCIÓN: los filtros de red asociados a los convertidores (con el objetivo
de reducir las emisiones conducidas y garantizar la conformidad de la má-
quina con la Directiva CEM) producen corrientes de dispersión hacia tierra.
En algunos casos, esto puede provocar la intervención del interruptor dife-
rencial de seguridad. Se recomienda prever un interruptor diferencial adi-
cional, cuya calibración pueda modificarse, dedicado exclusivamente a la
línea de alimentación de la máquina.
B ATENCIÓN: Una vez instalada, la unidad básica tiene que protegerse con
el material del embalaje para evitar daños en las obras antes de colocar el
mueble.
B ATENCIÓN: Mantenga el mueble de la unidad en su embalaje original
hasta montarlo definitivamente en el ventiloconvector.
Advertencia para unidad canalizadas:
La unidad deberá instalarse respetando las consideraciones técnicas y de diseño,
y realizando una evaluación aeráulica y de la CONTRAPRESIÓN ofrecida por la
CANALIZACIÓN aplicada a la impulsión, para evitar el problema de ausencia de
cambio de velocidad: responsabilidad que no puede atribuirse al producto, sino
a la instalación;
Instalar la unidad con las trampillas de inspección necesarias para el manteni-
miento ordinario y extraordinario de los fancoils: para intervenciones de sustitu-
ción mecánica, eléctrica e hidráulica;
4.1 INSTALACIÓN
Monte los accesorios en el aparato estándar antes de proceder con su
instalación.
Instale el panel de control a distancia en la pared, en una posición fácilmente
accesible para la configuración de las funciones y, si está previsto, eficaz para la
medición de la temperatura.
Por consiguiente, evite:
Ū posiciones con exposición directa a los rayos del sol;
Ū posiciones sujetas a corrientes directas de aire caliente o frío;
Ū interponer obstáculos que impidan medir correctamente la temperatura.
Para la instalación y el uso de cualquier accesorio, consulte las fichas técni-
cas correspondientes.
Efectúe las conexiones hidráulicas a la batería de intercambio térmico y, en caso
de funcionamiento en fase de enfriamiento, a la descarga de condensado.
Se aconseja prever la impulsión del sistema en la parte alta del intercambiador
de calor y el retorno en la parte inferior del mismo.
Descargue el aire del intercambiador utilizando las válvulas de purga (llave
hexagonal n.º 10) ubicadas junto a las conexiones hidráulicas de la batería misma.
En el caso de instalación en techo, para favorecer el drenaje de la condensación,
inclinen la tubería de descarga hacia abajo unos 3/5 mm; prever el correcto dre-
naje del tubo de escape condensado según sea necesario.
En el caso de instalación en techo, en particular si está presente el accesorio
EDPH, instalar la máquina con una ligera inclinación (10 mm) a fin de favorecer la
descarga de la condensación. 11.7 p. 57
La descarda de condensado se puede colocar a la derecha o a la izquierda, la
elección debe ser hecha por el instalador. Dé pendiente hacia el lado elegido,
luego cierre con el tapón el lado no utilizado y coloque la pipeta desde el lado
del drenaje elegido.
Antes de poner en funcionamiento la unidad, verificar que la inclinación sea sufi-
ciente como para garantizar el correcto reflujo de la condensación.
ATENCIÓN: No utilizar tubo de gran espesor ni de características tales (por
B
ej. fundas eléctricas corrugadas) que puedan obstaculizar el reflujo.
B ATENCIÓN : aprieten las conexiones hidráulicas, observando la precaución
de bloquear el colector de la batería con la llave correspondiente para evitar
que se estropee el cambiador de calor.
B ATENCIÓN: Es necesario fijar con tornillos las puertas laterales que pueden
abrirse a falta de controles instalados en el ventiloconvector.
B ADVERTENCIA: Para los ventiloconvectores provistos de resistencia eléc-
trica auxiliar, asegúrese de que los posibles materiales combustibles se
encuentren a una distancia mínima de 30 cm del elemento de calefacción.
B ADVERTENCIA:
Durante su funcionamiento normal, en especial con un ventilador a la velo-
cidad mínima y el aire del ambiente con humedad relativa elevada, puede
que se forme condensación en el envío de aire y en algunas zonas de la
estructura del aparato.
Para evitar esto, siempre permaneciendo dentro de los límites de tra-
bajo previstos para el aparato, es necesario limitar la temperatura en
entrada del agua dentro del intercambiador. En particular, la diferencia
entre la temperatura de rocío del aire (T
del agua (T ) NO debe ser superior a 14 °C, según la siguiente relación:
W
TW>TA,DP-14 °C
Ejemplo: en el caso de aire ambiental a 25°C con 75% de humedad relativa,
el valor de la temperatura de rocío equivale a unos 20 °C, por lo tanto, la
temperatura del agua de entrada en la batería deberá ser superior a:
Ū 20-14 = 6 °C para evitar que se forme condensación en el fancoil provisto
de válvula.
Ū 20-12 = 8 °C si el accesorio del kit de válvula no se puede instalar.
Ventiloconvector con válvula
Temperatura aire bulbo seco (°C)
21 23
40 5 5
50 5 5
Humedad relativa % 60 5 5
70 5 5
80 5 6
90 6 8
,D ) y la temperatura en entrada
A P
25 27 29 31 33
5 5 5 5 5
5 5 5 6 8
5 5 7 9 11
6 8 9 11 13
8 10 12 14 16
10 12 14 16 18
