Seite 2: Auslegung Und Abmessungen

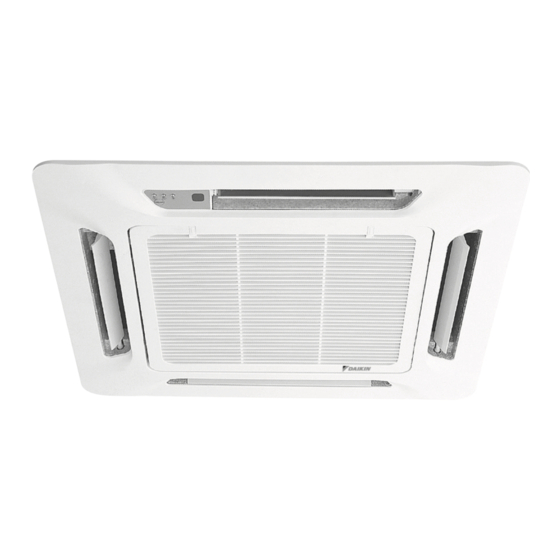

AUSLEGUNG UND ABMESSUNGEN Innen-Gerät: Deckenkassetten-Gebläsekonvektor C-Serie. SIEHE DETAIL A WASSEREINTRITTSÖFFNUNG WASSERAUSTRITTSÖFFNUNG DETAIL A Alle dimensionen sind in mm Dimensionen Modell FWF02CATNMV1 / FWF03CATNMV1 / FWF04CATNMV1... -
Seite 3: Vorsichtmassnahmen
INSTALLATIONSHANDBUCH Das vorliegende Handbuch enthält die Installationsanweisungen für einen sicheren und ordnungsgemäßen Betrieb dieser Anlage. Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein. Vor der Inbetriebnahme des Klimagerätes dieses Handbuch bitte aufmerksam zur Kenntnis nehmen und für künftigen Bedarf aufbewahren. Dieses Gerät für den Betrieb durch Fachleute oder geschulte Benutzer in Geschäften, der Leichtindustrie und in landwirtschaftlichen Betrieben sowie für gewerbliche Zwecke durch Laien ausgelegt. -
Seite 4: Wichtiger Hinweis
WICHTIGER HINWEIS VOLLSTÄNDIG ISOLIERTES KORK-BAND ISOLIERUNG ÜBER DIE KÜHLWASSERLEITUNG INSTALLATION DES INNENGERÄTES Vorbereitende Massnahmen Min. 0,5 m Min. 0,5 m Min. 0,5 m Wandelement Fußboden • Netzspannungsschwankungen dürfen nicht um mehr als ±10% von der Nennspannung abweichen. Die Stromleitungen müssen vom Aufschweißen von Transformatoren, wodurch bei der Stromversorgung hohe Schwankungen entstehen können, abhängig sein. - Seite 5 Installation Des Geräts • Messen und markieren Sie die Position der Abhängstange. Bohren Sie das Loch für die Winkelmutter in die Decke und befestigen Sie die Abhängstange. 15.0 538,0 18,0 • Die Installationsschablone ist zwecks Berücksichtigung von Schwankungen der Temperatur und relativen Luftfeuchtigkeit verlängert.
- Seite 6 Sperre für das Abdeckgitter (Der Schutz für bewegliche Teile, die der Benutzer direkt berühren kann) Die Sperre für das Abdeckgitter sollte wie in der unten abgebildeten Darstellung installiert werden. Rahmen Einlassgitter Sperre für das Abdeckgitter (2 Stück) Schraube M4 x 6 (2 Stück) Falls das Gerät gewartet werden muss, sind folgende Schritte durchzuführen: 1.
- Seite 7 Wasserleitungsanschluss • Das Innengerät ist mit einem Wasserauslaß- und Wassereinlaufstutzen ausgestattet. Ein Luftloch wird mit dem Anschluss für die Spülluft angepasst. • Ein 3-Wege wird benötigt, um das gekühlte Wasser ab- oder umzuleiten. • Bei der Montage am Einsatzort werden ein schwarzes Stahlrohr, ein geschlossenzelliges Polyurethanrohr und ein Kupferrohr empfohlen.
- Seite 8 KABELANSCHLUß Dies ist ein möglicher Verdrahtungsverlauf. Je nach Kühlgerät kann er von diesem hier abweichen, wobei er den örtlichen und nationalen Standards und Bestimmungen zu entsprechen hat. Modell: FWF02CATNMV1 / FWF03CATNMV1 / FWF04CATNMV1 FCU 1 FCU 2 FCU 3 VALVE...
- Seite 9 • Alle Adern sind fest zu verdrahten. • Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren. • Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden. • Das Anschlusskabel muss zumindest dem H07RN-F entsprechen. •...
-
Seite 10: Betriebsleuchtanzeige
BETRIEBSLEUCHTANZEIGE Fernbedienung Wenn ein Infrarotsignal vorliegt, bestätigt der Infrarot-Empfänger am Raumgerät den Empfang mit einem Signalton. Fehlerbeschreibung Kühlen-LED Fehleranzeige Raum-Sensorfehler 1 Blinkzeichen Rohrwasser-Sensorfehler 2 Blinkzeichen Wasserpumpenfehler 6 Blinkzeichen Rohrwasser-Temperaturfehler 5 Blinkzeichen * Fensteröffnung aktiviert 3 Blinkzeichen * Frostschutz-Modus aktiviert 7 Blinkzeichen * Lastabwurf aktiviert 8 Blinkzeichen * Nur bei 4-Rohr-Systemem anwendbar... -
Seite 11: Störungs-Behebung
STÖRUNGS-BEHEBUNG Bei Fragen zu Ersatzteilen wenden Sie sich bitte an einen autorisierten Händler. Im Falle einer Funktionsstörung ist das Gerät sofort auszuschalten. Nachfolgend einige Hinweise zur Behebung von einfachen Störungen. Störung Ursache / Maßnahme 1. Das Klimagerät funktioniert nicht. - Stromunterbrechung, oder die Sicherung muss ausgewechselt werden. - Seite 12 MEMO / MITTEILUNG / LE MÉMO / MEMO / EL MEMORÁNDUM / PROMEMORIA / ΣΗΜΕΙΩΜΑ / MEMO / ПАМЯТКА / NOT...
- Seite 15 In the event that there is any confl ict in the interpretation of this manual and any translation of the same in any • language, the English version of this manual shall prevail. The manufacturer reserves the right to revise any of the specifi cation and design contain herein at any time •...
