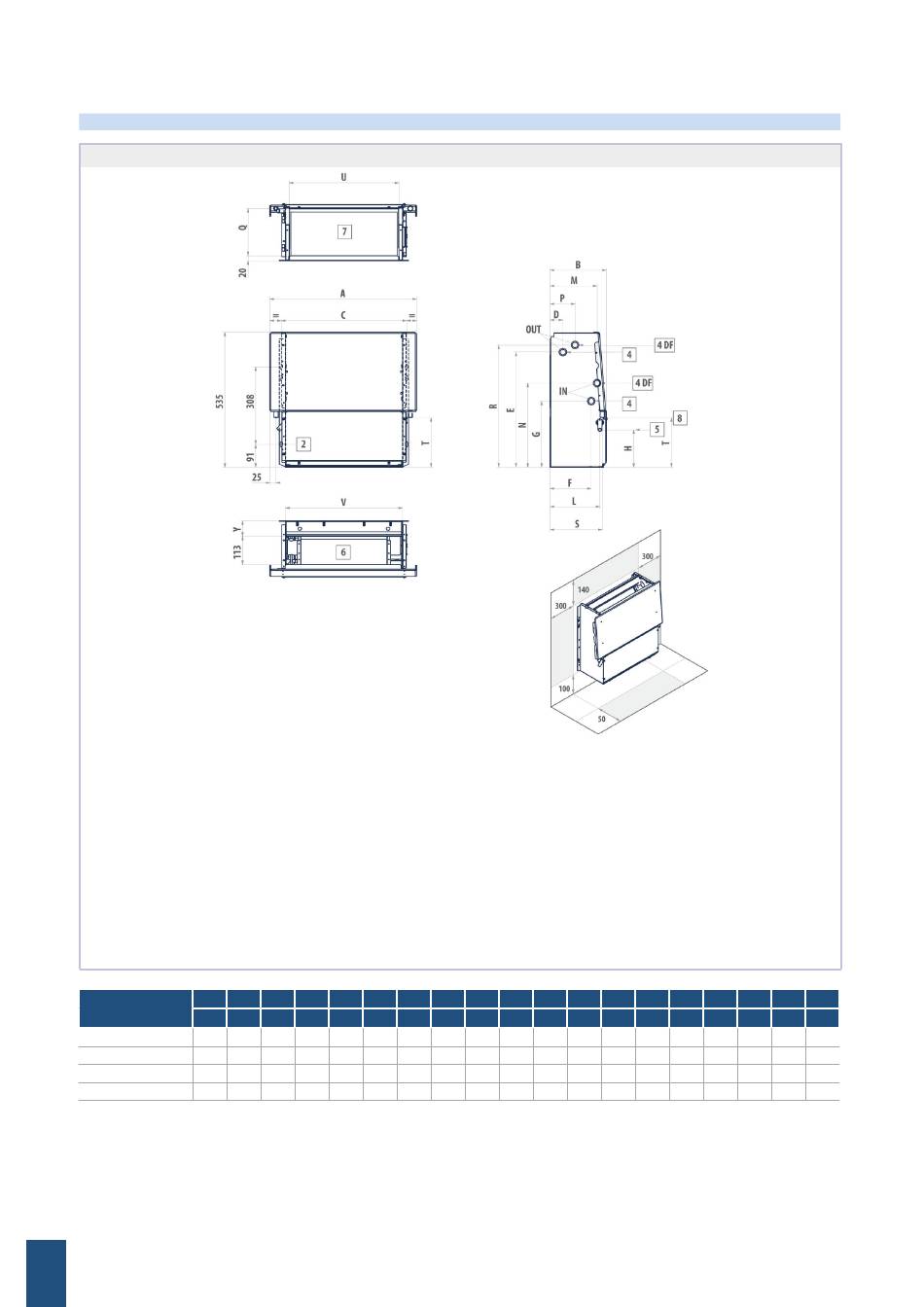

» Dimensionale FWS / Dimension FWS / Dimensions FWS / Abmessungen FWS / Dimensiones FWS / Méret FWS / Διαστάσεις FWS
» 11�3
LEGENDA / LEGEND / LÉGENDE / LEGENDE / LEYENDA / JELMAGYARÁZAT / ΕΠΕΞΗΓΗΣΗ
1)
Spazio utile per collegamenti idraulici / Usable space for plumbing connections / Espace utile pour les raccords hydrauliques / Freiraum für Wasseranschlüsse / Espacio útil para conexiones hidráulicas / A vízoldali bekötésekre szolgáló tér /
Ωφέλιμος χώρος για υδραυλικές συνδέσεις
2)
Asole per il fissaggio alla parete / Slots for installation on the wall / Lumières de fixation murale / Zubehör für die Wandinstallation / Plantilla para fijación a pared / Furatok a falhoz történő rögzítéshez / Σχισμές για στερέωση στον τοίχο
3)
Spazio utile per collegamenti elettrici / Usable space for electrical connections / Espace utile pour les branchements électriques / Freiraum für Stromanschlüsse / Espacio útil para conexiones eléctricas / A villamos bekötésekre szolgáló tér /
Ωφέλιμος χώρος για ηλεκτρικές συνδέσεις
4)
Attacchi idraulici batteria standard / Water connections standard heat exchanger / Raccords hydrauliques échangeur standard / Wasseranschlüsse Standardbatterie / Conexiones hidráulicas - batería STD / Alap hőcserélő vízoldali csatlakozásai /
Υδραυλικές συνδέσεις στάνταρ συστοιχίας
4DF)
Attacchi idraulici batteria addizionale ad 1 rango DF / DF 1-row additional heat exchanger water connections / Raccords hydrauliques batterie additionnelle à 1 rang DF / Wasseranschlüsse zusätzliche Batterie mit 1 Reihe DF / Conexiones hidráuli-
cas batería adicional de 1 fila DF / DF egysoros kiegészítő hőcserélő vízcsatlakozásai / Υδραυλικές συνδέσεις πρόσθετης συστοιχίας 1 βαθμίδας DF
5)
Scarico condensa / Condensate discharge / Purge des condensats / Kondenswasserablass / Descarga condensados / Cseppvíz-elvezetés / Αποχέτευση συμπυκνωμάτων
A
FWS
mm
02
584
03
794
06
1004
08
1214
54
FWZ / FWR / FWS
B C D E F
mm mm mm mm mm mm
224 498 51 458 163 263
224 708 51 458 163 263
224 918 51 458 163 263
249 1128 48 497 185 259
G H L M N P
mm mm mm mm mm
149 198 187 335 99
149 198 187 335 99
149 198 187 335 99
155 220 195 348 120
Q R S T U
mm mm mm mm mm mm
189 486 208 198 436 464
189 486 208 198 646 674
189 486 208 198 856 884
215 478 234 208 1066 1094
V 4
"
1/2
1/2
1/2
3/4
