Flowmax
42i

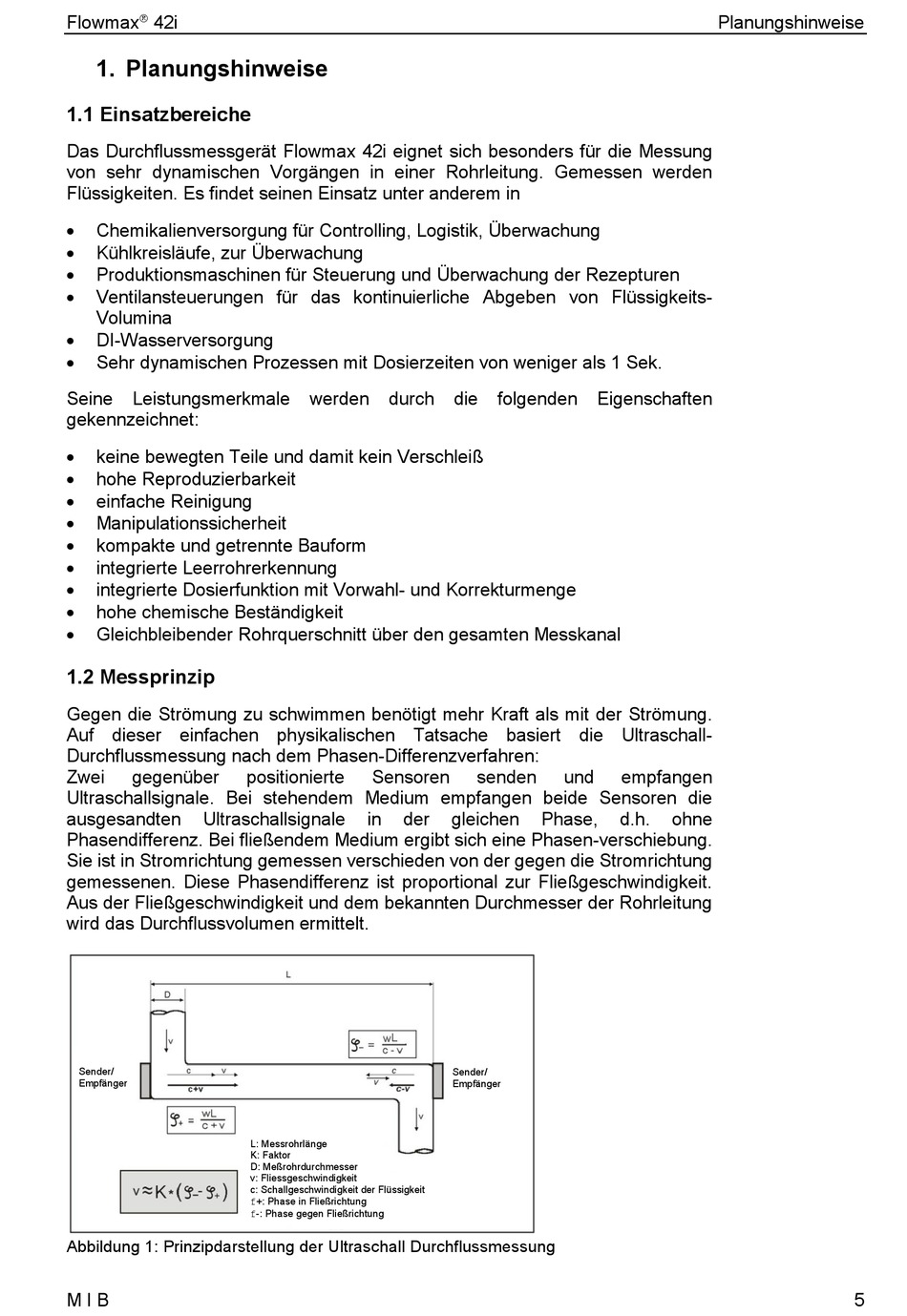

1. Planungshinweise
1.1 Einsatzbereiche
Das Durchflussmessgerät Flowmax 42i eignet sich besonders für die Messung
von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden
Flüssigkeiten. Es findet seinen Einsatz unter anderem in
Chemikalienversorgung für Controlling, Logistik, Überwachung
Kühlkreisläufe, zur Überwachung
Produktionsmaschinen für Steuerung und Überwachung der Rezepturen
Ventilansteuerungen für das kontinuierliche Abgeben von Flüssigkeits-
Volumina
DI-Wasserversorgung
Sehr dynamischen Prozessen mit Dosierzeiten von weniger als 1 Sek.
Seine
Leistungsmerkmale
gekennzeichnet:
keine bewegten Teile und damit kein Verschleiß
hohe Reproduzierbarkeit
einfache Reinigung
Manipulationssicherheit
kompakte und getrennte Bauform
integrierte Leerrohrerkennung
integrierte Dosierfunktion mit Vorwahl- und Korrekturmenge
hohe chemische Beständigkeit
Gleichbleibender Rohrquerschnitt über den gesamten Messkanal
1.2 Messprinzip
Gegen die Strömung zu schwimmen benötigt mehr Kraft als mit der Strömung.
Auf dieser einfachen physikalischen Tatsache basiert die Ultraschall-
Durchflussmessung nach dem Phasen-Differenzverfahren:
Zwei
gegenüber
Ultraschallsignale. Bei stehendem Medium empfangen beide Sensoren die
ausgesandten
Ultraschallsignale
Phasendifferenz. Bei fließendem Medium ergibt sich eine Phasen-verschiebung.
Sie ist in Stromrichtung gemessen verschieden von der gegen die Stromrichtung
gemessenen. Diese Phasendifferenz ist proportional zur Fließgeschwindigkeit.
Aus der Fließgeschwindigkeit und dem bekannten Durchmesser der Rohrleitung
wird das Durchflussvolumen ermittelt.
Sender/
Empfänger
Abbildung 1: Prinzipdarstellung der Ultraschall Durchflussmessung
M I B
werden
durch
positionierte
Sensoren
in
der
L: Messrohrlänge
K: Faktor
D: Meßrohrdurchmesser
v: Fliessgeschwindigkeit
c: Schallgeschwindigkeit der Flüssigkeit
f+: Phase in Fließrichtung
f-: Phase gegen Fließrichtung
die
folgenden
Eigenschaften
senden
und
empfangen
gleichen
Phase,
d.h.
Sender/
Empfänger
Planungshinweise
ohne
5
