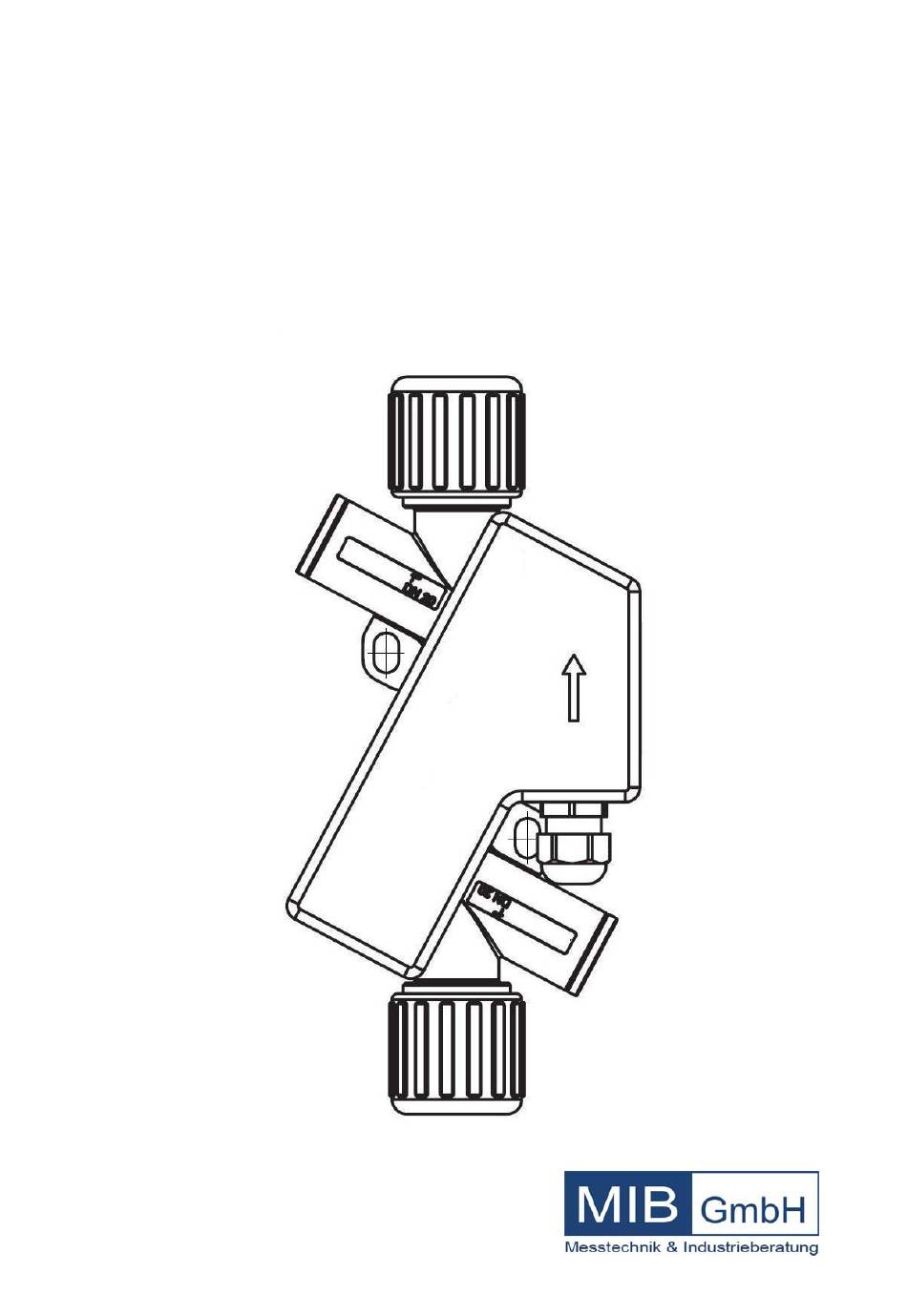

Seite 1: Ultraschall-Durchflussmess-/ Dosiergerät
® Flowmax 400i BA 012D/FM400i/03.15 Gültig ab Hardware V 2.0 Software V 1.28 Ultraschall- Durchflussmess-/ Dosiergerät Bedienungsanleitung... -
Seite 2: Allgemeine Sicherheitshinweise
Das Durchflussmessgerät Flowmax 400i kann nur für die Durchfluss- • Messung von reinen, einphasigen Flüssigkeiten verwendet werden. Das Durchflussmessgerät Flowmax 400i ist nach dem Stand der Technik • betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
4. Messgerätetausch 5. Technische Daten 5.1 Abmessungen und Gewicht 5.2 Technische Daten 6. Zubehör Abbildungsverzeichnis Abb. 1: Prinzipdarstellung der Ultraschall Durchflussmessung 4 Abb. 2: Einbaulage des Flowmax 400i 5 Abb. 3: Pinbelegung: Einbaustecker Kupplung 7 Abb. 4: Pinbelegung: Einbaustecker Kupplung 8 ... -
Seite 4: Planungshinweise
400i 1. Planungshinweise 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 400i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in • Chemikalienversorgung für Controlling, Logistik, Überwachung •... -
Seite 5: Betriebssicherheit
„2.3 Elektrischer Anschluss“ oder dem Typenschild zu entnehmen. 2. Montage und Installation 2.1 Einbauhinweise Auf dem Typenschild des Flowmax 400i befindet sich ein Pfeil, der die HINWEIS! Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. -
Seite 6: Montage Des Messgerätes
Flowmax 400i das Ausgasen der Flüssigkeit vermieden werden. Mitgeführte Feststoffpartikel können zu Messfehlern führen. Beim Einsatz von Pumpen muss Flowmax 400i in Flussrichtung hinter der Pumpe, auf der Druckseite, eingebaut werden, um sicher zu stellen, dass ein ausreichender Druck vorhanden ist. Dabei ist die maximale Druckstufe des Flowmax 400i zu berücksichtigen. -
Seite 7: Elektrischer Anschluss
2.3 Elektrischer Anschluss Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder demontiert werden. Während eines dieser Vorgänge ist die WARNUNG! Versorgungsspannung des Flowmax 400i abzuschalten Abb. 3: Pinbelegung: Einbaustecker Kupplung Anschlussbelegung mit werkseitiger Zuordnung der Ausgänge Die Ausgänge können applikationsspezifisch umprogrammiert werden... -
Seite 8: Abb. 4: Pinbelegung: Einbaustecker
® Flowmax 400i 2. Montage und Installation Abb. 4: Pinbelegung: Einbaustecker Kupplung Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. Funktion Beschreibung Spannungsversorgung: 18...30 VDC Digitaler Ausgang Q1 Digitaler Ausgang Q1 Funktionen: Programmierbarer npn- oder pnp-Transistor,... -
Seite 9: Inbetriebnahme
Wasser abweichen, kann diese Voreinstellung mit Hilfe der Anzeige- und HINWEIS! Programmiereinheit FlowCon 200i individuell angepasst werden. Dies ist in jedem Fall erforderlich, wenn der Flowmax 400i als Dosiergerät nach Kap. 3.2 Dosierfunktion eingesetzt wird. Die folgenden Parameter können zur Einstellung auf individuelle Verhältnisse verändert werden:... -
Seite 10: Messgerätefunktionen Und Werkseinstellungen
® Flowmax 400i 3. Inbetriebnahme 3.2 Messgerätefunktionen und Werkseinstellungen Digitale Ausgänge Alle Ausgänge werden bei Unterschreitung von 18V hochohmig. Die digitalen Ausgänge werden bei Kurzschluss oder Überlastungsfall nach ca. 100µs für 2s hochohmig gestellt. Danach wird erneut versucht den Ausgang zu betätigen. Ausgang Leerrohr Leeres Messrohr Befülltes Messrohr... -
Seite 11: Abb. 5: Anschluss Von Ausgang 1 An Relais
Anschlussbelegung. Über FlowCon kann je nach Anwendung die npn- oder pnp-Logik ausgewählt werden. Bei induktiver Last, z.B. Relais, muss eine zusätzliche Freilaufdiode antiparallel zur Last installiert werden. Beispiel 2:Flowmax 400i über pnp, externer Zähler z.B. SPS Abb. 6: Anschluss von Ausgang Q2 an Zählereingang Einstellungen:... - Seite 12 1. Flowmax 400i als Dosiergerät (Dosiersteuerung über Flowmax 400i) Flowmax 400i übernimmt die komplette Dosiersteuerung. Hierzu wird über FlowCon die Dosiermenge (z.B. 400 ml) im Flowmax 400i fest eingestellt. Der Dosierstart erfolgt, sobald die Leitung Dosierstart (Anschlussvariante beachten), z.B. über einen Taster, auf 24V gelegt wird. Flowmax 400i übernimmt daraufhin die elektrische Ansteuerung eines Dosierventils über den hierfür konfigurierten...
- Seite 13 ® Flowmax 400i 3. Inbetriebnahme Analogausgang QA Der Analogausgang steht als Stromausgang 0-20mA oder 4-20mA zur Verfügung. Standardmäßig ist der Stromausgang im 4-20mA Modus aktiviert. Er kann über FlowCon auch deaktiviert oder umkonfiguriert werden. Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den aktuellen Fluss bzw.
- Seite 14 ® Flowmax 400i 3. Inbetriebnahme 4 bis 20mA Für die Darstellung wurde „Bereich min“ als 0% und „Bereich max“ als 100% verwendet. Wert Strom [mA] Leeres Messrohr kleiner -1,2% zwischen -1,2% und 0% Linear interpolation von 3,8 bis 4mA 0% (Bereich min) zwischen 0% und 100% Linear interpolation von 4 bis 20mA 100% (Bereich max)
-
Seite 15: Abb. 7: Funktion Der Schleichmengenunterdrückung Am Beispiel 0,6 L/Min
® Flowmax 400i 3. Inbetriebnahme Schleichmenge Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion ergeben können, Messung auszuschließen. Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt. Unterhalb der Werkseinstellung gibt es größere Toleranzen, siehe dazu auch Kap. -
Seite 16: Werkseinstellungen Übersicht
400i 3. Inbetriebnahme Digitaleingang I1* Flowmax 400i besitzt einen Eingang, welchem die Funktionen: Dosierstart, Offsetabgleich oder deaktivieren der Schleichmenge zugeordnet werden können. Beispielsweise, ist zum Starten eines Dosiervorgangs die Leitung gegen 24V zu legen. Voraussetzung ist die Konfiguration der Dosierparameter mittels FlowCon. -
Seite 17: Allgemeine Hinweise
Ist der entsprechende Gegendruck vorhanden Sind diese Kontrollen durchgeführt und die entsprechenden Bedingungen erfüllt, schalten Sie die Hilfsenergie ein. Nach einer Zeitspanne von 30 Minuten bei eingeschalteter Hilfsenergie, erreicht das Messgerät die maximale Genauigkeit. Flowmax 400i ist betriebsbereit. M I B... -
Seite 18: Messgerätetausch
Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 400i zur Reparatur einsenden: • Entfernen Sie alle anhaftenden Mediumreste. Das Messrohr ist vollständig auszuspülen. Beachten Sie dabei besonders den Bereich der Prozessanschlüsse, in denen Messstoffreste haften können. Dies WARNUNG! ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist. -
Seite 19: Technische Daten
® Flowmax 400i 5. Technische Daten 5. Technische Daten 5.1 Abmessungen und Gewicht Länge A Breite B Höhe C Achshöhe D Breite Höhe Gewicht [mm] [mm] [mm] [mm] Mutter Mutter [kg] Nennweite [mm] [mm] 3/8" 218,0 120,0 79,0 31,5 1/2" 219,5 120,0 79,0... -
Seite 20: Technische Daten
® Flowmax 400i 5.Technische Daten 5.2 Technische Daten Gehäuse Nennweiten 3/8“, 1/2“, 3/4“, 1“ Anschluss Flare Messstofftemperatur 0...+80°C Schutzart IP 65 Druckstufe PN 6 Werkstoff alle mediumberührten Teile aus PFA Überwurfmutter: PVDF oder PFA Elektronik-Gehäuse: PP Elektronik Hilfsenergie 18...30VDC, 3,6W Anschluss Stecker 5-Pol, 10-adriges Teflonkabel (5m), Stecker 8-Pol... - Seite 21 ® Flowmax 400i 5.Technische Daten Verhalten des Temperaturfühlers Der Temperaturfühler ist nicht mediumsberührt. Er dient dazu die Ausdehnung des Messkanals zu berechnen. Der Fühler wird von der Umgebungstemperatur beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff - Temperatur innerhalb der Sensortasche misst. Sprungantwortzeit Antwort des Temperaturfühlers nach einem Temperatursprung.
-
Seite 22: Zubehör
® Flowmax 400i Bedienungsanleitung 6. Zubehör FlowCon 200i Externe Anzeige- und Programmiereinheit für den Einsatz in Kombination mit Flowmax Ultraschallmessgeräten. FlowCon 200i kann als getrennte Anzeige für Flowmax fest installiert werden. Bestellnummer 908873 Flowmax-Kupplung Zur Spannungsversorgung und Anbindung an externe Steuersysteme über M12x1 Schraubkupplung. - Seite 23 ® Flowmax 400i Bedienungsanleitung M I B...
- Seite 24 ® Flowmax 400i Bedienungsanleitung MIB GmbH Messtechnik und Industrieberatung Im Bürgerstock 7 D-79241 Ihringen Tel. 0049 / (0)7668 / 90 98 9-0 Fax 0049 / (0)7668 / 90 98 9-99 e-mail: zentrale@mib-gmbh.com Internet: http://www.flowmax.de/...
