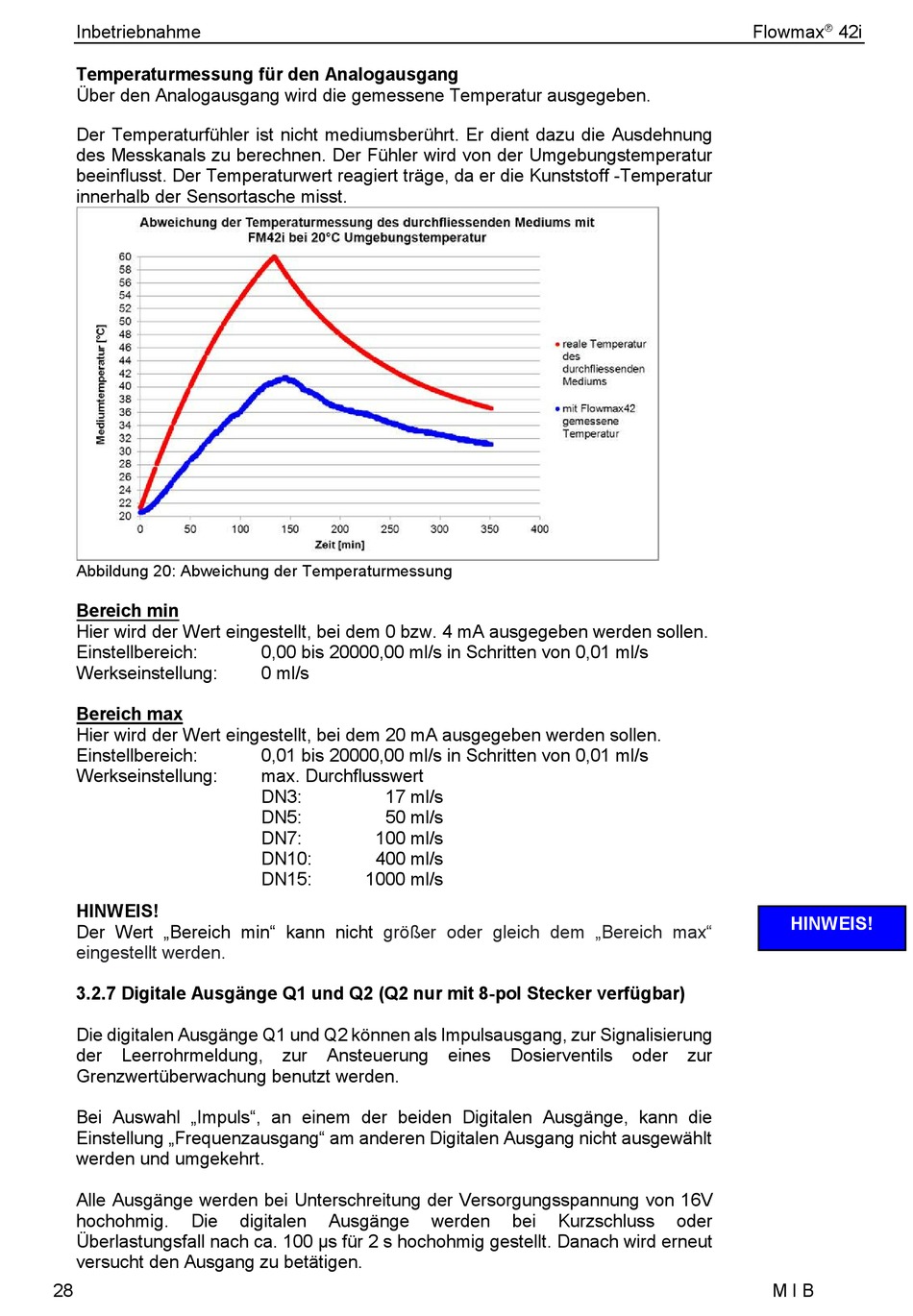

Inbetriebnahme
Temperaturmessung für den Analogausgang
Über den Analogausgang wird die gemessene Temperatur ausgegeben.
Der Temperaturfühler ist nicht mediumsberührt. Er dient dazu die Ausdehnung
des Messkanals zu berechnen. Der Fühler wird von der Umgebungstemperatur
beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff -Temperatur
innerhalb der Sensortasche misst.
Abbildung 20: Abweichung der Temperaturmessung
Bereich min
Hier wird der Wert eingestellt, bei dem 0 bzw. 4 mA ausgegeben werden sollen.
Einstellbereich:
Werkseinstellung:
Bereich max
Hier wird der Wert eingestellt, bei dem 20 mA ausgegeben werden sollen.
Einstellbereich:
Werkseinstellung:
HINWEIS!
Der Wert „Bereich min" kann nicht
eingestellt werden.
3.2.7 Digitale Ausgänge Q1 und Q2 (Q2 nur mit 8-pol Stecker verfügbar)
Die digitalen Ausgänge Q1 und Q2 können als Impulsausgang, zur Signalisierung
der
Leerrohrmeldung,
Grenzwertüberwachung benutzt werden.
Bei Auswahl „Impuls", an einem der beiden Digitalen Ausgänge, kann die
Einstellung „Frequenzausgang" am anderen Digitalen Ausgang nicht ausgewählt
werden und umgekehrt.
Alle Ausgänge werden bei Unterschreitung der Versorgungsspannung von 16V
hochohmig.
Die
Überlastungsfall nach ca. 100 µs für 2 s hochohmig gestellt. Danach wird erneut
versucht den Ausgang zu betätigen.
28
0,00 bis 20000,00 ml/s in Schritten von 0,01 ml/s
0 ml/s
0,01 bis 20000,00 ml/s in Schritten von 0,01 ml/s
max. Durchflusswert
DN3:
17 ml/s
DN5:
50 ml/s
DN7:
100 ml/s
DN10:
400 ml/s
DN15:
1000 ml/s
größer oder gleich dem „Bereich max"
zur
Ansteuerung
digitalen
Ausgänge
eines
Dosierventils
werden
bei
Kurzschluss
Flowmax
HINWEIS!
oder
zur
oder
M I B
42i
