Flowmax
400i
Ultraschall-
Durchflussmess-/
Dosiergerät
Bedienungsanleitung
http://www.ehlersgmbh.com/de
Werbung
Verwandte Anleitungen für MIB Flowmax 400i
Inhaltszusammenfassung für MIB Flowmax 400i

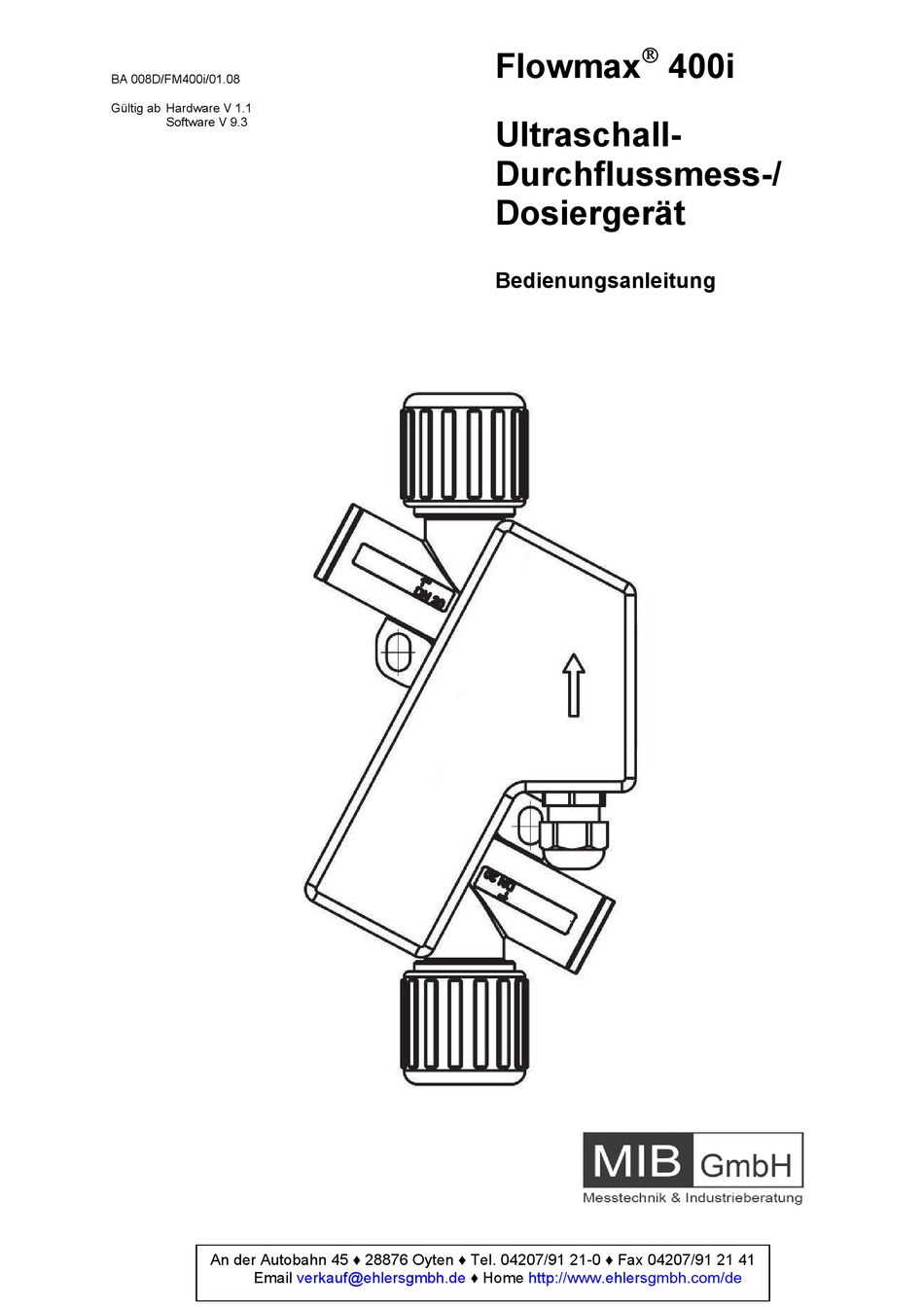

- Seite 1 Flowmax 400i BA 008D/FM400i/01.08 Gültig ab Hardware V 1.1 Software V 9.3 Ultraschall- Durchflussmess-/ Dosiergerät Bedienungsanleitung An der Autobahn 45 ♦ 28876 Oyten ♦ Tel. 04207/91 21-0 ♦ Fax 04207/91 21 41 Email verkauf@ehlersgmbh.de ♦ Home http://www.ehlersgmbh.com/de...
- Seite 2 Durchflussmessung von reinen, einphasigen Flüssigkeiten verwendet werden. • Das Durchflussmessgerät Flowmax 400i ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“).
- Seite 3 Flowmax 400i Inhaltsverzeichnis Inhaltsverzeichnis Seite Allgemeine Sicherheitshinweise 1. Planungshinweise Einsatzbereiche Messprinzip Dosierfunktion Betriebssicherheit 2. Montage und Installation Einbauhinweise Montage des Messgerätes Elektrischer Anschluss 3. Inbetriebnahme Bedienung Messgerätefunktionen und Werkseinstellungen Werkseinstellungen Übersicht Allgemeine Hinweise 4. Messgerätetausch 5. Technische Daten Abmessungen und Gewicht Technische Daten 6.
- Seite 4 1. Planungshinweise Flowmax 400i 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 400i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in • Chemikalienversorgung für Controlling, Logistik, Überwachung •...
- Seite 5 Dosiermenge (z.B. 400 ml) im Flowmax 400i fest eingestellt. Der Dosierstart erfolgt, sobald die Leitung Dosierstart, z.B. über einen Taster, auf 24V gelegt wird. Flowmax 400i öffnet daraufhin über den hierfür konfigurierten Ausgang das Dosierventil. Bei Erreichen der zuvor eingestellten Dosiermenge wird das Dosierventil über den o.g. Ausgang geschlossen.
- Seite 6 400i 2. Montage und Installation 2.1 Einbauhinweise Achtung! Auf dem Typenschild des Flowmax 400i befindet sich ein Pfeil, der die Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. OBEN Abb. 2: Einbaulage des Flowmax 400i Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg...
- Seite 7 Flowmax 400i 2. Montage und Installation Montage des Messgerätes Zur Befestigung an einem festen Untergrund besitzt Flowmax 400i zwei Laschen mit 8mm x 13mm Langlöchern (Maße s.S.13, Technische Daten). Mittels dieser Bohrungen kann eine Befestigung an einer bauseitig Hinweis! vorhandenen Konstruktion erfolgen.
- Seite 8 Wasser abweichen, kann diese Voreinstellung mit Hilfe der integrierten Schnittstelle und der Service-Software FlowSoft individuell Achtung! angepasst werden. Dies ist in jedem Fall erforderlich, wenn der Flowmax 400i als Dosiergerät nach Kap. 1.3.1 eingesetzt wird. Dazu wird der USB to RS485-Converter Sonic benötigt.
- Seite 9 Ansteuerung eines Dosierventils benutzt werden. Er ist als Optokoppler mit npn-Transistor realisiert und besitzt mit dem Digitalen Ausgang 1 eine gemeinsame Masse. Diese ist galvanisch getrennt von der Versorgungsmasse. Flowmax 400i externes Relais Abb. 4: Anschluss von Ausgang 2 an Relaiseingang Einstellbereich:...
- Seite 10 Impulswertigkeit Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 400i (2kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Beispiel: 2,0 ml/Imp. Bedeutet: alle 2,0 ml wird ein Impuls ausgegeben.
- Seite 11 400i 3. Inbetriebnahme Dosiereingang Flowmax 400i besitzt einen Eingang, der eigens der Funktion Dosierstart zugeordnet ist. Zum Starten eines Dosiervorgangs ist die Leitung gegen 24V zu legen. Voraussetzung ist die Konfiguration der Dosierparameter mittels der Servicesoftware FlowSoft über den USB to RS485 Converter Sonic.
- Seite 12 PC benötigt. (s. Kap. 6. Zubehör) Reparaturen, Gefahrenstoffe Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 400i zur Reparatur an MIB einsenden: Achtung! • Entfernen Sie alle anhaftenden Mediumreste. Das Messrohr ist vollständig auszuspülen. Beachten dabei besonders Bereich Prozessanschlüsse, in denen Messstoffreste haften können. Dies ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist.
- Seite 13 Flowmax 400i 5. Technische Daten 5. Technische Daten 5.1 Abmessungen und Gewicht Länge A Breite B Höhe C Achshöhe D Breite Höhe Gewicht [mm] [mm] [mm] [mm] Mutter Mutter [kg] Nennweite [mm] [mm] 3/8" 218,0 120,0 79,0 31,5 1/2" 219,5 120,0 79,0...
- Seite 14 3/4“: 0..60 l/min 1“ : 0..120 l/min Reproduzierbarkeit: 0,5% Das Messsystem Flowmax 400i erfüllt die EMV-Anforderungen EN 50081 Teil 1/2 sowie EN 50082 Teil 1/2. Es ist konform mit den Anforderungen der EG-Richtlinien und trägt das CE-Zeichen. M I B...
- Seite 15 6. Zubehör 6. Zubehör Flowview 2i Auswerte- und Verwaltungseinheit für bis zu 2 Ultraschall-Durchfluss- Messgeräte Flowmax 400i Bestellnummer 908760 Zum Betrieb eines Flowmax 400i an einem Flowview 2i ist ein Flowmax-Stecker erforderlich. Flowview 10S Auswerte- Verwaltungseinheit für Ultraschall- Durchflussmessgeräte Flowmax 400i...
- Seite 16 Bedienungsanleitung Flowmax 400i MIB GmbH Messtechnik und Industrieberatung Am Krebsbach 2 D-79241 Ihringen Tel. 0049 / (0)7668 / 90 98 9-0 Fax 0049 / (0)7668 / 90 98 9-99 e-mail: zentrale@mib-gmbh.com Internet: www.flowmax.de An der Autobahn 45 ♦ 28876 Oyten ♦ Tel. 04207/91 21-0 ♦ Fax 04207/91 21 41 Email verkauf@ehlersgmbh.de...
