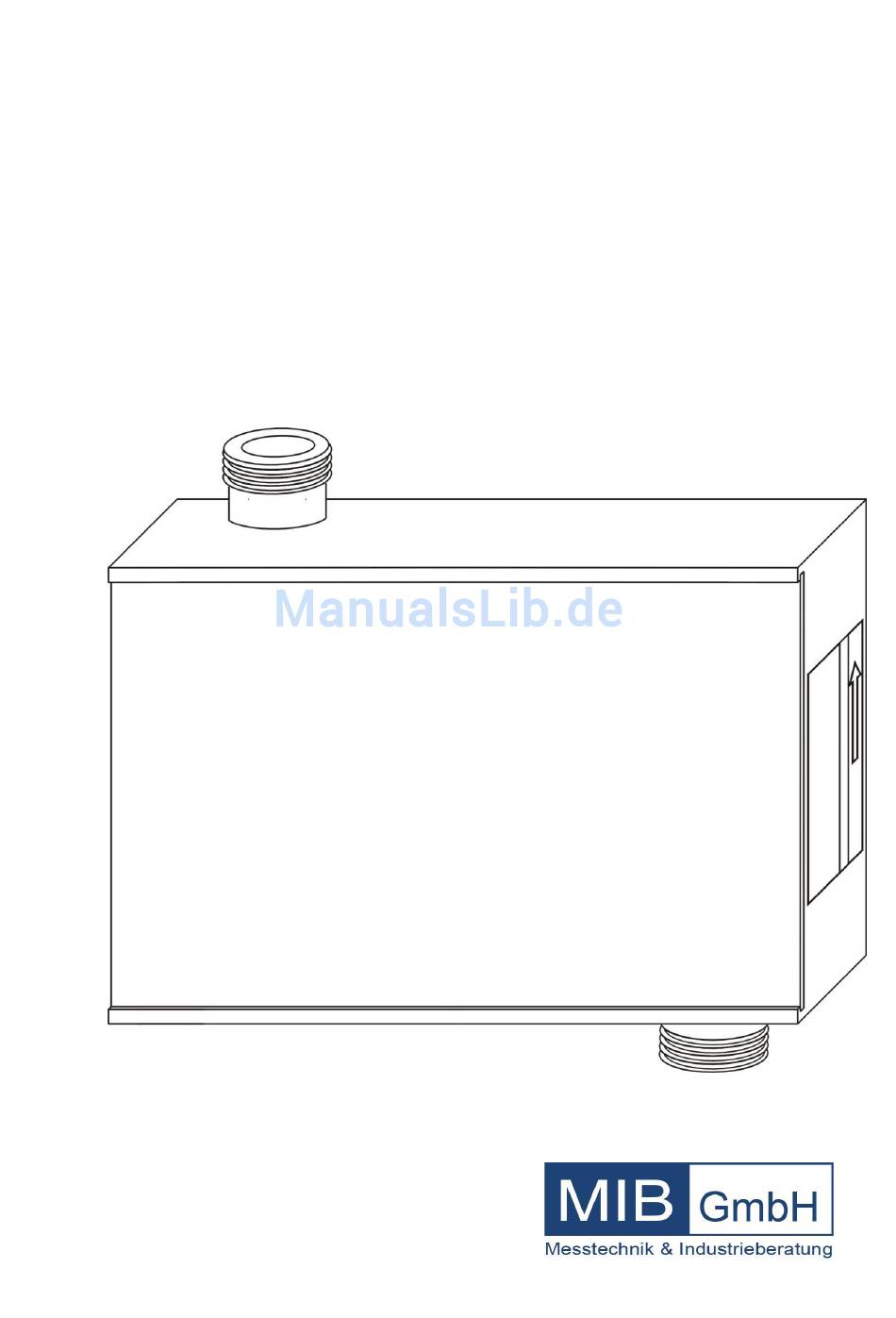

- Seite 1 ® Flowmax BA 009D/FM30S/04.17 Gültig ab Hardware V 2.0 Software V 129 Ultraschall- Durchflussmess- gerät Bedienungsanleitung...
-
Seite 2: Allgemeine Sicherheitshinweise
Das Durchflussmessgerät Flowmax 30S kann nur für die Durchfluss- messung von reinen, einphasigen Flüssigkeiten verwendet werden. Das Durchflussmessgerät Flowmax 30S ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
® Flowmax Inhaltsverzeichnis Inhaltsverzeichnis Seite Allgemeine Sicherheitshinweise ..................1. Planungshinweise ......................Einsatzbereiche Messprinzip Reinigung Betriebssicherheit 2. Montage und Installation ....................Einbauhinweise Montage des Messgerätes Elektrischer Anschluss 3. Inbetriebnahme ........................Bedienung Messgerätefunktionen und Werkseinstellungen Werkseinstellungen Übersicht Allgemeine Hinweise 4. Messgerätetausch ......................5. -
Seite 4: Planungshinweise
® Flowmax 1.Planunghinweise 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 30S eignet sich besonders für die Messung von dynamischen Vorgängen in einer Rohrleitung. Es findet seinen Einsatz in Getränkeschankanlagen Seine Leistungsmerkmale werden durch folgenden Eigenschaften gekennzeichnet: keine bewegten Teile und damit kein Verschleiß... -
Seite 5: Reinigung
WICHTIG! 2. Montage und Installation 2.1 Einbauhinweise Auf dem stirnseitigen Typenschild des Flowmax 30S befindet sich ein Pfeil. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. Für eine schnellstmögliche Gas- bzw. Schaumerkennung ist es wichtig, den Leitungsweg zwischen Fass und Flowmax 30S so kurz wie möglich zu halten. -
Seite 6: Montage Des Messgerätes
® Flowmax 2.Montage und Installation 2.2 Montage des Messgerätes Zur Befestigung auf einem festen Untergrund besitzt der Flowmax 30S stirnseitig zwei Bohrungen mit M4-Innengewinde (Maße s.S.12, Technische HINWEIS! Daten). Mittels dieser Bohrungen kann eine Befestigung an einer bauseitig vorhandenen Konstruktion erfolgen. Geeignetes Befestigungsmaterial zur Montage, z.B. -
Seite 7: Inbetriebnahme
Ort keine Bedienung, da sich die nachfolgend genannten Parameter in einer Werkseinstellung befinden, die eine optimale Funktion gewährleistet. Davon abweichend kann der Flowmax 30S auch mit kundenspezifischen Einstellungen ausgeliefert werden. Bei Bedarf kann diese Voreinstellung mit Hilfe der integrierten Schnittstelle individuell verändert... -
Seite 8: Messgerätefunktionen Und Werkseinstellungen
® Flowmax 3.Inbetriebnahme Messgerätefunktionen und Werkseinstellungen a) pnp-/ npn-Logik Hier wird festgelegt, ob an den Ausgängen 1 bzw. 2 ein positives Signal (pnp) oder ein Massesignal (npn) ausgegeben wird. pnp-Logik => der Ausgang schaltet gegen 24 Volt, der LOW-Pegel wird vom Mastergerät definiert. - Seite 9 Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 30S (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist begrenzt auf 1s.
-
Seite 10: Werkseinstellungen Übersicht
Typenschild mit der tatsächlichen Durchflussrichtung in der Rohrleitung überein? Ist die Messleitung vollständig gefüllt? WICHTIG! Sind diese Kontrollen durchgeführt und die entsprechenden Bedingungen erfüllt, schalten Sie die Hilfsenergie ein. Der Flowmax 30S ist betriebsbereit. M I B... -
Seite 11: Messgerätetausch
Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 30S zur Reparatur einsenden: Entfernen Sie alle anhaftenden Mediumsreste. Das Messrohr ist vollständig auszuspülen. Beachten Sie dabei besonders den Bereich der Prozessanschlüsse, in denen Messstoffreste haften können. Dies WARNUNG! ist besonders wichtig, wenn der Messstoff gesundheitsgefährdend ist. -
Seite 12: Technische Daten
® Flowmax 5.Technische Daten 5. Technische Daten 5.1 Abmessungen und Gewicht DN 7 und DN 10 Abb. 3: DN 7 und DN 10 Alle Maße in [mm] DN10: A = 23,5 DN7: A = 22 Gewicht: 700g DN 15 Gewicht:800g Abb. -
Seite 13: Technische Daten
® Flowmax 5.Technische Daten 5.2 Technische Daten Gehäuse Nennweite DN 7, DN 10, DN 15 DN 7, 10: G⅝“ Anschluss G¾“ DN 15: Maße inkl. Anschlüsse DN 7, 10: H: 40,0mm; B: 130,0mm; T: 142,0mm DN 15: H: 58,0mm; B: 130,0mm; T: 142,0mm Messstofftemperatur 0...+60°C Schutzart... -
Seite 14: Zubehör
Externe Anzeige- und Programmiereinheit für den Einsatz in Kombination mit Flowmax Ultraschallmessgeräten. FlowCon 200i kann als getrennte Anzeige für Flowmax fest installiert werden. Bestellnummer 908875 (FlowCon 200i für Flowmax 30S) MPAC-141X Mehrkanal-Prozessoranzeige mit Datenlogger, Bus-Schnittstellen und diversen Ein- und Ausgängen. Datenübertragung über USB-Stick / Ethernet möglich. - Seite 15 ® Flowmax M I B...
- Seite 16 ® Flowmax Bedienungsanleitung MIB GmbH Messtechnik und Industrieberatung Bahnhofstr. 35 D-79206 Breisach Tel. 0049 / (0)7667 / 20 777 90 Fax 0049 / (0)7667 / 20 777 99 Mail: info@mib-gmbh.com Web: www.flowmax.de...
