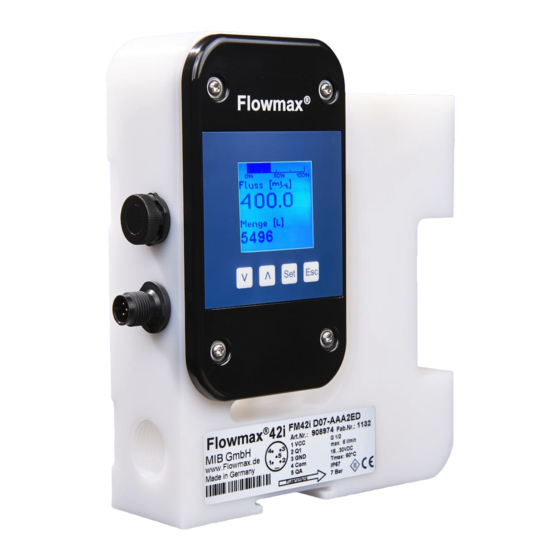

- Seite 1 Flowmax BA 008D/FM42i/04.18 Gültig ab Hardware V 2.1 Software V 1.29 Ultraschall- Durchflussmess-/ Dosiergerät Bedienungsanleitung...
-
Seite 2: Allgemeine Sicherheitshinweise
Das Durchflussmessgerät Flowmax 42i kann nur für die Durchfluss- • messung von reinen, einphasigen Flüssigkeiten verwendet werden. Das Durchflussmessgerät Flowmax 42i ist nach dem Stand der Technik • betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
Flowmax Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Sicherheitshinweise ....................2 Inhaltsverzeichnis ........................3 Abbildungsverzeichnis ........................ 4 Planungshinweise ......................... 5 1.1 Einsatzbereiche ............................5 1.2 Messprinzip .............................. 5 1.3 Betriebssicherheit ............................. 6 Montage und Installation ...................... 7 2.1 Einbauhinweise ............................7 2.2 Montage des Messgerätes ........................8 2.3 Elektrischer Anschluss ........................... -
Seite 4: Abbildungsverzeichnis
Abbildung 1: Prinzipdarstellung der Ultraschall Durchflussmessung ..............5 Abbildung 2: ideale Einbaulage des Flowmax 42i in der Kompaktversion ............7 Abbildung 3: ideale Einbaulage des Flowmax 42i in der getrennt Version ............7 Abbildung 4: Einbausituation Flowmax 42i ......................8 Abbildung 5: mögliche Montagevarianten ...................... -
Seite 5: Planungshinweise
Flowmax Planungshinweise 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 42i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in Chemikalienversorgung für Controlling, Logistik, Überwachung •... -
Seite 6: Betriebssicherheit
Die Schutzart beträgt IP 65. Flowmax 42i erfüllt die allgemeinen EMV-Störfestigkeitsanforderungen nach CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4- 5, EN 61000-4-6. Flowmax 42i erfüllt die Bedingungen hinsichtlich der Schutzkleinspannung (EN 50178, SELV, PELV). M I B... -
Seite 7: Montage Und Installation
Flowmax Montage und Installation 2. Montage und Installation 2.1 Einbauhinweise Auf dem Typenschild des Flowmax 42i befindet sich ein Pfeil, der die HINWEIS! Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. Auslauf Einlauf... -
Seite 8: Montage Des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw. Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten, empfehlen wir den Flowmax 42i senkrecht in der Leitung zu montieren. Das Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer laufen kann. -
Seite 9: Abbildung 5: Mögliche Montagevarianten
Erschütterungen oder mechanische Belastung können das Messgerät in seiner Messgenauigkeit beeinflussen. Wenn es also aufgrund von Vibrationen oder mechanischer Bewegungen notwendig ist Flowmax 42i zusätzlich zu fixieren, kann das Messgerät entweder auf einer Hutschiene montiert werden, oder über das seitliche Langloch fixiert werden. -
Seite 10: Elektrischer Anschluss
Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder demontiert werden. Während dieser Vorgänge Versorgungsspannung des Flowmax 42i abzuschalten. WARNUNG! Abbildung 8: Pinbelegung: Einbaustecker Kupplung für 5-Pol Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. 5-pol Stecker mit 1-Draht Kommunikation:... - Seite 11 Flowmax Montage und Installation 5-pol Stecker mit RS 485 – Kommunikation und Stromausgang: Funktion Beschreibung 24 VDC Spannungsversorgung: 18...30 VDC Kommunikation RS 485 B Versorgungsmasse: 0 V Kommunikation RS 485 A Analogausgang QA 4..20mA; 0..20mA Zum Beispiel: 0l/min => 4mA 6l/min =>...
-
Seite 12: Abbildung 9: Pinbelegung: Einbaustecker
Montage und Installation Flowmax 8-pol Stecker mit 1-Draht Kommunikation Abbildung 9: Pinbelegung: Einbaustecker Kupplung für 8-Pol Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. Funktion Beschreibung 24 VDC Spannungsversorgung: 18...30 VDC Digitaler Ausgang Q1 Digitaler Ausgang Q1 Funktionen: Programmierbarer... -
Seite 13: Abbildung 10: Pinbelegung: Einbaustecker
Kommunikation RS 485 B Schirm EMV Schirmung WICHTIG! Das Messgerät Flowmax 42i darf nur innerhalb der auf dem Typenschild und in der Bedienungsanleitung/Datenblatt angegeben Grenzen betrieben werden. Bei unerlaubten Betriebsbedingungen kann es zu Überlastungen, Beschädigungen oder zum Defekt kommen. WICHTIG! -
Seite 14: Inbetriebnahme
Wasser abweichen, kann diese Voreinstellung über das Display alternativ HINWEIS! über FlowCon individuell angepasst werden. Das Gerätedisplay bzw. FlowCon ist in jedem Fall erforderlich, wenn Flowmax 42i als Dosiergerät nach Kap. 3.2.2 (Flowmax 42i als Dosiergerät) eingesetzt wird. Die folgenden Parameter können zur Einstellung auf individuelle Verhältnisse verändert werden: Für 5-pol Variante... -
Seite 15: Display Und Benutzermenü
Flowmax Inbetriebnahme 3.1.1 Display und Benutzermenü Flowmax 42i ist erhältlich mit einem Display zur Anzeige von aktuellen Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern. Über die vier Tasten der Folientastatur kann man durch das Menü navigieren und Einstellungen vornehmen. - Seite 16 Inbetriebnahme Flowmax M I B...
-
Seite 17: Abbildung 12: Menüstruktur Flowmax 42I
Flowmax Inbetriebnahme Abbildung 12: Menüstruktur Flowmax 42i M I B... -
Seite 18: Messgerätefunktionen Und Werkseinstellungen
Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Bedienbeispiel siehe Anhang. Geringe Nullpunktänderungen z.B. durch Temperaturschwankungen, werden durch Flowmax 42i automatisch nachgeführt. Es ist ebenfalls möglich, den Nullabgleich über den programmierbaren Digitaleingang durchzuführen. 3.2.3.2 1-Pkt-Korrektur Einstellbereich: -50,0...50,0 % in Schritten von 0,1%... -
Seite 19: Schleichmenge
Flowmax Inbetriebnahme 3.2.3.3 Schleichmenge Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion ergeben können, Messung auszuschließen. Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt. Unterhalb der Werkseinstellung gibt es größere Toleranzen, siehe dazu auch Kap. -
Seite 20: Grundabgleich
Ausführen dieser Funktion, HINWEIS! durchläuft Flowmax 42i eine interne Parametrierung und speichert relevante Parameter selbstständig an. Dieser Vorgang kann bis ca. 1 Minute dauern. ACHTUNG! Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. -
Seite 21: Allg. Einstellungen
Flowmax Inbetriebnahme 3.2.4 Allg. Einstellungen 3.2.4.1 Tagesmenge Reset Über diese Funktion kann die gezählte Tagesmenge des Flowmax 42i zurückgesetzt werden. Bedienbeispiel Mengenreset siehe Anhang. ACHTUNG! Versehentlich gelöschte Zählerstände können nicht wiederhergestellt werden. Nach dem Reset beginnt die Zählung wieder bei dem Wert 0. -
Seite 22: Untergrenze
Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 42i (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist begrenzt auf 1s. -
Seite 23: Tagesmengenzähler
Flowmax Inbetriebnahme 3.2.4.7 Tagesmengenzähler Der Tagesmengenzähler ist derjenige, der standardmäßig in der Anzeige erscheint. Die Einheit entspricht der jeweils eingestellten. Das Verhalten des Tagesmengenzählers a) bei Tagesmenge in [l] von [l] bis [l] Auflösung Anzeige [l] 0,000 14000 0,001 14000 28000 0,002... -
Seite 24: Anzeige
Inbetriebnahme Flowmax 3.2.5 Anzeige 3.2.5.1 Einheiten Flowmax 42i kann aktuelle Messwerte und gezählte Volumina in verschiedenen Einheiten anzeigen. Einstellbereich: ml/s + l , l/h + l, l/min + m³, Gal/min +Gal, l/min + l Werkseinstellung: ml/s + l Beispiel: ml/s + l Hier wird der Durchfluss in der Einheit „ml/s“... -
Seite 25: Analogausgang Qa
Flowmax Inbetriebnahme 3.2.6 Analogausgang QA 3.2.6.1 Funktion Der Analogausgang steht als aktiver Stromausgang 0-20mA oder 4-20mA zur Verfügung. Er kann über das Displaymenü oder FlowCon konfiguriert werden. Abbildung 16: Der Stromausgang ist aktiv Einstellbereich: 0-20mA, 4-20mA, aus Werkseinstellung: 4-20mA Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß... -
Seite 26: Abbildung 17: Kennlinie 0 Bis 20Ma
Inbetriebnahme Flowmax Kennlinien Analogausgang 0 bis 20mA • Für die Darstellung wurde „Bereich min“ als 0% und „Bereich max“ als 100% verwendet. Strom Ausgang 0...20mA Wert [%] Wert Strom [mA] kleiner 0% 0% (Bereich min) zwischen 0% und 100% Linear interpolation von 0 bis 20 mA 100% (Bereich max) grösser 100%... -
Seite 27: Filterstärke
Differentialfaktor) ist FlowSoft notwendig. Wenn diese Funktion über das Menü (siehe Pkt. 3.1.1 Abb. 12. Menüstruktur Flowmax 42i unter Analogausgang QA – Ausgabewert) gewählt wird und die Funktion PID-Regler nicht bestellt wurde, bleibt die Funktion auf Fluss stehen Schalllaufzeitmessung für den Analogausgang (Option) Wenn diese Funktion über das Menü... -
Seite 28: Abbildung 20: Abweichung Der Temperaturmessung
Inbetriebnahme Flowmax Temperaturmessung für den Analogausgang Über den Analogausgang wird die gemessene Temperatur ausgegeben. Der Temperaturfühler ist nicht mediumsberührt. Er dient dazu die Ausdehnung des Messkanals zu berechnen. Der Fühler wird von der Umgebungstemperatur beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff - Temperatur innerhalb der Sensortasche misst. -
Seite 29: Digitale Ausgänge Q1 Und Q2 (Q2 Nur Mit 8-Pol Stecker Verfügbar)
Flowmax Inbetriebnahme 3.2.7 Digitale Ausgänge Q1 und Q2 (Q2 nur mit 8-pol Stecker verfügbar) Die digitalen Ausgänge Q1 und Q2 können als Impulsausgang, zur Signalisierung der Leerrohrmeldung, zur Ansteuerung eines Dosierventils oder zur Grenzwertüberwachung benutzt werden. Alle Ausgänge werden bei Unterschreitung von 16V hochohmig. Die digitalen Ausgänge werden bei Kurzschluss oder Überlastungsfall nach ca. -
Seite 30: Abbildung 21: Anschluss Von Digitalem Ausgang An Relais
Beispiel 1: Flowmax 42i über NPN, externes Relais Abbildung 21: Anschluss von digitalem Ausgang an Relais Beispiel 2:Flowmax 42i über PNP, externer Zähler z.B. SPS Abbildung 22: Anschluss von digitalem Ausgang an Zählereingang Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig sein, einen Widerstand einzubauen, um saubere Flanken zu haben. -
Seite 31: Digitaleingang I1 (Nur Mit 8-Pol Stecker Verfügbar)
Flowmax Inbetriebnahme 3.2.8 Digitaleingang I1 (nur mit 8-pol Stecker verfügbar) Flowmax 42i besitzt einen digitalen Eingang, welchem die Funktionen zugeordnet werden können. Beispielsweise Starten eines Dosiervorgangs die Leitung gegen 24V zu legen. Die Dosierparameter können entweder über das Gerätedisplay bzw. FlowCon im Gerät hinterlegt werden. -
Seite 32: Werkseinstellungen Übersicht
Ist der entsprechende Gegendruck vorhanden • Sind diese Kontrollen durchgeführt und die entsprechenden Bedingungen erfüllt, schalten Sie die Hilfsenergie ein. Nach einer Zeitspanne von 30 Minuten bei eingeschalteter Hilfsenergie, erreicht das Messgerät die maximale Genauigkeit. Flowmax 42i ist betriebsbereit. M I B... -
Seite 33: Messgerätetausch
Reparaturen, Gefahrenstoffe Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 42i zur Reparatur einsenden: Entfernen Sie alle anhaftenden Mediumsreste. Das Messrohr ist • vollständig auszuspülen. Beachten Sie dabei besonders den Bereich der Prozessanschlüsse, in denen Messstoffreste haften WARNUNG! können. Dies... -
Seite 34: Technische Daten
Technische Daten Flowmax 5. Technische Daten 5.1 Abmessungen und Gewicht der Kompaktversion Höhe A Tiefe B Breite E Gewicht Nennweite [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 167,5 G1/2 167,5 G1/2 167,5 G1/2 DN10 170,5 G3/4 26,5 DN15 175,5 M I B... -
Seite 35: Abmessungen Und Gewicht Der Getrennt Version
Flowmax Technische Daten 5.2 Abmessungen und Gewicht der getrennt Version Gewicht: 330g Gewicht Nennweite [mm] [mm] [mm] [mm] [mm] [mm] [mm] 82,5 82,5 82,5 DN10 92,5 Das Kabel zwischen Messstrecke und Auswerteelektronik kann eine maximale Länge von 2m haben. Standard ist 0,5m. Das Kabel kann nachträglich in seiner Länge nicht verändert werden, da das Messgerät im Werk darauf abgestimmt ist. -
Seite 36: Technische Daten
Technische Daten Flowmax 5.3 Technische Daten Gehäuse Nennweiten DN3, DN5, DN7, DN10, DN15 Anschluss-Innengewinde G1/2, G1/2, G1/2, G3/4, G1 Messstofftemperatur 0...+50°C Schutzart IP 65 Druckstufe 7 Bar Werkstoff PE-HD (Polyethylene) Elektronik Hilfsenergie 18...30VDC Leistungsaufnahme bei 24VDC 3,6W Anschluss Stecker 5-polig, optional Stecker 8-polig Umgebungstemperatur 0..+50°C Lager/Transporttemperatur 0..+50°C... -
Seite 37: Zubehör
Flowmax Zubehör Mögliche Fehlertexte Flowmax 42i Fehlertext Beschreibung Verhalten Leerrohr Meldung erscheint, wenn Leerrohr erkannt, keine Display blinkt + Durchflussmessung möglich. Fehlertext Unterspannung Meldung erscheint, wenn Betriebsspannung unter Display blinkt + 16V, Ausgänge werden deaktiviert. Fehlertext Kurzschluss Meldung erscheint, Überlast... -
Seite 38: Anhang
Anhang Flowmax Anhang Bedienbeispiele: Passworteingabe Taste Anzeigebild Passwort 4 x Λ 40000 X0000 Λ X1000 XX000 4 x Λ XX400 XXX00 Λ XXX10 XXXX0 4 x Λ XXXX4 Mengenreset Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Allg. Einstellungen Tagesmenge Reset Allg. - Seite 39 Flowmax Anhang Nullpunktabgleich Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Λ Sprache Dosierung Medien Allg. Einstellungen Anzeige Medien Nullabgleich Medien Nullabgleich...
- Seite 40 Anhang Flowmax 1-Punkt-Korrektur Mit der 1-Punkt-Korrektur wird das Messgerät auf einen Arbeitspunkt abgeglichen. Dazu wird eine beliebige Volumenmenge in einen Behälter gefüllt und mit einer Waage das Gewicht bestimmt. Achtung: dabei das Gewicht des Behälters subtrahieren. Mit Einbeziehung der Dichte des Mediums erhält man das Volumen (Volumen = Masse/Dichte).
- Seite 41 Flowmax Anhang Anzeige drehen 90° Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Medien Allg. Einstellungen Anzeige Analogausgang QA Digitalausgang Q1 Anzeige Einheiten 2 x V Anzeige Anzeige drehen Anzeige Anzeige drehen 0° 3 x V Anzeige Anzeige drehen 90° Anzeige Anzeige drehen 90°...
- Seite 42 Anhang Flowmax M I B...
- Seite 43 Flowmax Anhang M I B...
- Seite 44 MIB GmbH Messtechnik und Industrieberatung Bahnhofstr. 35 D-79206 Breisach Tel. 0049 / (0)7667 / 20 777 90 Fax 0049 / (0)7667 / 20 777 99 E-Mail: info@mib-gmbh.com Internet: www.flowmax.de...
