Flowmax
42i

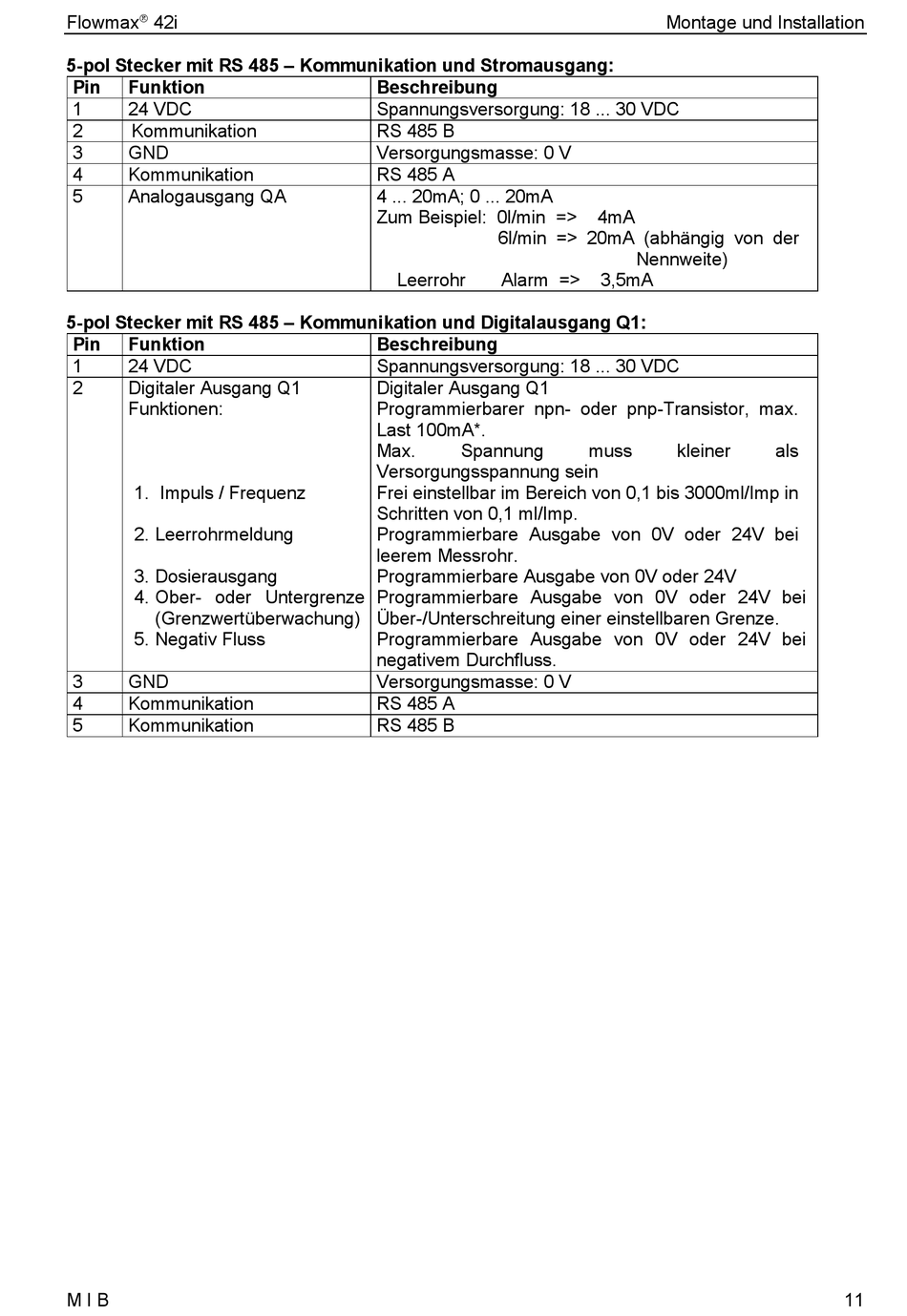

5-pol Stecker mit RS 485 – Kommunikation und Stromausgang:
Pin
Funktion
1
24 VDC
2
Kommunikation
3
GND
4
Kommunikation
5
Analogausgang QA
5-pol Stecker mit RS 485 – Kommunikation und Digitalausgang Q1:
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls / Frequenz
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3
GND
4
Kommunikation
5
Kommunikation
M I B
Beschreibung
Spannungsversorgung: 18 ... 30 VDC
RS 485 B
Versorgungsmasse: 0 V
RS 485 A
4 ... 20mA; 0 ... 20mA
Zum Beispiel: 0l/min =>
6l/min => 20mA (abhängig von der
Leerrohr
Alarm =>
Beschreibung
Spannungsversorgung: 18 ... 30 VDC
Digitaler Ausgang Q1
Programmierbarer npn- oder pnp-Transistor, max.
Last 100mA*.
Max.
Spannung
Versorgungsspannung sein
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1 ml/Imp.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
RS 485 A
RS 485 B
Montage und Installation
4mA
Nennweite)
3,5mA
muss
kleiner
als
11
