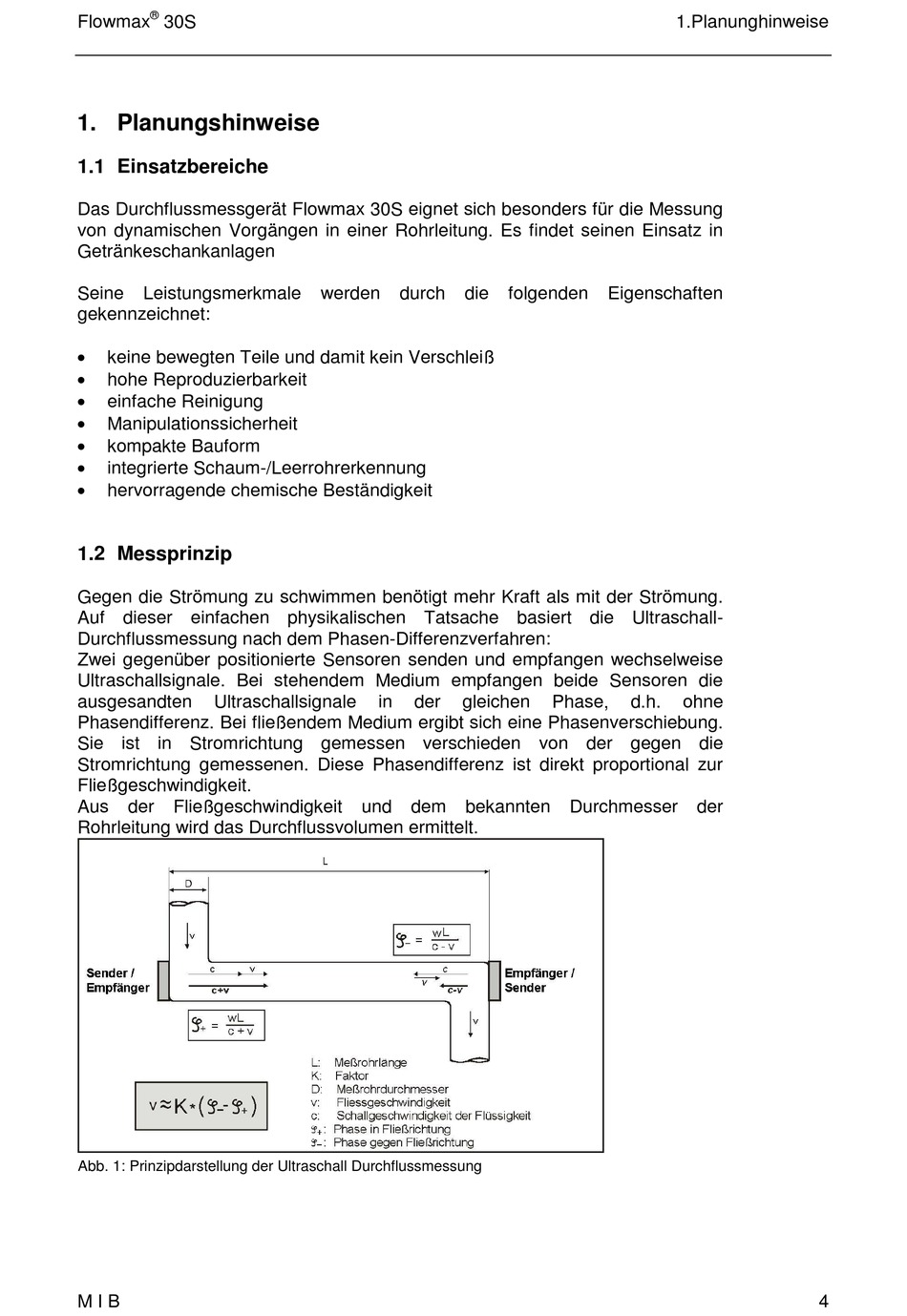

Flowmax 30S

1. Planungshinweise

1.1 Einsatzbereiche

Das Durchflussmessgerät Flowmax 30S eignet sich besonders für die Messung
von dynamischen Vorgängen in einer Rohrleitung. Es findet seinen Einsatz in
Getränkeschankanlagen
Seine Leistungsmerkmale
gekennzeichnet:

keine bewegten Teile und damit kein Verschleiß

hohe Reproduzierbarkeit

einfache Reinigung

Manipulationssicherheit

kompakte Bauform

integrierte Schaum-/Leerrohrerkennung

hervorragende chemische Beständigkeit

1.2 Messprinzip

Gegen die Strömung zu schwimmen benötigt mehr Kraft als mit der Strömung.
Auf dieser einfachen physikalischen Tatsache basiert die Ultraschall-
Durchflussmessung nach dem Phasen-Differenzverfahren:
Zwei gegenüber positionierte Sensoren senden und empfangen wechselweise
Ultraschallsignale. Bei stehendem Medium empfangen beide Sensoren die
ausgesandten Ultraschallsignale
Phasendifferenz. Bei fließendem Medium ergibt sich eine Phasenverschiebung.
Sie ist in Stromrichtung gemessen verschieden von der gegen die
Stromrichtung gemessenen. Diese Phasendifferenz ist direkt proportional zur
Fließgeschwindigkeit.
Aus der Fließgeschwindigkeit und dem bekannten Durchmesser der
Rohrleitung wird das Durchflussvolumen ermittelt.
Abb. 1: Prinzipdarstellung der Ultraschall Durchflussmessung
