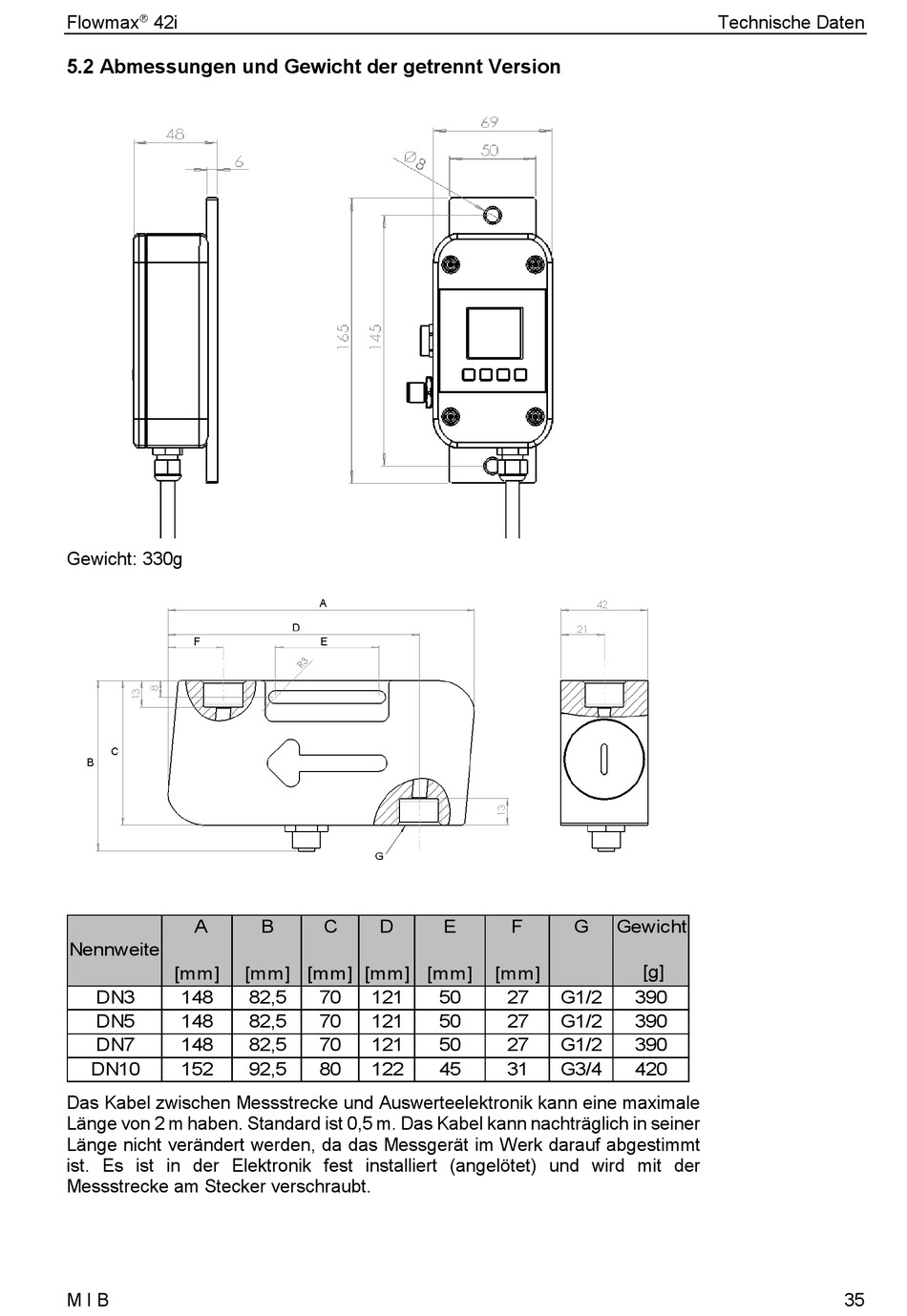

5.2 Abmessungen und Gewicht der getrennt Version
Gewicht: 330g
A
Nennweite
[mm]
DN3
148
DN5
148
DN7
148
DN10
152
Das Kabel zwischen Messstrecke und Auswerteelektronik kann eine maximale
Länge von 2 m haben. Standard ist 0,5 m. Das Kabel kann nachträglich in seiner
Länge nicht verändert werden, da das Messgerät im Werk darauf abgestimmt
ist. Es ist in der Elektronik fest installiert (angelötet) und wird mit der
Messstrecke am Stecker verschraubt.
M I B
B
C
D
[mm] [mm] [mm] [mm]
82,5
70
121
82,5
70
121
82,5
70
121
92,5
80
122
E
F
G
[mm]
50
27
G1/2
50
27
G1/2
50
27
G1/2
45
31
G3/4
Technische Daten
Gewicht
[g]
390
390
390
420
