Flowmax
42i

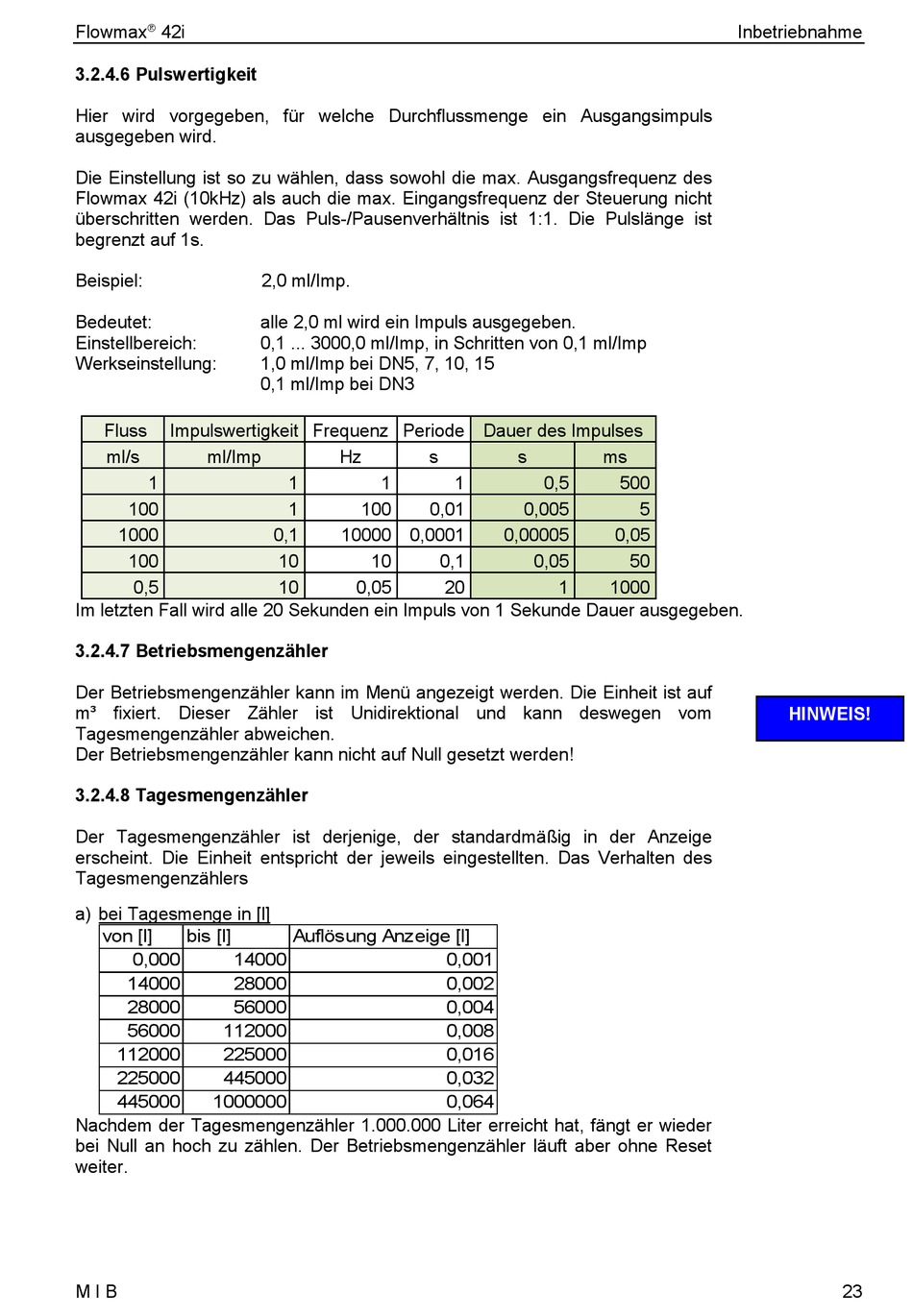

3.2.4.6 Pulswertigkeit
Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls
ausgegeben wird.
Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des
Flowmax 42i (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht
überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist
begrenzt auf 1s.
Beispiel:
Bedeutet:
Einstellbereich:
Werkseinstellung:
Fluss
Impulswertigkeit Frequenz Periode Dauer des Impulses
ml/s
ml/Imp
1
100
1000
100
0,5
Im letzten Fall wird alle 20 Sekunden ein Impuls von 1 Sekunde Dauer ausgegeben.
3.2.4.7 Betriebsmengenzähler
Der Betriebsmengenzähler kann im Menü angezeigt werden. Die Einheit ist auf
m³ fixiert. Dieser Zähler ist Unidirektional und kann deswegen vom
Tagesmengenzähler abweichen.
Der Betriebsmengenzähler kann nicht auf Null gesetzt werden!
3.2.4.8 Tagesmengenzähler
Der Tagesmengenzähler ist derjenige, der standardmäßig in der Anzeige
erscheint. Die Einheit entspricht der jeweils eingestellten. Das Verhalten des
Tagesmengenzählers
a) bei Tagesmenge in [l]
von [l]
bis [l]
0,000
14000
14000
28000
28000
56000
56000
112000
112000
225000
225000
445000
445000
1000000
Nachdem der Tagesmengenzähler 1.000.000 Liter erreicht hat, fängt er wieder
bei Null an hoch zu zählen. Der Betriebsmengenzähler läuft aber ohne Reset
weiter.
M I B
2,0 ml/Imp.
alle 2,0 ml wird ein Impuls ausgegeben.
0,1 ... 3000,0 ml/Imp, in Schritten von 0,1 ml/Imp
1,0 ml/Imp bei DN5, 7, 10, 15
0,1 ml/Imp bei DN3
Hz
s
1
1
1
100
0,01
0,1
10000 0,0001
10
10
10
0,05
Auflösung Anzeige [l]
s
ms
1
0,5
0,005
0,00005
0,1
0,05
20
1
1000
0,001
0,002
0,004
0,008
0,016
0,032
0,064
Inbetriebnahme
500
5
0,05
50
HINWEIS!
