1. Planungshinweise
1.1 Einsatzbereiche
Das Durchflussmessgerät Flowmax 400i eignet sich besonders für die Messung
von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden
Flüssigkeiten. Es findet seinen Einsatz unter anderem in
•
Chemikalienversorgung für Controlling, Logistik, Überwachung
•
Hook-up-Boxen für Controlling, Logistik, Überwachung
•
Produktionsmaschinen für Steuerung und Überwachung der Rezepturen
•
Ventilansteuerungen für das kontinuierliche Abgeben von Flüssigkeits-
Volumina
•
DI-Wasserversorgung
•
Sehr dynamischen Prozessen mit Dosierzeiten von weniger als 1 Sekunde
Seine
Leistungsmerkmale
gekennzeichnet:
•
keine bewegten Teile und damit kein Verschleiß
•
hohe Reproduzierbarkeit
•
einfache Reinigung
•
Manipulationssicherheit
•
kompakte Bauform
•
integrierte Leerrohrerkennung
•
integrierte Dosierfunktion mit Vorwahl- und Korrekturmenge
•
hervorragende chemische Beständigkeit
1.2 Messprinzip
Gegen die Strömung zu schwimmen benötigt mehr Kraft als mit der Strömung.
Auf
dieser
einfachen
Durchflussmessung nach dem Phasen-Differenzverfahren:
Zwei gegenüber positionierte Sensoren senden und empfangen wechselweise
Ultraschallsignale. Bei stehendem Medium empfangen beide Sensoren die
ausgesandten
Ultraschallsignale
Phasendifferenz. Bei fließendem Medium ergibt sich eine Phasenverschiebung.
Sie ist in Stromrichtung gemessen verschieden von der gegen die Stromrichtung
gemessenen.
Diese
Fließgeschwindigkeit.
Aus der Fließgeschwindigkeit und dem bekannten Durchmesser der Rohrleitung
wird das Durchflussvolumen ermittelt.

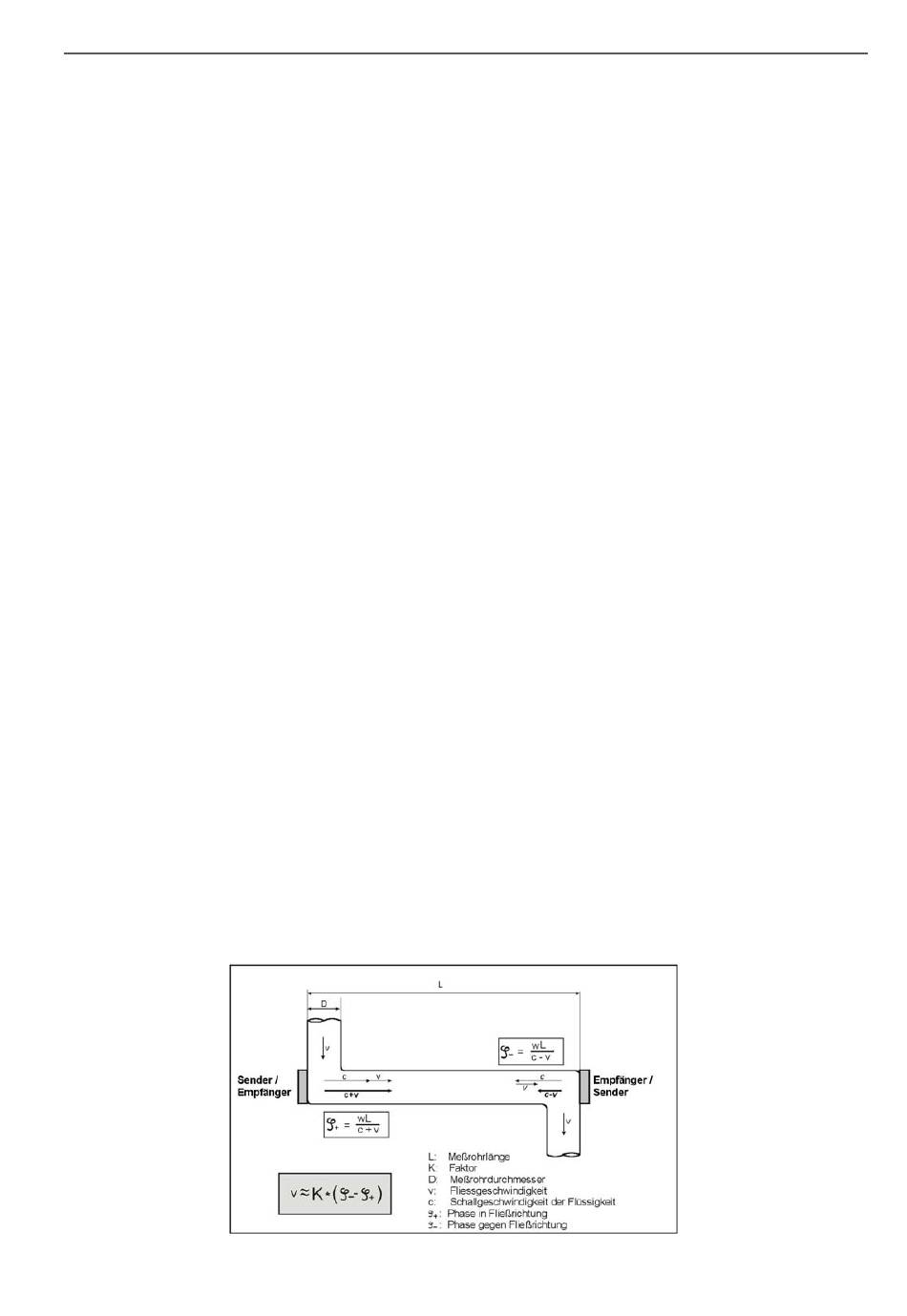

Abb. 1: Prinzipdarstellung der Ultraschall Durchflussmessung
M I B
werden
durch
physikalischen
Tatsache
in
der
Phasendifferenz
ist
die
folgenden
Eigenschaften
basiert
die
gleichen
Phase,
direkt
proportional
1. Planungshinweise
Ultraschall-
d.h.
ohne
zur
4
