Inbetriebnahme
Flowmax
42i

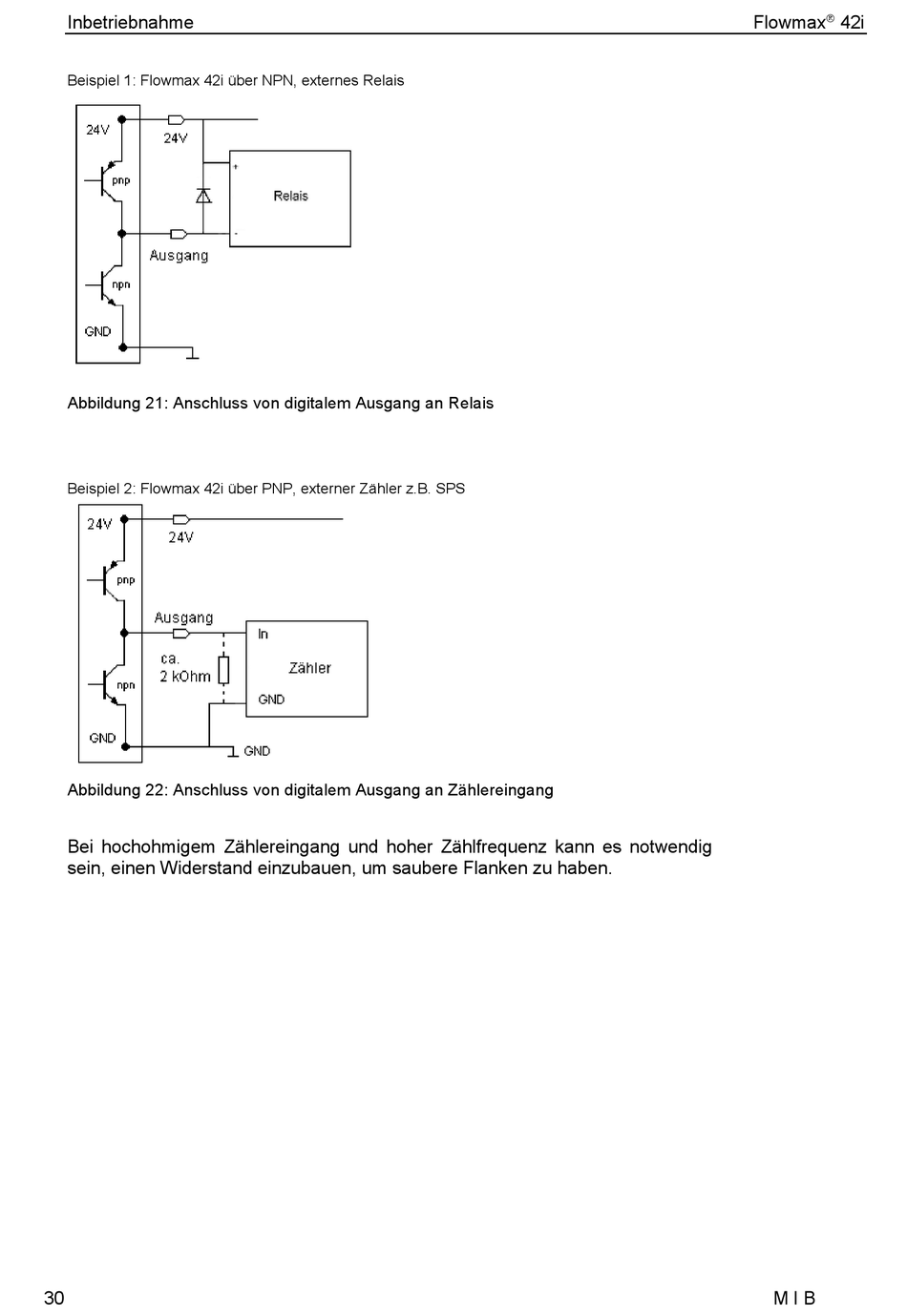

Beispiel 1: Flowmax 42i über NPN, externes Relais
Abbildung 21: Anschluss von digitalem Ausgang an Relais
Beispiel 2: Flowmax 42i über PNP, externer Zähler z.B. SPS
Abbildung 22: Anschluss von digitalem Ausgang an Zählereingang
Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig
sein, einen Widerstand einzubauen, um saubere Flanken zu haben.
