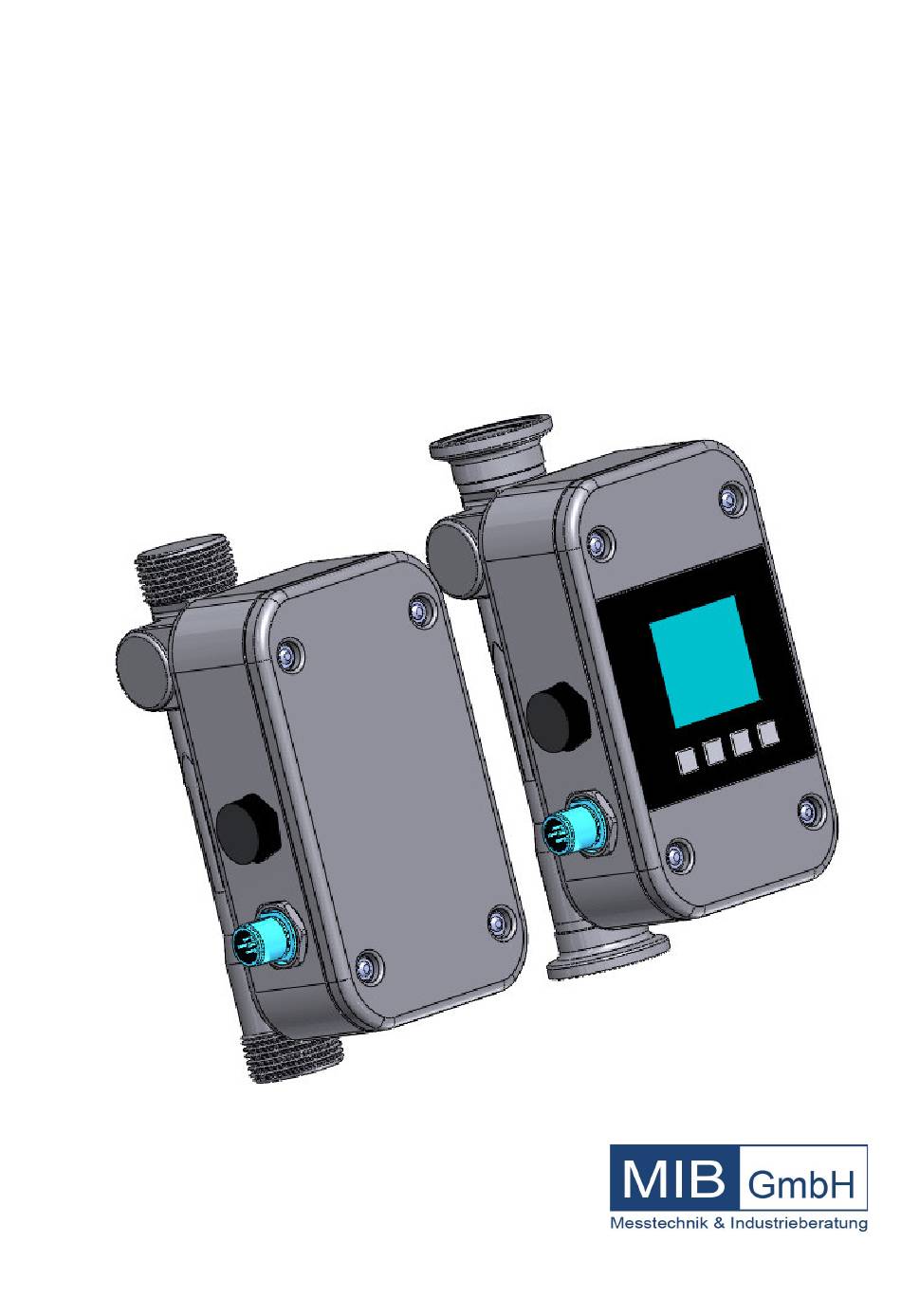

- Seite 1 Flowmax ® BA 014D/FM44i/03.21 Gültig ab Hardware V 2.1 Ultraschall- Software V 1.29 Durchflussmess-/ Dosiergerät Bedienungsanleitung...
-
Seite 2: Allgemeine Sicherheitshinweise
Das Durchflussmessgerät Flowmax 44i kann nur für die Durchfluss- • messung von reinen, einphasigen Flüssigkeiten verwendet werden. Das Durchflussmessgerät Flowmax 44i ist nach dem Stand der Technik • betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 (entspricht VDE 0411 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte“). -
Seite 3: Inhaltsverzeichnis
Flowmax Inhaltsverzeichnis ® Inhaltsverzeichnis Allgemeine Sicherheitshinweise ....................2 Inhaltsverzeichnis ........................3 Abbildungsverzeichnis ........................ 4 Planungshinweise ......................... 5 1.1 Einsatzbereiche ............................5 1.2 Messprinzip .............................. 5 1.3 Betriebssicherheit ............................. 6 Montage und Installation ...................... 7 2.1 Einbauhinweise ............................7 2.2 Montage des Messgerätes ........................8 2.3 Elektrischer Anschluss ........................... -
Seite 4: Abbildungsverzeichnis
Abbildung 3: Einbausituation Flowmax 44i ......................8 Abbildung 4: mögliche Montagevarianten ......................9 Abbildung 5: Fixieren des Flowmax 44i ......................9 Abbildung 6: Flowmax 44i im Einsatz mit heißen Medien ................10 Abbildung 7: Pinbelegung: Einbaustecker Kupplung für 5-Pol ............11 Abbildung 8: Pinbelegung: Einbaustecker Kupplung für 8-Pol ............ -
Seite 5: Planungshinweise
Flowmax Planungshinweise ® 1. Planungshinweise 1.1 Einsatzbereiche Das Durchflussmessgerät Flowmax 44i eignet sich besonders für die Messung von sehr dynamischen Vorgängen in einer Rohrleitung. Gemessen werden Flüssigkeiten. Es findet seinen Einsatz unter anderem in Chemikalienversorgung für Controlling, Logistik, Überwachung •... -
Seite 6: Betriebssicherheit
Die Schutzart beträgt IP 67. Flowmax 44i erfüllt die allgemeinen EMV-Störfestigkeitsanforderungen nach CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4- 5, EN 61000-4-6. Flowmax 44i erfüllt die Bedingungen hinsichtlich der Schutzkleinspannung (EN 50178, SELV, PELV). M I B... -
Seite 7: Montage Und Installation
Montage und Installation ® 2. Montage und Installation 2.1 Einbauhinweise Auf dem Messkanal des Flowmax 44i befindet sich ein Pfeil, der die HINWEIS! Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut werden, dass es in Pfeilrichtung durchflossen wird. OBEN -> Auslauf UNTEN ->... -
Seite 8: Montage Des Messgerätes
Das Messgerät wird mittels der Prozessanschlüsse in die Rohr- bzw. Schlauchleitung eingebaut. Um eine optimale Entgasung zu gewährleisten, empfehlen wir den Flowmax 44i senkrecht in der Leitung zu montieren. Das Gerät sollte nicht hinter einem Auslaufventil montiert werden, da es sonst leer laufen kann. -
Seite 9: Abbildung 4: Mögliche Montagevarianten
Kanalgeometrie im inneren des Messkanals im Gerät verbleiben. Erschütterungen oder mechanische Belastung können das Messgerät in seiner Messgenauigkeit beeinflussen. Wenn es also aufgrund von Vibrationen oder mechanischer Bewegungen notwendig ist Flowmax 44i zusätzlich zu fixieren, können zwei Befestigungsschellen am Einlauf bzw. Auslauf des Messgerätes angebracht werden. -
Seite 10: Abbildung 6: Flowmax 44I Im Einsatz Mit Heißen Medien
Flowmax ® Anwendung mit heißen Flüssigkeiten: Bei Anwendungen, in denen Flowmax 44i Temperaturen höher 60°C ausgesetzt und horizontal montiert ist, wird empfohlen, das Messgerät mit dem Elektronikgehäuse nach unten zu montieren. Somit kann die Wärme nach oben abgegeben werden und die Belastung der Geräteelektronik wird reduziert. Im Allgemeinen ist darauf zu achten, dass keine externen Wärmequellen zusätzlich... -
Seite 11: Elektrischer Anschluss
Das Messgerät darf nicht unter Betriebsspannung installiert, verdrahtet oder demontiert werden. Während dieser Vorgänge Versorgungsspannung des Flowmax 44i abzuschalten. WARNUNG! Abbildung 7: Pinbelegung: Einbaustecker Kupplung für 5-Pol Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. 5-pol Stecker mit 1-Draht Kommunikation:... - Seite 12 Montage und Installation Flowmax ® 5-pol Stecker mit RS 485 – Kommunikation und Stromausgang: Funktion Beschreibung 24 VDC Spannungsversorgung: 18 ... 30 VDC Kommunikation RS 485 B Versorgungsmasse: 0 V Kommunikation RS 485 A Analogausgang QA 4 ... 20mA; 0 ... 20mA Zum Beispiel: 0l/min =>...
-
Seite 13: Abbildung 8: Pinbelegung: Einbaustecker
Flowmax Montage und Installation ® 8-pol Stecker mit 1-Draht Kommunikation Abbildung 8: Pinbelegung: Einbaustecker Kupplung für 8-Pol Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. Funktion Beschreibung 24 VDC Spannungsversorgung: 18 ... 30 VDC Digitaler Ausgang Q1 Digitaler Ausgang Q1 Funktionen:... -
Seite 14: Abbildung 9: Pinbelegung: Einbaustecker
RS 485 A Kommunikation RS 485 B Schirm EMV Schirmung WICHTIG! Das Messgerät Flowmax 44i darf nur innerhalb der auf dem Typenschild Bedienungsanleitung/Datenblatt angegebenen Grenzen betrieben werden. Bei unerlaubten Betriebsbedingungen kann es zu Überlastungen, Beschädigungen oder zum Defekt kommen. WICHTIG! -
Seite 15: Inbetriebnahme
Aufwärmphase ist es sinnvoll einen Grund- bzw. Nullpunktabgleich durchzuführen. HINWEIS Sollte Flowmax 44i für ein anderes Medium als Wasser eingesetzt HINWEIS! werden, ist im Zuge der Inbetriebnahme unbedingt bei gefülltem Gerät die Funktion „Grundabgleich“ über das Gerätedisplay (alternativ über FlowCon 200i) durchzuführen. -
Seite 16: Display Und Benutzermenü
Inbetriebnahme Flowmax ® 3.1.1 Display und Benutzermenü Flowmax 44i ist erhältlich mit einem Display zur Anzeige von aktuellen Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern. Über die vier Tasten der Folientastatur kann man durch das Menü navigieren und Einstellungen vornehmen. - Seite 17 Flowmax Inbetriebnahme ® M I B...
-
Seite 18: Abbildung 11: Menüstruktur Flowmax 44I
Inbetriebnahme Flowmax ® Abbildung 11: Menüstruktur Flowmax 44i M I B... -
Seite 19: Messgerätefunktionen Und Werkseinstellungen
Flowmax Inbetriebnahme ® 3.2 Messgerätefunktionen und Werkseinstellungen 3.2.1 Sprache Die Sprache für die Anzeige und Menütexte kann geändert werden. Unter dem zugehörigen Untermenü „Sprachen“ kann zwischen Deutsch, Spanisch, Französisch und Englisch ausgewählt werden. 3.2.2 Dosierung Über das Dosiermenü kann eine manuelle Dosierung konfiguriert werden. Hierzu ist es möglich die gewünschte „Dosiermenge“... -
Seite 20: Medien
Zustand der neue „Nullwert“ ist. Bedienbeispiel siehe Anhang. Geringe Nullpunktänderungen z.B. durch Temperaturschwankungen, werden durch Flowmax 44i automatisch nachgeführt. Es ist ebenfalls möglich, den Nullabgleich über den programmierbaren Digitaleingang durchzuführen. WICHTIG! Im Gegensatz zum Grundabgleich wird der Nullabgleich nicht im Gerät gespeichert. -
Seite 21: Grundabgleich
Ausführen dieser Funktion, HINWEIS! durchläuft Flowmax 44i eine interne Parametrierung und speichert relevante Parameter selbstständig an. Dieser Vorgang kann bis ca. 1 Minute dauern. WICHTIG! Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. -
Seite 22: Allg. Einstellungen
Flowmax ® 3.2.4 Allg. Einstellungen 3.2.4.1 Tagesmenge Reset Über diese Funktion kann die gezählte Tagesmenge des Flowmax 44i zurückgesetzt werden. Bedienbeispiel Mengenreset siehe Anhang. WICHTIG! Versehentlich gelöschte Zählerstände können nicht wiederhergestellt werden. Nach dem Reset beginnt die Zählung wieder bei dem Wert 0. -
Seite 23: Untergrenze
Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax 44i (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist begrenzt auf 1s. -
Seite 24: Betriebsmengenzähler
Inbetriebnahme Flowmax ® 3.2.4.7 Betriebsmengenzähler Der Betriebsmengenzähler kann im Menü angezeigt werden. Die Einheit ist auf HINWEIS! m³ fixiert. Dieser Zähler ist Unidirektional und kann deswegen vom Tagesmengenzähler abweichen. Der Betriebsmengenzähler kann nicht auf Null gesetzt werden! 3.2.4.8 Tagesmengenzähler Der Tagesmengenzähler ist derjenige, der standardmäßig in der Anzeige erscheint. -
Seite 25: Anzeige
Flowmax Inbetriebnahme ® 3.2.5 Anzeige 3.2.5.1 Einheiten Flowmax 44i kann aktuelle Messwerte und gezählte Volumina in verschiedenen Einheiten anzeigen. Einstellbereich: ml/s + l, l/h + l, l/min + m³, Gal/min +Gal, l/min + l Werkseinstellung: ml/s + l Beispiel: ml/s + l Hier wird der Durchfluss in der Einheit „ml/s“... -
Seite 26: Analogausgang Qa
Inbetriebnahme Flowmax ® 3.2.6 Analogausgang QA 3.2.6.1 Funktion Der Analogausgang steht als aktiver Stromausgang 0 … 20mA oder 4 … 20mA zur Verfügung. Er kann über das Displaymenü oder FlowCon 200i konfiguriert werden. Abbildung 15: Der Stromausgang ist aktiv Einstellbereich: 0 …... -
Seite 27: Abbildung 16: Kennlinie 0
Flowmax Inbetriebnahme ® Kennlinien Analogausgang 0 … 20mA • Für die Darstellung wurde „Bereich min“ als 0% und „Bereich max“ als 100% verwendet. Strom Ausgang 0 ... 20mA Wert [%] Wert Strom [mA] kleiner 0% 0% (Bereich min) zwischen 0% und 100% Linear interpolation von 0 ... -
Seite 28: Filterstärke
Einstellung der Parameter (Sollfluss, Proportionalfaktor, Integralfaktor und Differentialfaktor) ist FlowSoft notwendig. Wenn diese Funktion über das Menü (siehe Pkt. 3.1.1 Abb. 11. Menüstruktur Flowmax 44i unter Analogausgang QA – Ausgabewert) gewählt wird und die Funktion PID-Regler nicht bestellt wurde, wird der Ausgang auf „Fluss“ eingestellt. -
Seite 29: Abbildung 19: Sprungantwort Des Temperaturfühlers
Flowmax Inbetriebnahme ® Temperaturmessung für den Analogausgang Über den Analogausgang wird die gemessene Temperatur ausgegeben. Der Temperaturfühler ist nicht mediumsberührt. Er dient dazu die Ausdehnung des Messkanals zu berechnen. Der Fühler wird von der Umgebungstemperatur beeinflusst. Der Temperaturwert reagiert träge, da er die Kunststoff - Temperatur innerhalb der Sensortasche misst. -
Seite 30: Digitale Ausgänge Q1 Und Q2 (Q2 Nur Mit 8-Pol Stecker Verfügbar)
Inbetriebnahme Flowmax ® 3.2.7 Digitale Ausgänge Q1 und Q2 (Q2 nur mit 8-pol Stecker verfügbar) Die digitalen Ausgänge Q1 und Q2 können als Impulsausgang, zur Signalisierung der Leerrohrmeldung, zur Ansteuerung eines Dosierventils oder zur Grenzwertüberwachung benutzt werden. Bei Auswahl „Impuls“, an einem der beiden Digitalen Ausgänge, kann die Einstellung „Frequenzausgang“... -
Seite 31: Abbildung 20: Anschluss Von Digitalem Ausgang An Relais
Beispiel 1: Flowmax 44i über NPN, externes Relais Abbildung 20: Anschluss von digitalem Ausgang an Relais Beispiel 2: Flowmax 44i über PNP, externer Zähler z.B. SPS Abbildung 21: Anschluss von digitalem Ausgang an Zählereingang Bei hochohmigem Zählereingang und hoher Zählfrequenz kann es notwendig sein, einen Widerstand einzubauen, um saubere Flanken zu haben. -
Seite 32: Digitaleingang I1 (Nur Mit 8-Pol Stecker Verfügbar)
Unter dem Menüpunkt „Diagnose“ können aktuelle Geräteparameter wie z.B. Softwareversionen etc. eingesehen werden. Diese Informationen werden im Servicefall benötigt. HINWEIS! Bitte vor der Kontaktaufnahme zu MIB, die Werte bei „Fab.Nr.“, „Versionen“, HINWEIS! „Werte“ notieren. 3.2.9.1 Testfluss Zur Inbetriebnahme der Prozessanlage kann ein Testfluss eingestellt werden. In dem Fall verhält sich das Messgerät so, als wenn der Testfluss wirklich fließt,... -
Seite 33: Werkseinstellungen Übersicht
WICHTIG! • Ist der entsprechende Gegendruck vorhanden • Sind diese Kontrollen durchgeführt und die entsprechenden Bedingungen erfüllt, schalten Sie die Hilfsenergie ein. Das Messgerät erreicht den optimalen Betriebszustand nach 30 Minuten. Siehe 3.Inbetriebnahme. Flowmax 44i ist betriebsbereit. M I B... -
Seite 34: Messgerätetausch
Reparaturen, Gefahrenstoffe Folgende Maßnahmen müssen ergriffen werden, bevor Durchflussmessgerät Flowmax 44i zur Reparatur einsenden: Entfernen Sie alle anhaftenden Mediumsreste. Das Messrohr ist • vollständig auszuspülen. Beachten Sie dabei besonders den Bereich der Prozessanschlüsse, in denen Messstoffreste haften WARNUNG! können. Dies... -
Seite 35: Technische Daten
Flowmax Technische Daten ® 5. Technische Daten 5.1 Abmessungen und Gewicht Nennweite Anschluss Länge Breite B Höhe C Achshöhe Stecker Kanalversatz Gewicht A [mm] [mm] [mm] D [mm] E [mm] F [mm] DN10 ½ G,NPT 147,0 84,0 83,0 70,5 15,0 DN15 ¾... - Seite 36 Technische Daten Flowmax ® Nennweite Anschluss Länge Breite B Höhe C Achshöhe Stecker Kanalversatz Gewicht A [mm] [mm] [mm] D [mm] E [mm] F [mm] DN10 11864- 149,0 84,0 83,0 70,5 15,0 Clamp DN15 11864- 149,0 84,0 84,5 71,1 15,0 Clamp DN20 11864-...
-
Seite 37: Technische Daten
Flowmax Technische Daten ® 5.2 Technische Daten Gehäuse Nennweiten DN10, DN15, DN20, DN25 Anschluss G-Gewinde, NPT-Gewinde, DIN11864-3 BKS- Clamp Form A Messstofftemperatur 0 ... +80°C Schutzart IP 67 Druckstufe 16 Bar für DN10 / DN15 10 Bar für DN20 / DN25 Werkstoff alle mediumberührten... - Seite 38 Technische Daten Flowmax ® Druckverlust FM44i DN10 Druckverlustkurve mit Wasser bei 22°C 100kPa = 1bar Durchfluss (Referenz Flowmax) [l/min] FM44i DN15 Druckverlustkurve mit Wasser bei 22°C Durchfluss (Referenz Flowmax) [l/min] 100kPa = 1bar M I B...
- Seite 39 Flowmax Technische Daten ® FM44i DN20 Druckverlustkurve mit Wasser bei 22°C Durchfluss (Referenz Flowmax) [l/min] 100kPa = 1bar FM44i DN25 Druckverlustkurve mit Wasser bei 22°C Durchfluss (Referenz Flowmax) [l/min] 100kPa = 1bar M I B...
-
Seite 40: Zubehör
Zubehör Flowmax ® Mögliche Fehlertexte Flowmax 44i Fehlertext Beschreibung Verhalten Leerrohr Meldung erscheint, wenn Leerrohr erkannt, keine Display blinkt + Durchflussmessung möglich. Fehlertext Unterspannung Meldung erscheint, wenn Betriebsspannung unter Display blinkt + 16V, Ausgänge werden deaktiviert. Fehlertext Kurzschluss Meldung erscheint, Überlast... -
Seite 41: Anhang
Flowmax Anhang ® Anhang Bedienbeispiele: Passworteingabe Taste Anzeigebild Passwort 4 x Λ 40000 X0000 X1000 Λ XX000 4 x Λ XX400 XXX00 XXX10 Λ XXXX0 4 x Λ XXXX4 Mengenreset Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Allg. Einstellungen Tagesmenge Reset Allg. - Seite 42 Anhang Flowmax ® Nullpunktabgleich Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Sprache Λ Dosierung Medien Allg. Einstellungen Anzeige Medien Nullabgleich Medien Nullabgleich...
- Seite 43 Flowmax Anhang ® Vorzeichen einstellen Wert einstellen Medien 1-Pkt-Korrektur Durchgeführt Um die Korrektur wieder in den Auslieferzustand zu versetzen, ist eine Korrektur von 00.0% einzugeben. Anzeige drehen um 90° Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Medien Allg. Einstellungen Anzeige Analogausgang QA Digitalausgang Q1 Anzeige...
- Seite 44 Anhang Flowmax ® M I B...
- Seite 45 Flowmax Anhang ® M I B...
- Seite 46 MIB GmbH Messtechnik und Industrieberatung Bahnhofstr. 35 D-79206 Breisach Tel. 0049 / (0)7667 / 20 777 90 Fax 0049 / (0)7667 / 20 777 99 E-Mail: info@mib-gmbh.com Internet: http://www.flowmax.de...
