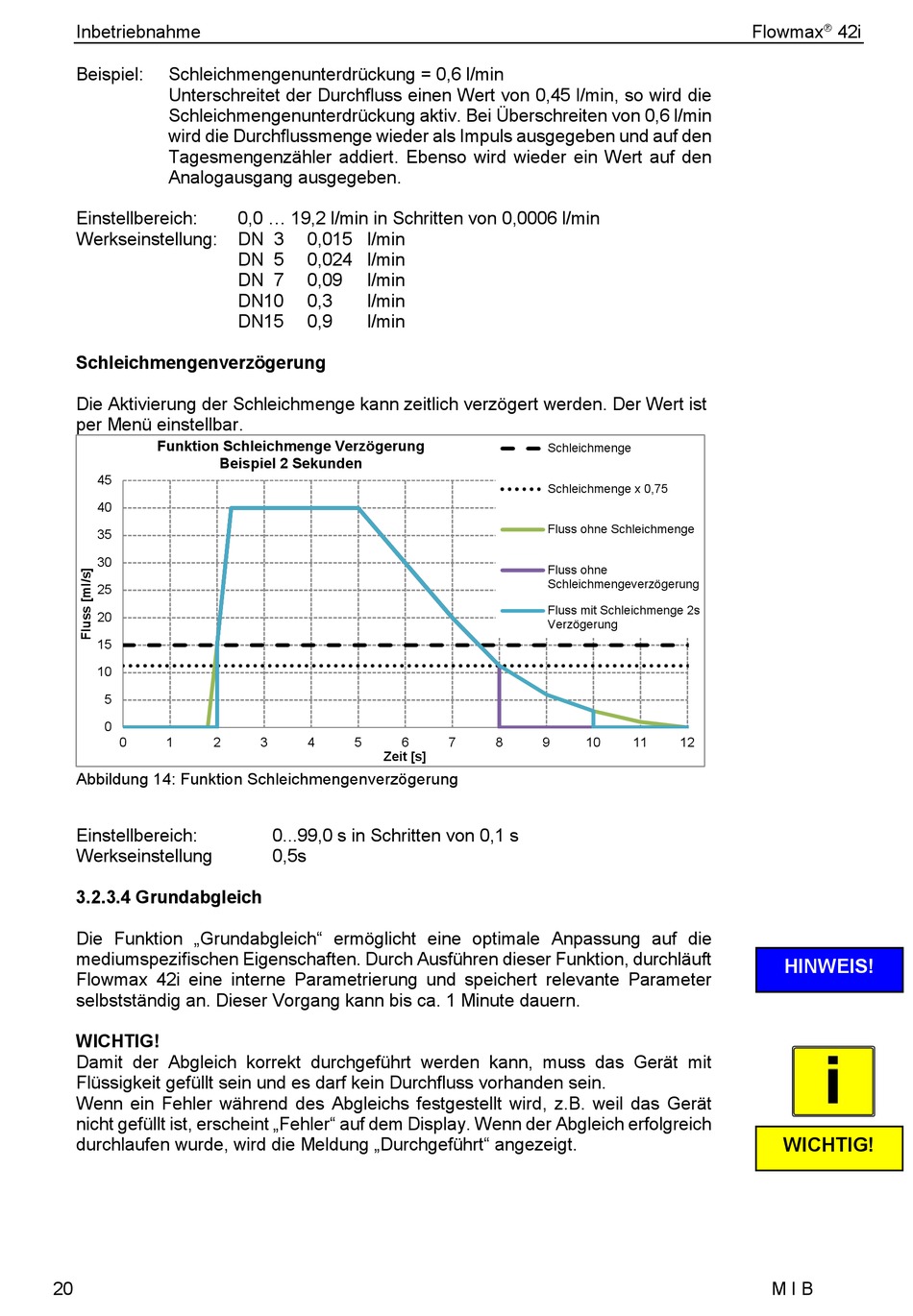

Inbetriebnahme
Beispiel:
Schleichmengenunterdrückung = 0,6 l/min
Unterschreitet der Durchfluss einen Wert von 0,45 l/min, so wird die
Schleichmengenunterdrückung aktiv. Bei Überschreiten von 0,6 l/min
wird die Durchflussmenge wieder als Impuls ausgegeben und auf den
Tagesmengenzähler addiert. Ebenso wird wieder ein Wert auf den
Analogausgang ausgegeben.
Einstellbereich:
Werkseinstellung:
Schleichmengenverzögerung
Die Aktivierung der Schleichmenge kann zeitlich verzögert werden. Der Wert ist
per Menü einstellbar.
Funktion Schleichmenge Verzögerung
Beispiel 2 Sekunden
45
40
35
30
25
20
15
10
5
0
0
1
2
Abbildung 14: Funktion Schleichmengenverzögerung
Einstellbereich:
Werkseinstellung
3.2.3.4 Grundabgleich
Die Funktion „Grundabgleich" ermöglicht eine optimale Anpassung auf die
mediumspezifischen Eigenschaften. Durch Ausführen dieser Funktion, durchläuft
Flowmax 42i eine interne Parametrierung und speichert relevante Parameter
selbstständig an. Dieser Vorgang kann bis ca. 1 Minute dauern.
WICHTIG!
Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit
Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein.
Wenn ein Fehler während des Abgleichs festgestellt wird, z.B. weil das Gerät
nicht gefüllt ist, erscheint „Fehler" auf dem Display. Wenn der Abgleich erfolgreich
durchlaufen wurde, wird die Meldung „Durchgeführt" angezeigt.
20
0,0 ... 19,2 l/min in Schritten von 0,0006 l/min
DN 3
0,015 l/min
DN 5
0,024 l/min
DN 7
0,09
l/min
DN10
0,3
l/min
DN15
0,9
l/min
3
4
5
6
Zeit [s]
0...99,0 s in Schritten von 0,1 s
0,5s
Schleichmenge
Schleichmenge x 0,75
Fluss ohne Schleichmenge
Fluss ohne
Schleichmengeverzögerung
Fluss mit Schleichmenge 2s
Verzögerung
7
8
9
10
Flowmax
11
12
HINWEIS!
WICHTIG!
M I B
42i
