Flowmax
42i

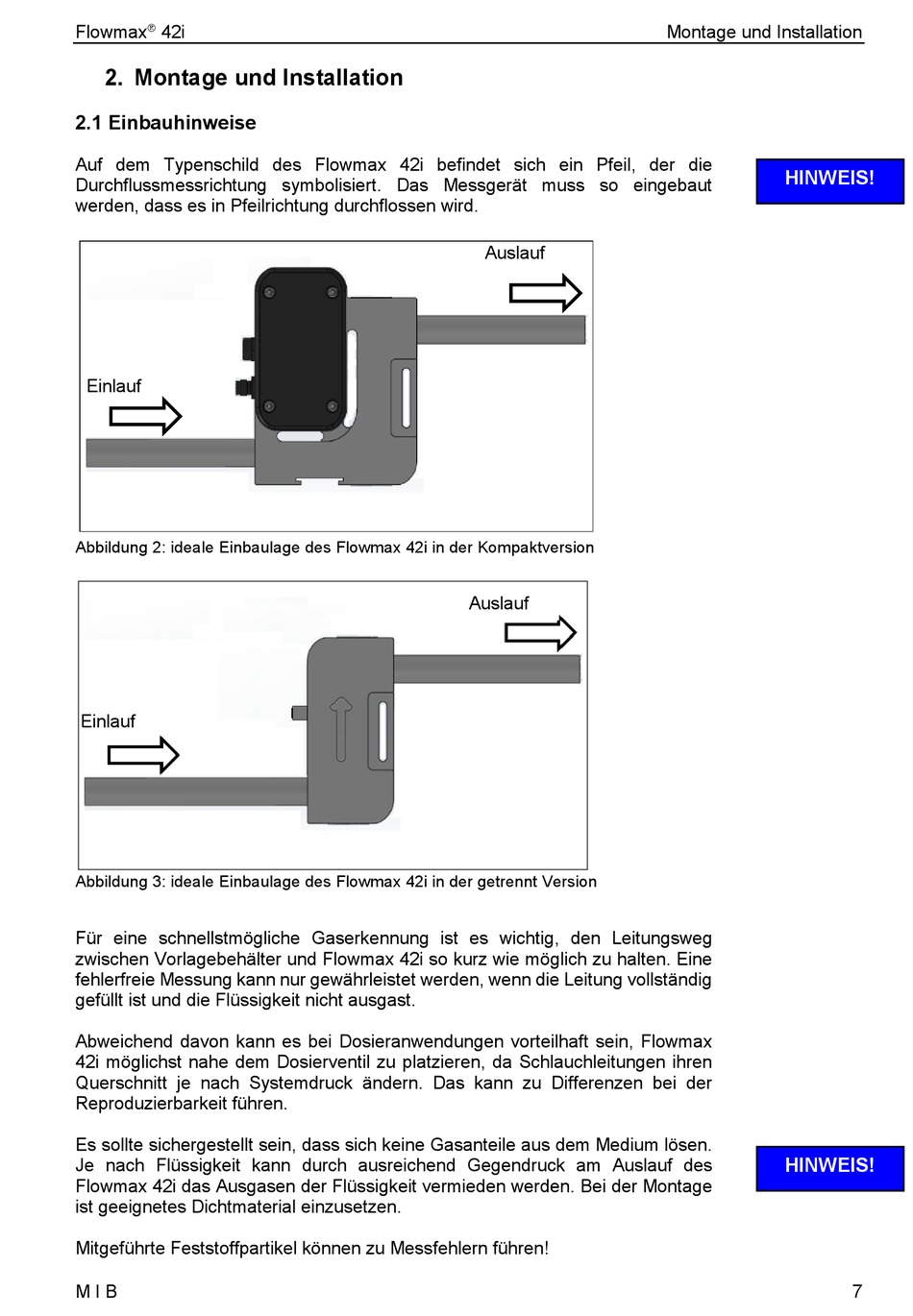

2. Montage und Installation
2.1 Einbauhinweise
Auf dem Typenschild des Flowmax 42i befindet sich ein Pfeil, der die
Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut
werden, dass es in Pfeilrichtung durchflossen wird.
Einlauf
Abbildung 2: ideale Einbaulage des Flowmax 42i in der Kompaktversion
Einlauf
Abbildung 3: ideale Einbaulage des Flowmax 42i in der getrennt Version
Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg
zwischen Vorlagebehälter und Flowmax 42i so kurz wie möglich zu halten. Eine
fehlerfreie Messung kann nur gewährleistet werden, wenn die Leitung vollständig
gefüllt ist und die Flüssigkeit nicht ausgast.
Abweichend davon kann es bei Dosieranwendungen vorteilhaft sein, Flowmax
42i möglichst nahe dem Dosierventil zu platzieren, da Schlauchleitungen ihren
Querschnitt je nach Systemdruck ändern. Das kann zu Differenzen bei der
Reproduzierbarkeit führen.
Es sollte sichergestellt sein, dass sich keine Gasanteile aus dem Medium lösen.
Je nach Flüssigkeit kann durch ausreichend Gegendruck am Auslauf des
Flowmax 42i das Ausgasen der Flüssigkeit vermieden werden. Bei der Montage
ist geeignetes Dichtmaterial einzusetzen.
Mitgeführte Feststoffpartikel können zu Messfehlern führen!
M I B
Auslauf
Auslauf
Montage und Installation
HINWEIS!
HINWEIS!
7
