Technische Daten

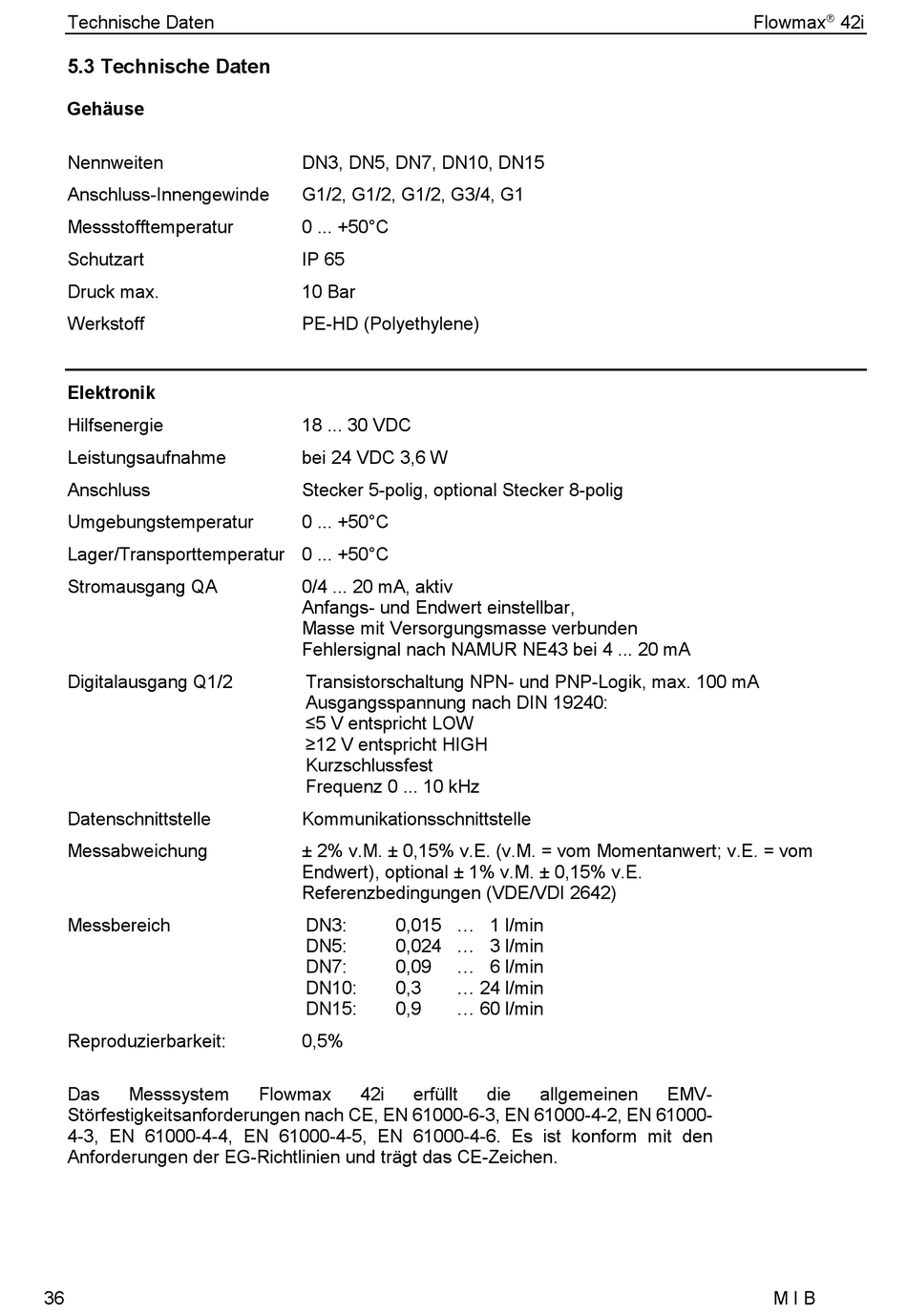

5.3 Technische Daten
Gehäuse
Nennweiten
Anschluss-Innengewinde
Messstofftemperatur
Schutzart
Druck max.
Werkstoff
Elektronik
Hilfsenergie
Leistungsaufnahme
Anschluss
Umgebungstemperatur
Lager/Transporttemperatur 0 ... +50°C
Stromausgang QA
Digitalausgang Q1/2
Datenschnittstelle
Messabweichung
Messbereich
Reproduzierbarkeit:
Das
Messsystem
Störfestigkeitsanforderungen nach CE, EN 61000-6-3, EN 61000-4-2, EN 61000-
4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6. Es ist konform mit den
Anforderungen der EG-Richtlinien und trägt das CE-Zeichen.
36
DN3, DN5, DN7, DN10, DN15
G1/2, G1/2, G1/2, G3/4, G1
0 ... +50°C
IP 65
10 Bar
PE-HD (Polyethylene)
18 ... 30 VDC
bei 24 VDC 3,6 W
Stecker 5-polig, optional Stecker 8-polig
0 ... +50°C
0/4 ... 20 mA, aktiv
Anfangs- und Endwert einstellbar,
Masse mit Versorgungsmasse verbunden
Fehlersignal nach NAMUR NE43 bei 4 ... 20 mA
Transistorschaltung NPN- und PNP-Logik, max. 100 mA
Ausgangsspannung nach DIN 19240:
≤5 V entspricht LOW
≥12 V entspricht HIGH
Kurzschlussfest
Frequenz 0 ... 10 kHz
Kommunikationsschnittstelle
± 2% v.M. ± 0,15% v.E. (v.M. = vom Momentanwert; v.E. = vom
Endwert), optional ± 1% v.M. ± 0,15% v.E.
Referenzbedingungen (VDE/VDI 2642)
DN3:
0,015 ... 1 l/min
DN5:
0,024 ... 3 l/min
DN7:
0,09
DN10:
0,3
DN15:
0,9
0,5%
Flowmax
42i
erfüllt
... 6 l/min
... 24 l/min
... 60 l/min
die
allgemeinen
Flowmax
EMV-
M I B
42i
