Flowmax
42i

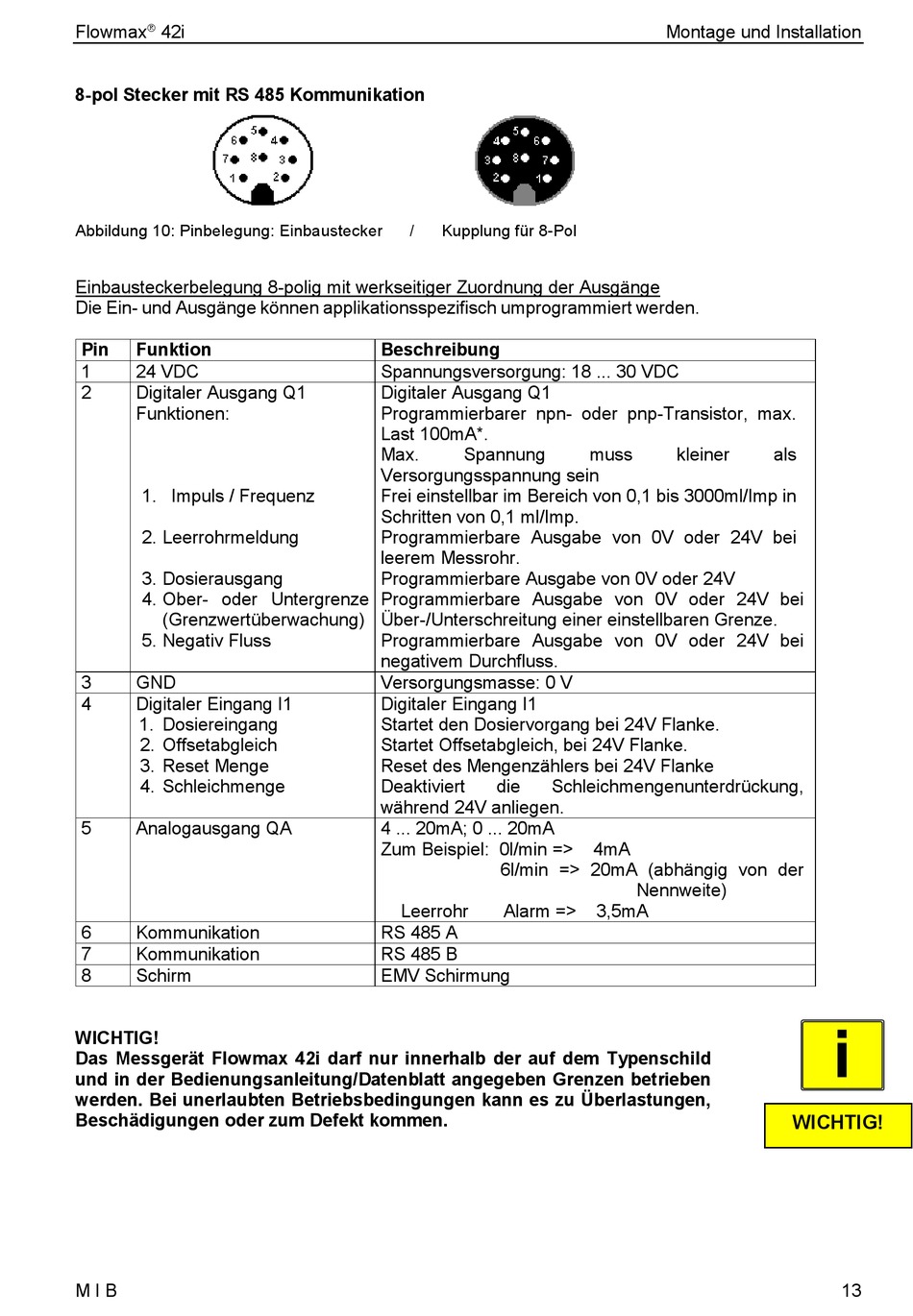

8-pol Stecker mit RS 485 Kommunikation
Abbildung 10: Pinbelegung: Einbaustecker
Einbausteckerbelegung 8-polig mit werkseitiger Zuordnung der Ausgänge
Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden.
Pin
Funktion
1
24 VDC
2
Digitaler Ausgang Q1
Funktionen:
1. Impuls / Frequenz
2. Leerrohrmeldung
3. Dosierausgang
4. Ober- oder Untergrenze
(Grenzwertüberwachung)
5. Negativ Fluss
3
GND
4
Digitaler Eingang I1
1. Dosiereingang
2. Offsetabgleich
3. Reset Menge
4. Schleichmenge
5
Analogausgang QA
6
Kommunikation
7
Kommunikation
8
Schirm
WICHTIG!
Das Messgerät Flowmax 42i darf nur innerhalb der auf dem Typenschild
und in der Bedienungsanleitung/Datenblatt angegeben Grenzen betrieben
werden. Bei unerlaubten Betriebsbedingungen kann es zu Überlastungen,
Beschädigungen oder zum Defekt kommen.
M I B
/
Kupplung für 8-Pol
Beschreibung
Spannungsversorgung: 18 ... 30 VDC
Digitaler Ausgang Q1
Programmierbarer npn- oder pnp-Transistor, max.
Last 100mA*.
Max.
Spannung
Versorgungsspannung sein
Frei einstellbar im Bereich von 0,1 bis 3000ml/Imp in
Schritten von 0,1 ml/Imp.
Programmierbare Ausgabe von 0V oder 24V bei
leerem Messrohr.
Programmierbare Ausgabe von 0V oder 24V
Programmierbare Ausgabe von 0V oder 24V bei
Über-/Unterschreitung einer einstellbaren Grenze.
Programmierbare Ausgabe von 0V oder 24V bei
negativem Durchfluss.
Versorgungsmasse: 0 V
Digitaler Eingang I1
Startet den Dosiervorgang bei 24V Flanke.
Startet Offsetabgleich, bei 24V Flanke.
Reset des Mengenzählers bei 24V Flanke
Deaktiviert
die
Schleichmengenunterdrückung,
während 24V anliegen.
4 ... 20mA; 0 ... 20mA
Zum Beispiel: 0l/min =>
6l/min => 20mA (abhängig von der
Leerrohr
Alarm =>
RS 485 A
RS 485 B
EMV Schirmung
Montage und Installation
muss
kleiner
4mA
Nennweite)
3,5mA
als
WICHTIG!
13
