Inbetriebnahme
Untergrenze=60ml/s Hysterese=15 ml/s Filter=Aus
100
80
60
40
20
0
0
1
2

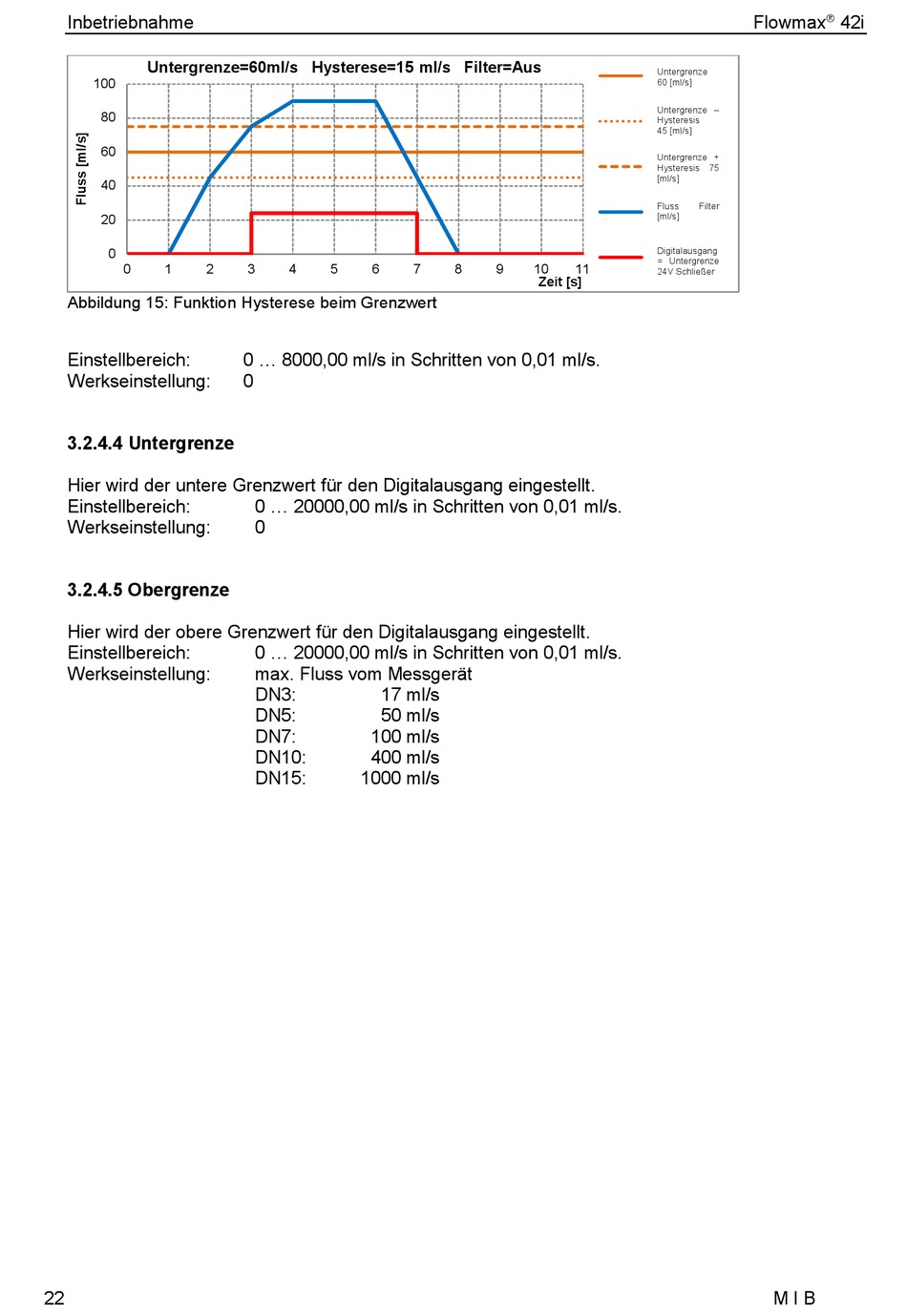

Abbildung 15: Funktion Hysterese beim Grenzwert
Einstellbereich:
Werkseinstellung:
3.2.4.4 Untergrenze
Hier wird der untere Grenzwert für den Digitalausgang eingestellt.
Einstellbereich:
Werkseinstellung:
3.2.4.5 Obergrenze
Hier wird der obere Grenzwert für den Digitalausgang eingestellt.
Einstellbereich:
Werkseinstellung:
22
3
4
5
6
7
0 ... 8000,00 ml/s in Schritten von 0,01 ml/s.
0
0 ... 20000,00 ml/s in Schritten von 0,01 ml/s.
0
0 ... 20000,00 ml/s in Schritten von 0,01 ml/s.
max. Fluss vom Messgerät
DN3:
17 ml/s
DN5:
50 ml/s
DN7:
100 ml/s
DN10:
400 ml/s
DN15:
1000 ml/s
8
9
10
11
Zeit [s]
Flowmax
Untergrenze
Untergrenze
60 [ml/s]
60 [ml/s]
Untergrenze –
Untergrenze -
Hysteresis
45 [ml/s]
Hysteresis
45 [ml/s]
Untergrenze +
Untergrenze +
Hysteresis 75
Hysteresis
[ml/s]
75 [ml/s]
Fluss
Filter
Fluss Filter [ml/s]
[ml/s]
Digitalausgang
Digital Ausgang =
= Untergrenze
Untergrenze
24V Schließer
24V schliesser
M I B
42i
